Disjuntor a vácuo montado lateralmente de 24kV

ODisjuntor a vácuo montado lateralmente de 24kV(Modelo: ZN63A (VS1)-24) é um disjuntor interno de média tensão de alto desempenho projetado para sistemas de energia trifásicos CA 50 Hz com uma tensão nominal de 24 kV. Ele integra o mecanismo operacional e o interruptor a vácuo em uma estrutura compacta, fornecendo proteção, comutação e controle confiáveis ​​para subestações, usinas de energia, instalações industriais e sistemas de distribuição de energia. O disjuntor está disponível em versões de montagem fixa e extraível para atender a diversas configurações de painéis.

Apresentando tecnologia avançada de interrupção a vácuo, alta resistência mecânica e baixos requisitos de manutenção, este disjuntor é ideal para aplicações que envolvem operações de comutação frequentes. É amplamente utilizado em metalurgia, mineração, fábricas de produtos químicos, indústrias de carvão, subestações de serviços públicos e projetos de energia renovável onde a distribuição de energia segura e confiável é essencial.

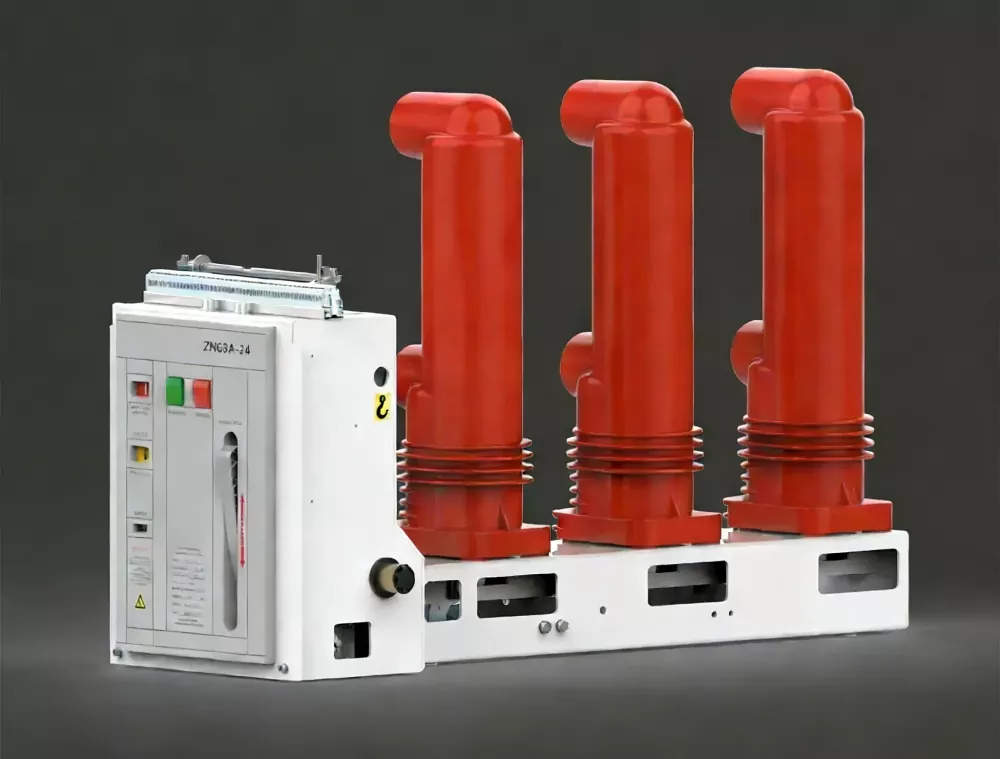

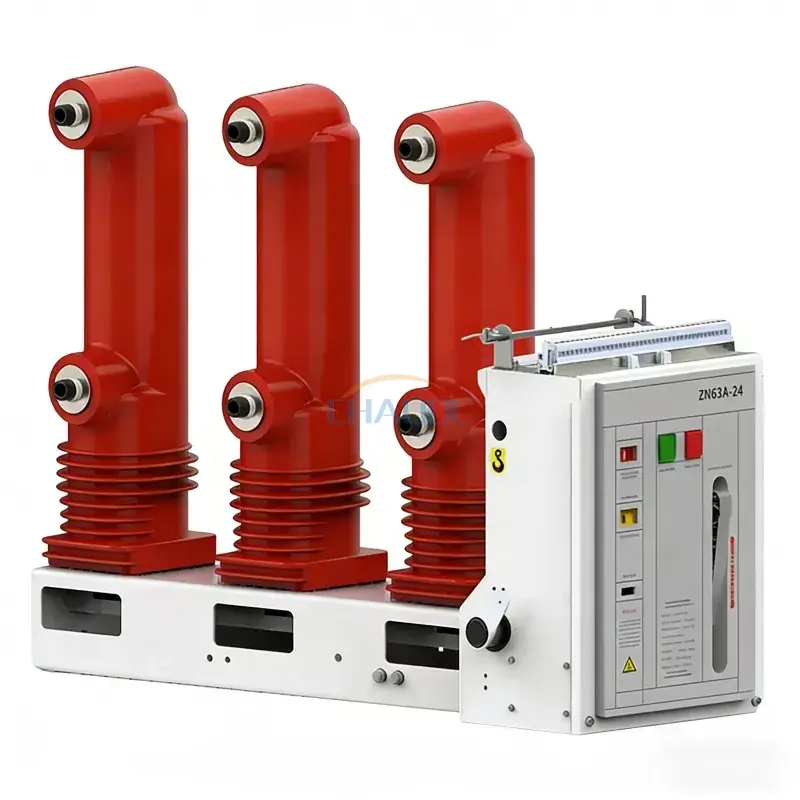

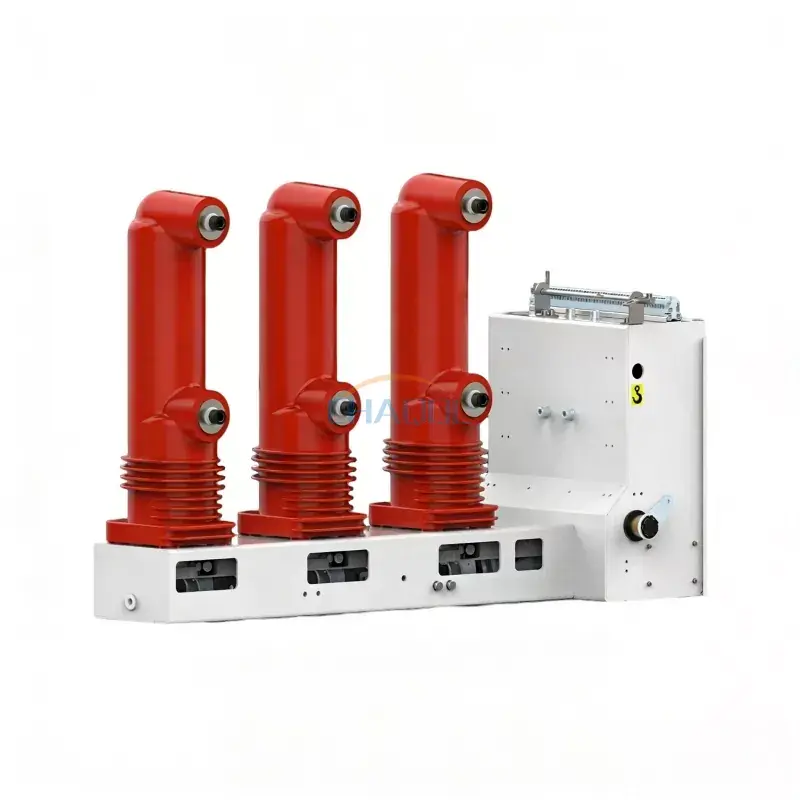

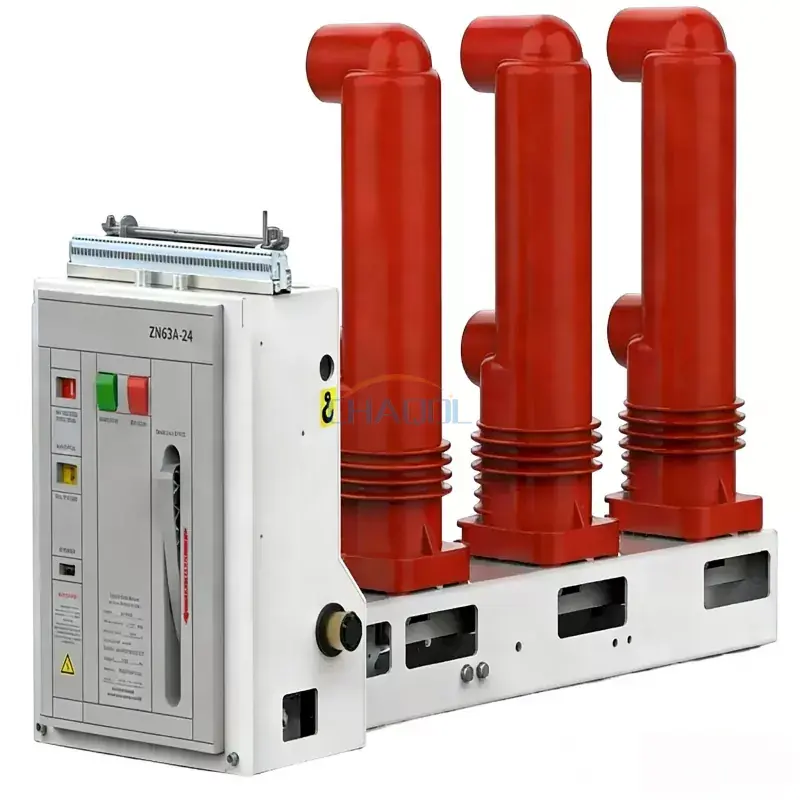

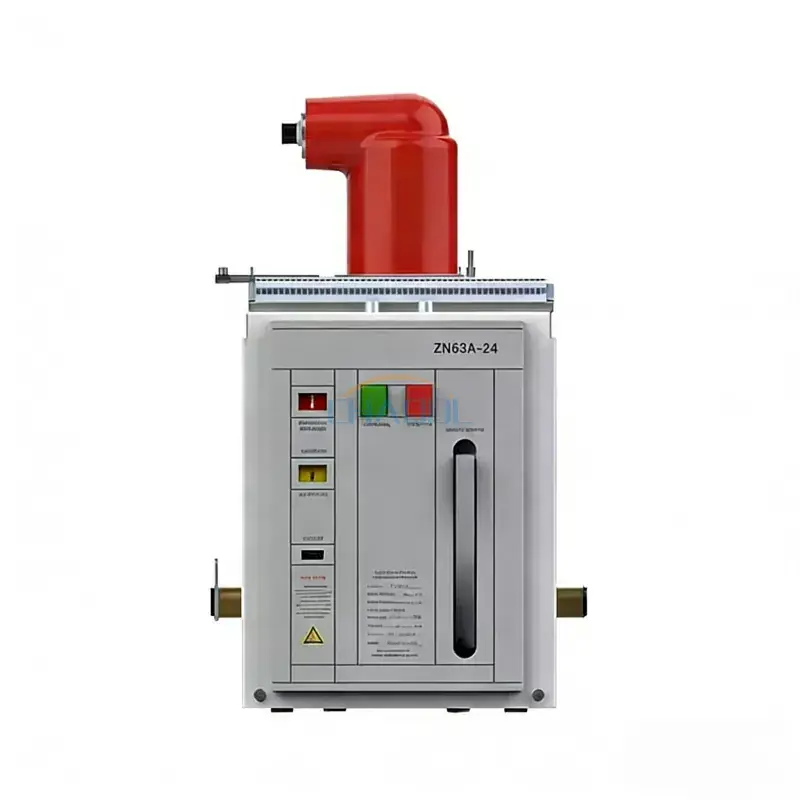

Aparência do produto

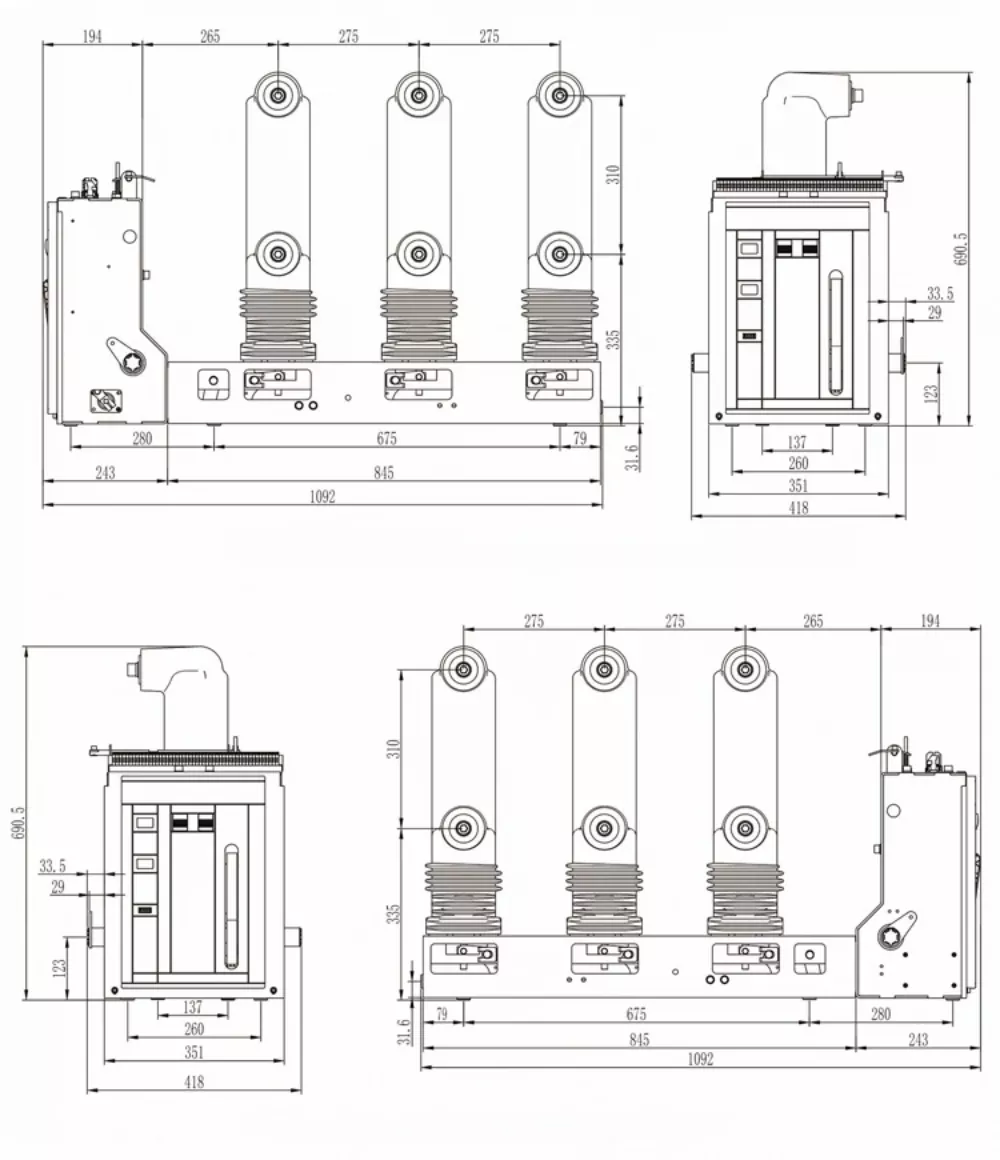

Diagrama de Dimensões

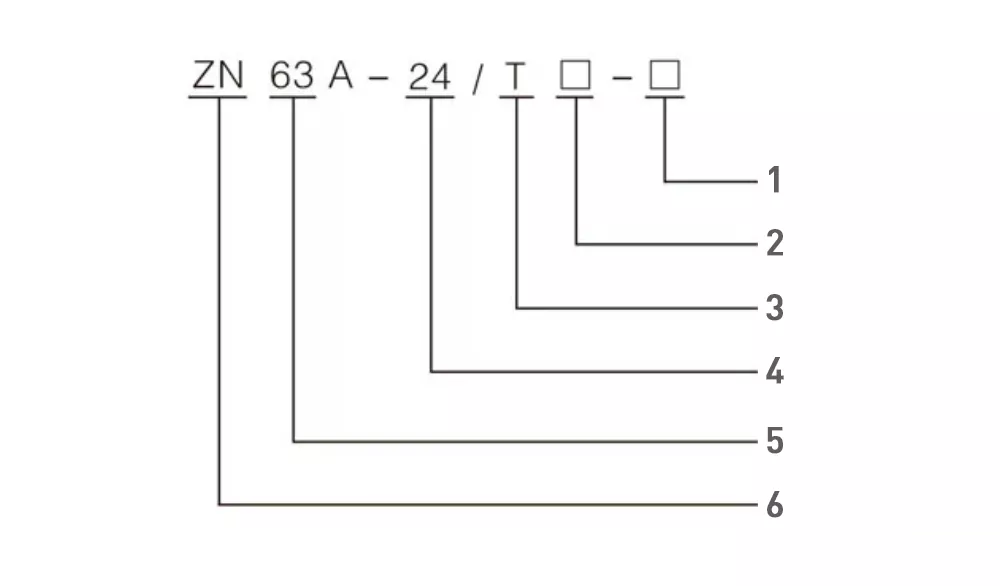

Identificação do modelo

• 1 – Corrente nominal de interrupção de curto-circuito (kA)
• 2 – Corrente Nominal (A)
• 3 – Mecanismo Operacional
• 4 – Tensão Nominal (kV)
• 5 – Série de Design
• 6 – Disjuntor a vácuo interno

Recursos do produto

• Mecanismo operacional integrado montado na lateral com design compacto e transmissão confiável.
• O interruptor a vácuo de alto desempenho com contatos de cobre-cromo garante excelente capacidade de extinção de arco e vida elétrica prolongada.
• O mecanismo de operação por mola disposto horizontalmente suporta carregamento manual e do motor.
• ODisjuntor a vácuo montado lateralmente de 24kVpode ser instalado como tipo fixo ou extraível para se adequar a diferentes sistemas de manobra.
• Alta resistência de isolamento dielétrico, corte de baixa corrente e excelente desempenho de interrupção de curto-circuito.
• O isolamento sólido de epóxi oferece excelente resistência à umidade, radiação UV, mudanças de temperatura, envelhecimento e poluição.
• Vida mecânica de até 10.000 operações, tornando-o adequado para aplicações de comutação freqüentes.
• Suporta relés de proteção inteligentes e sistemas de automação de subestações.

Parâmetros Técnicos

Projeto Estrutural

O disjuntor adota uma estrutura de pólo trifásica equipada com um interruptor a vácuo de cerâmica ou vidro selado centralmente. Os contatos de cobre-cromo e a tecnologia de campo magnético longitudinal reduzem efetivamente a erosão de contato, ao mesmo tempo que melhoram a recuperação dielétrica e interrompem o desempenho. O mecanismo de operação por mola integrado proporciona operações estáveis ​​de abertura e fechamento com manutenção mínima durante toda a sua vida útil.

Dependendo dos requisitos da aplicação, os postes podem ser fabricados com isolamento de resina epóxi de alta resistência ou isolamento revestido de borracha de silicone, proporcionando resistência superior à umidade, condensação, exposição a UV e ambientes industriais agressivos.

Aplicativos

ODisjuntor a vácuo montado lateralmente de 24kVé amplamente utilizado em sistemas de distribuição de média tensão que exigem proteção confiável, operação frequente e longa vida útil.

• Usinas de energia
• Subestações elétricas
• Sistemas de distribuição de energia industrial
• Operações de mineração
• Plantas metalúrgicas
• Instalações de processamento químico
• Indústria de carvão
• Projetos de energia renovável
• Redes de energia comerciais e municipais
• Subestações inteligentes e sistemas de automação

Ambiente Operacional

• Temperatura ambiente: -15°C a +40°C
• Altitude de instalação: Até 1000m (altitudes superiores disponíveis mediante solicitação)
• Intensidade sísmica máxima: 8 graus
• Umidade relativa: Média diária ≤95%, média mensal ≤90%
• Adequado para ambientes livres de riscos de incêndio, explosão, poluição severa, gases corrosivos e vibração excessiva.

Princípio de funcionamento

ODisjuntor a vácuo montado lateralmente de 24kVusa um interruptor a vácuo selado como meio de extinção de arco. Quando ocorrem correntes de falha, os contatos se separam rapidamente e a câmara de vácuo extingue o arco elétrico quase instantaneamente, proporcionando isolamento rápido da falha com desgaste mínimo dos contatos. Combinado com o mecanismo de operação por mola, o disjuntor oferece desempenho de comutação confiável, alta capacidade de interrupção e estabilidade operacional de longo prazo.

Por que escolher este disjuntor a vácuo?

• Design compacto integrado de montagem lateral
• Longa vida útil elétrica e mecânica
• Construção de fácil manutenção
• Excelente desempenho de isolamento
• Operação confiável sob condições de comutação frequentes
• Adequado para painéis fixos e extraíveis
• Compatível com sistemas inteligentes de proteção e automação

Perguntas frequentes

Para que é usado um disjuntor a vácuo montado lateralmente de 24kV?

É usado para chavear, proteger e controlar equipamentos elétricos de média tensão em subestações, plantas industriais, sistemas de distribuição de serviços públicos e redes de energia comerciais.

Quais são as vantagens de um disjuntor a vácuo?

Os disjuntores a vácuo proporcionam excelente interrupção de arco, baixos requisitos de manutenção, longa vida útil, alta confiabilidade operacional e operação ecologicamente correta sem óleo ou gás SF6.

Este disjuntor pode ser instalado em quadro extraível?

Sim. Está disponível em configurações de montagem fixa e extraível, permitindo integração flexível em vários conjuntos de manobra.

Quais indústrias comumente usam este produto?

É amplamente utilizado na geração de energia, subestações, metalurgia, mineração, processamento químico, indústrias de carvão, instalações de energia renovável e sistemas de distribuição de energia industrial.
