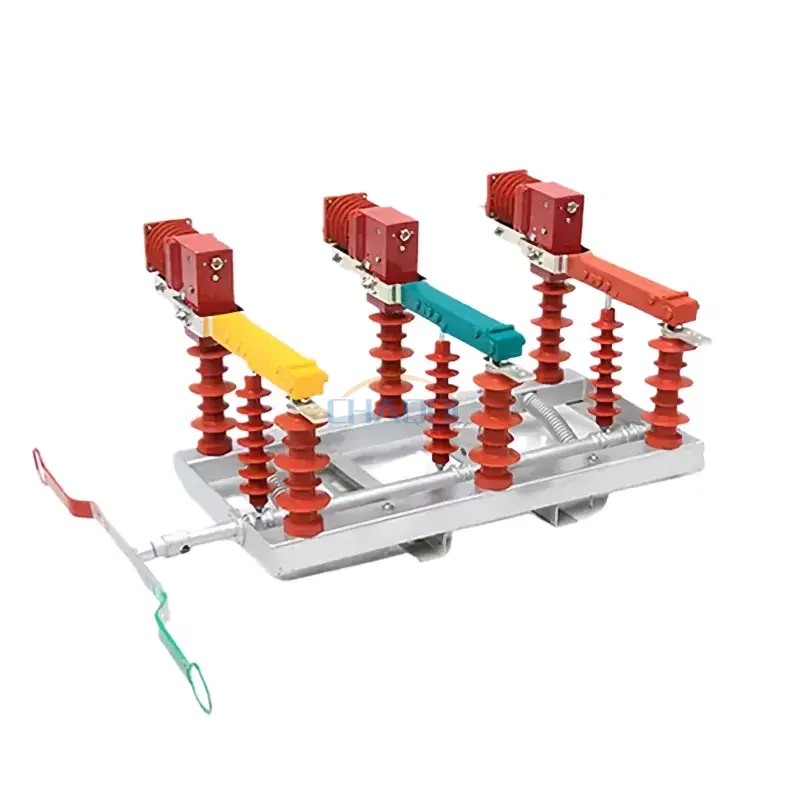

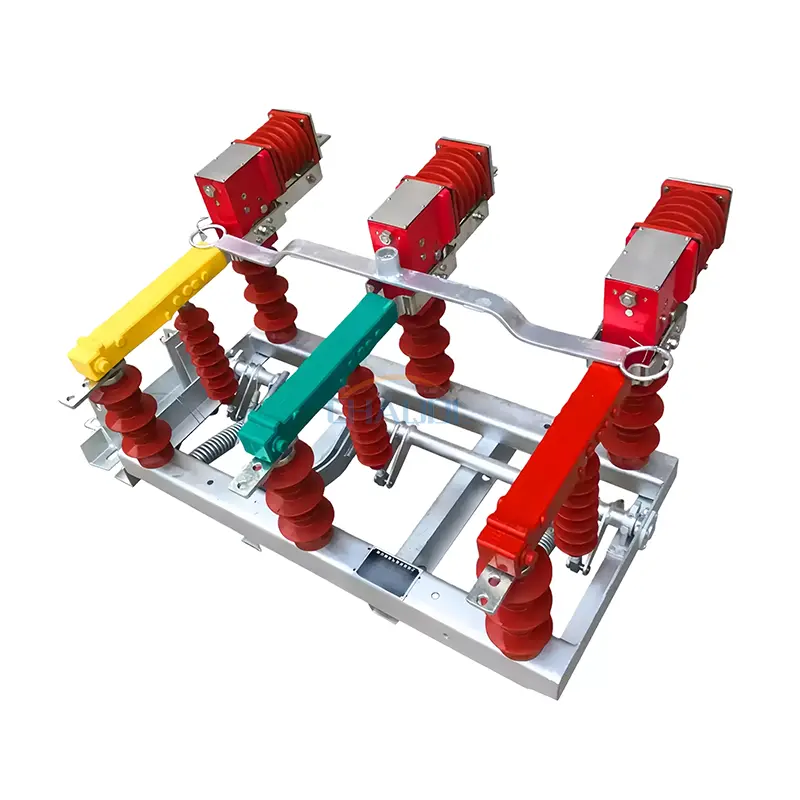

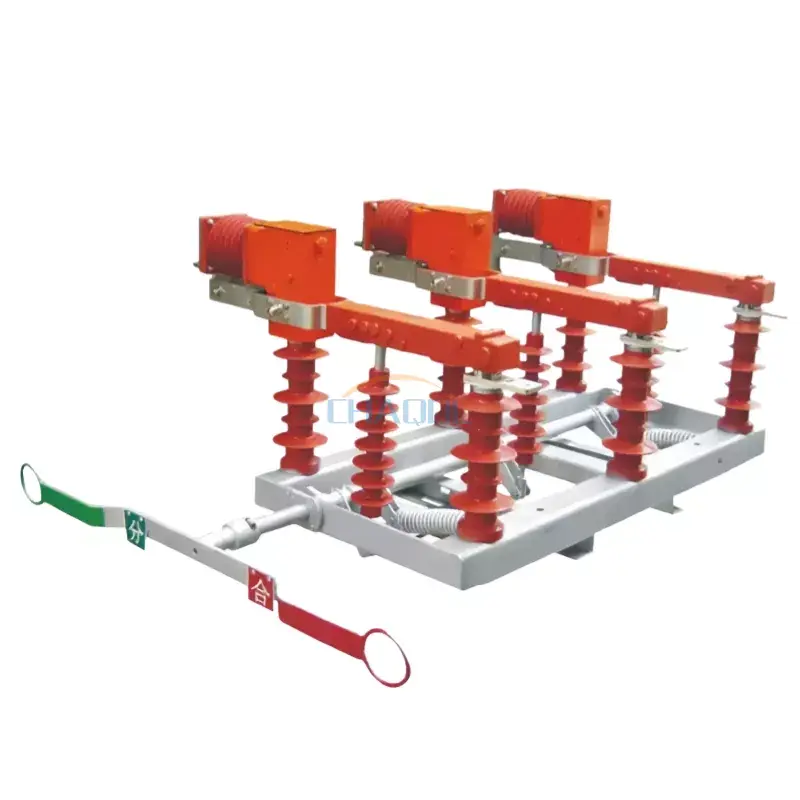

Esta chave de carga externa de alta tensão foi projetada para comutação e proteção confiáveis em redes de distribuição de média tensão. Projetado com uma estrutura de extinção de arco a vácuo combinada com um sistema de isolamento mecânico, garante desempenho de interrupção estável sob condições de carga e falha. É amplamente aplicado em sistemas de distribuição de energia para concessionárias, plantas industriais, instalações de mineração e infraestrutura química, onde a segurança operacional e a continuidade são críticas.
O produto adota um layout estrutural modular que simplifica a instalação em configurações montadas em postes ou em subestações. Seu sistema de isolamento selado aumenta a adaptabilidade ambiental, permitindo uma operação estável sob umidade, poeira e flutuações de temperatura. Em aplicações práticas de engenharia, o interruptor de carga de alta tensão externo é frequentemente usado como um dispositivo de comutação de chave em unidades principais de anel e sistemas de automação de distribuição.
|
Nome do Projeto |
Valor do parâmetro |
|
|
Tensão nominal |
12KV |
|
|
Frequência nominal |
50Hz |
|
|
Corrente nominal |
630A |
|
|
Corrente nominal de interrupção de carga ativa |
630A |
|
|
Corrente nominal de interrupção em malha fechada |
630A |
|
|
5% da corrente de interrupção de carga ativa nominal |
31,5A |
|
|
Carga nominal do cabo e corrente de interrupção |
10A |
|
|
Capacidade nominal de interrupção do transformador sem carga |
1600KVA |
|
|
Corrente nominal de interrupção do banco de capacitores |
100A |
|
|
Tensão suportável de frequência de energia de 1 minuto |
42/48KV |
|
|
Tensão suportável de impulso relâmpago |
75/85KV |
|
|
Corrente suportável nominal de curta duração (estabilidade térmica) |
20KA |
|
|
Duração nominal do curto-circuito |
4S |
|
|
Corrente suportável de pico nominal (estabilidade dinâmica) |
50KA |
|
|
Corrente nominal de curto-circuito |
50KA |
|
|
Vida mecânica |
10.000次 |
|
|
Espessura de desgaste permitida dos contatos de extinção de arco a vácuo |
1mm |
|
|
Torque operacional manual |
≤200Nm |
|
|

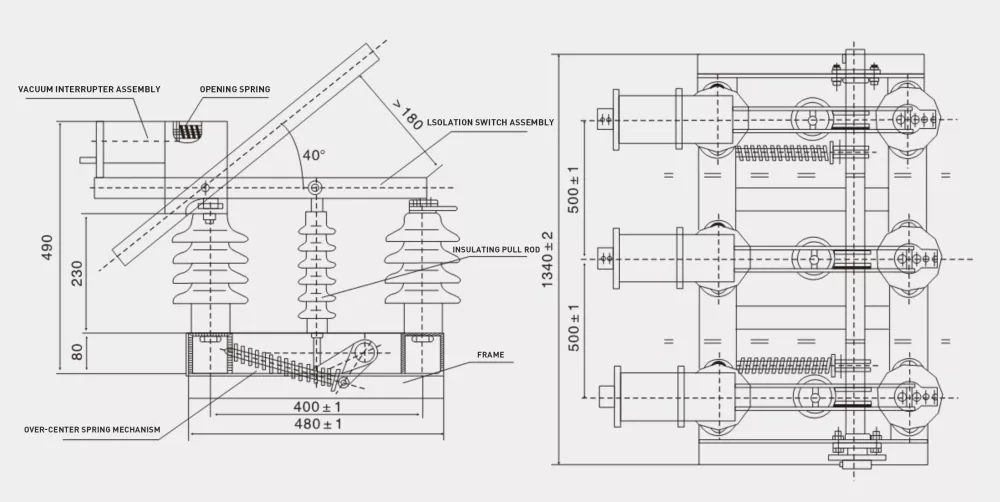

Montagem e ajuste do interruptor a vácuo |
Lacuna de contato |
5±1mm |
|
Velocidade média de comutação |
1,1±0,2m/s |
|
|
O disparo trifásico não é simultâneo |
<5ms |
|
|
A comutação trifásica não está sincronizada |
<2ms |
|
|
Distância ao solo |
>200 mm |
|
|
Resistência do circuito principal |
≤150μΩ |
|

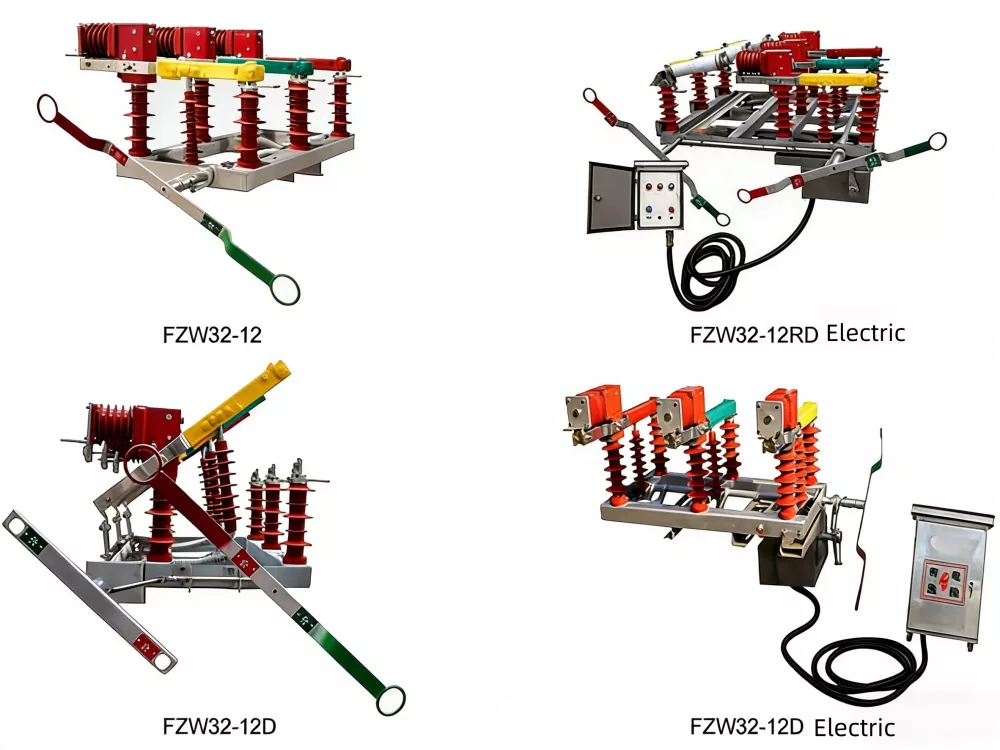

Em sistemas de automação de distribuição, o interruptor de carga de alta tensão externo é normalmente instalado em linhas montadas em postes ou subestações compactas para permitir comutação seccional e isolamento de falhas. Ele suporta operação manual e motorizada, tornando-o adequado tanto para redes tradicionais quanto para atualizações de redes inteligentes.
Do ponto de vista da manutenção, ele foi projetado com uma estrutura vedada e contatos resistentes ao desgaste, reduzindo a necessidade de manutenção frequente e melhorando a eficiência de custos do ciclo de vida em operações de longo prazo.
Q1: Onde o interruptor de carga de alta tensão externo é comumente usado?
R: É amplamente utilizado em sistemas de distribuição de 10kV–12kV, incluindo plantas industriais, locais de mineração, subestações e atualizações de redes elétricas rurais para comutação de carga e isolamento de falhas.
Q2: Ele pode suportar operação remota?
R: Sim, pode ser equipado com atuador elétrico e módulo de controle remoto para integração em redes de distribuição automatizadas.
Q3: Que manutenção é necessária para este equipamento?
R: Devido ao seu design selado e de extinção de arco a vácuo, a manutenção de rotina é mínima, principalmente a inspeção periódica dos terminais e das condições do mecanismo operacional.
