Disjuntor interno tipo fixo de 17,5KV

ODisjuntor interno tipo fixo de 17,5KVfoi projetado para sistemas de distribuição de energia de média tensão que exigem comutação, proteção e controle confiáveis. Ele adota um mecanismo operacional VET integrado e um design de disjuntor a vácuo, proporcionando dimensões compactas, desempenho operacional estável e longa vida útil. A estrutura do pólo selado minimiza os requisitos de manutenção e melhora a confiabilidade do isolamento e a segurança operacional.

Projetado para sistemas de energia modernos, oDisjuntor interno tipo fixo de 17,5KVé compatível com painéis revestidos de metal, bem como painéis de distribuição CA internos fixos em metal XGN. É amplamente utilizado em subestações, instalações industriais, edifícios comerciais, redes de serviços públicos e projetos de energia renovável onde é necessária proteção confiável de média tensão.

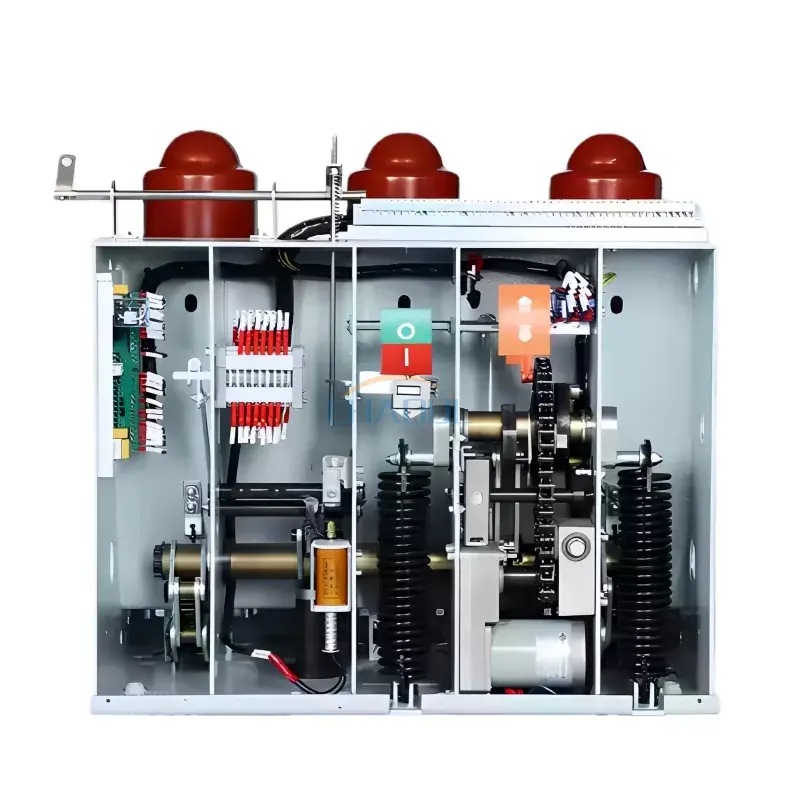

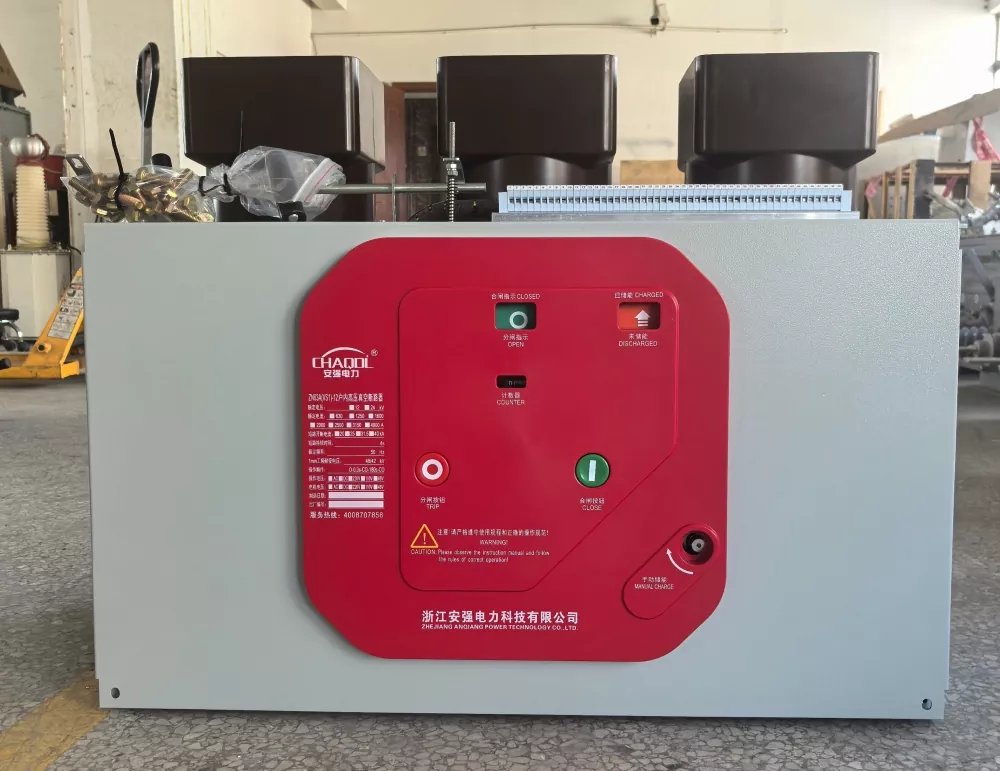

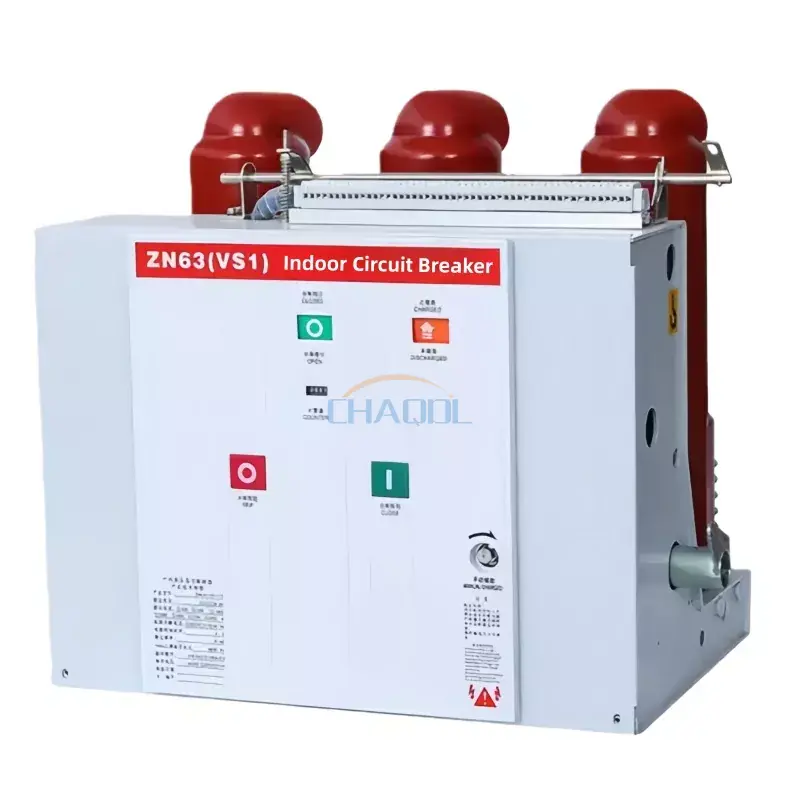

Fotos reais do produto

Recursos do produto

• O mecanismo operacional VET integrado garante um desempenho estável de abertura e fechamento.
• A tecnologia de interruptor a vácuo totalmente selada proporciona operação livre de manutenção e vida elétrica prolongada.
• A estrutura compacta do tipo fixo reduz o espaço de instalação e melhora a confiabilidade geral.
• ODisjuntor interno tipo fixo de 17,5KVoferece excelente isolamento dielétrico, rápida extinção do arco e baixo desgaste de contato.
• Suporta operações de comutação frequentes com vida mecânica de até 10.000 ciclos operacionais.
• Compatível com painéis extraíveis da série KYN e painéis fixos XGN.
• Alta confiabilidade em operação industrial contínua.
• Fácil instalação e baixo custo de manutenção durante o ciclo de vida.

Parâmetros Técnicos

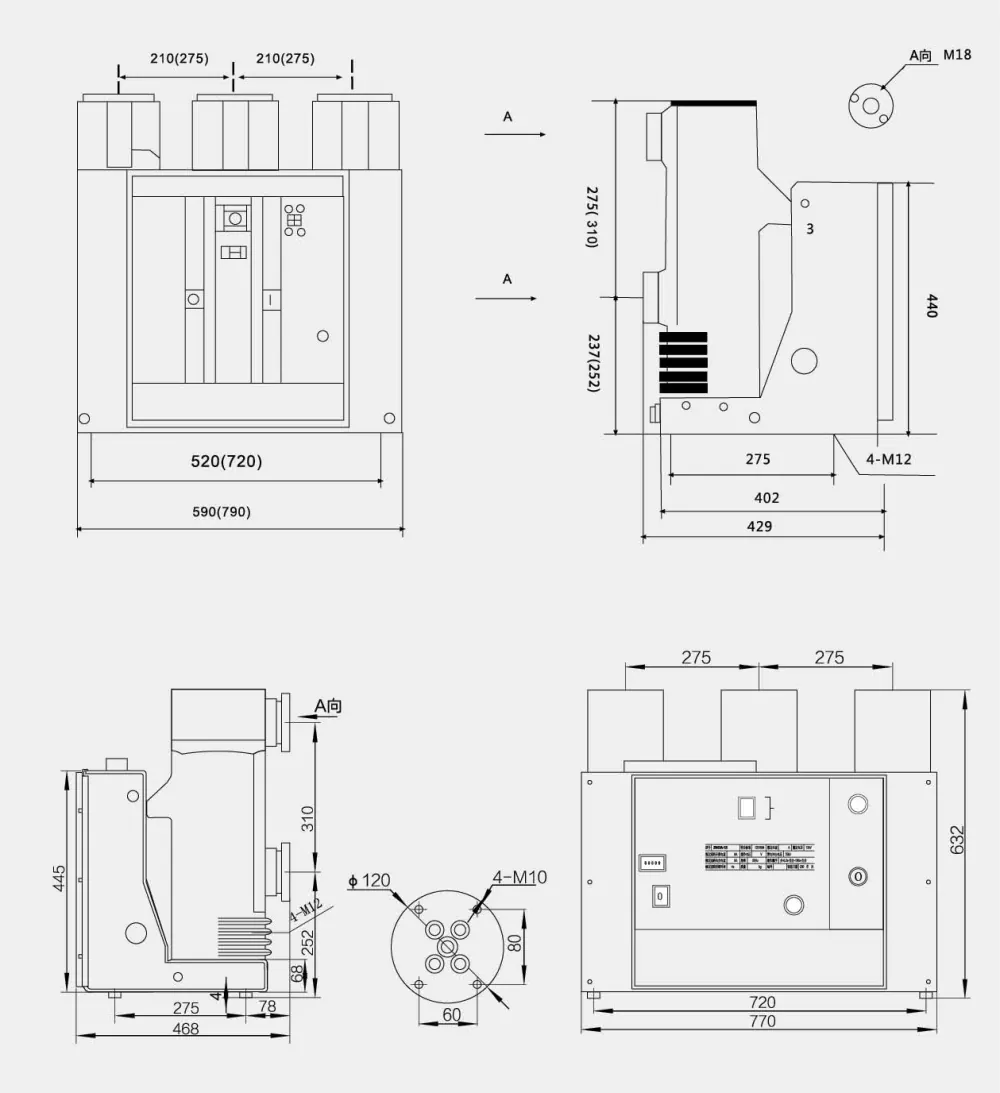

Dimensões do produto

Projeto Estrutural

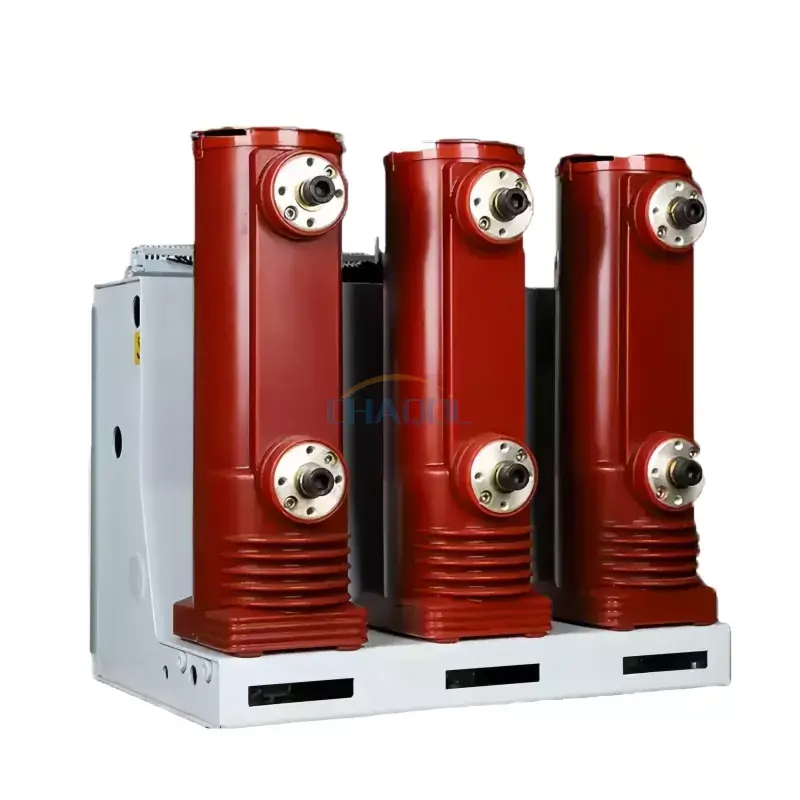

O disjuntor integra o mecanismo operacional e o interruptor a vácuo em uma estrutura compacta de montagem fixa. Conjuntos de postes totalmente encapsulados melhoram o desempenho do isolamento enquanto protegem os componentes internos contra poeira, umidade e contaminação ambiental. Este projeto aumenta significativamente a confiabilidade operacional e reduz os requisitos de manutenção de rotina.

O mecanismo operado por mola garante ações rápidas de abertura e fechamento com transmissão mecânica estável, tornando o disjuntor adequado para operação de longo prazo em sistemas de manobra de média tensão.

Aplicativos

ODisjuntor interno tipo fixo de 17,5KVé amplamente utilizado para comutação, proteção e controle em sistemas de distribuição elétrica de média tensão.

• Quadro de distribuição revestido de metal de média tensão
• Painel de distribuição interno em invólucro metálico XGN
• Subestações de serviços públicos
• Usinas de geração de energia
• Instalações de fabricação industrial
• Operações de mineração
• Indústrias metalúrgicas
• Plantas de processamento químico
• Edifícios comerciais
• Sistemas de distribuição de energia renovável

Ambiente Operacional

• Temperatura ambiente: -10°C a +40°C (armazenamento até -30°C)
• Altitude de instalação: ≤1000m (maior altitude disponível mediante solicitação)
• Umidade relativa média diária: ≤95%
• Intensidade sísmica máxima: 8 graus
• Adequado para ambientes livres de riscos de incêndio, explosão, gases corrosivos, poluição severa e vibração excessiva.

Por que escolher este produto?

• Interruptor a vácuo selado livre de manutenção
• Design compacto de instalação fixa
• Longa vida útil elétrica e mecânica
• Alta confiabilidade de isolamento
• Excelente capacidade de interrupção de curto-circuito
• Compatível com painéis de distribuição de média tensão convencionais
• Desempenho estável sob condições de comutação frequentes
• Menores custos operacionais e de manutenção

Perguntas frequentes

Para que é usado um disjuntor interno tipo fixo de 17,5KV?

É utilizado para proteger e controlar equipamentos elétricos de média tensão, interrompendo correntes de sobrecarga e curto-circuito em subestações, instalações industriais e sistemas de distribuição de energia.

Com qual painel este disjuntor é compatível?

É adequado para painéis extraíveis revestidos de metal da série KYN, bem como painéis de distribuição CA fixos em metal para ambientes internos XGN.

Quais são as vantagens da tecnologia de interrupção a vácuo?

Os interruptores a vácuo proporcionam extinção rápida do arco, longa vida elétrica, manutenção mínima, alto desempenho de isolamento e operação ecologicamente correta sem gás SF6.

O disjuntor pode lidar com operações de comutação frequentes?

Sim. Com uma vida mecânica de até 10.000 operações e um mecanismo operacional durável, é adequado para aplicações que exigem trocas frequentes.

Quais indústrias comumente usam este produto?

É amplamente utilizado em subestações de serviços públicos, fabricação industrial, mineração, metalurgia, processamento químico, instalações comerciais e sistemas de distribuição de energia de energia renovável.
