Chave seccionadora de carga SF6 interna de 12kV

A chave seccionadora sob carga SF6 interna de 12kV (modelo FLN36-12D) é um dispositivo de comutação de média tensão projetado para sistemas compactos de distribuição de energia interna. Ele integra funções de comutação de carga e aterramento dentro de uma câmara selada de isolamento de gás SF6, garantindo desempenho dielétrico estável e extinção de arco confiável sob condições de operação frequentes.

É comumente usado em unidades principais de anel (RMU), painéis de distribuição em invólucro metálico, painéis isolados a gás (GIS) e subestações pré-fabricadas. Desempenha um papel fundamental no isolamento de secções defeituosas, garantindo uma manutenção segura e melhorando a fiabilidade geral da rede de distribuição.

Visão geral do produto

Fabricada para sistemas de distribuição classe 12kV, esta chave adota uma estrutura de três posições (“fechado – aberto – terra”), permitindo isolamento seguro e visível. O design do tanque de SF6 selado reduz a influência ambiental e garante estabilidade de isolamento a longo prazo, mesmo em ambientes internos com alta umidade ou poeira.

Em aplicações práticas, oChave seccionadora de carga SF6 interna de 12kVé amplamente utilizado em subestações industriais, salas de distribuição de serviços públicos e painéis elétricos compactos onde a otimização de espaço e a segurança operacional são requisitos críticos.

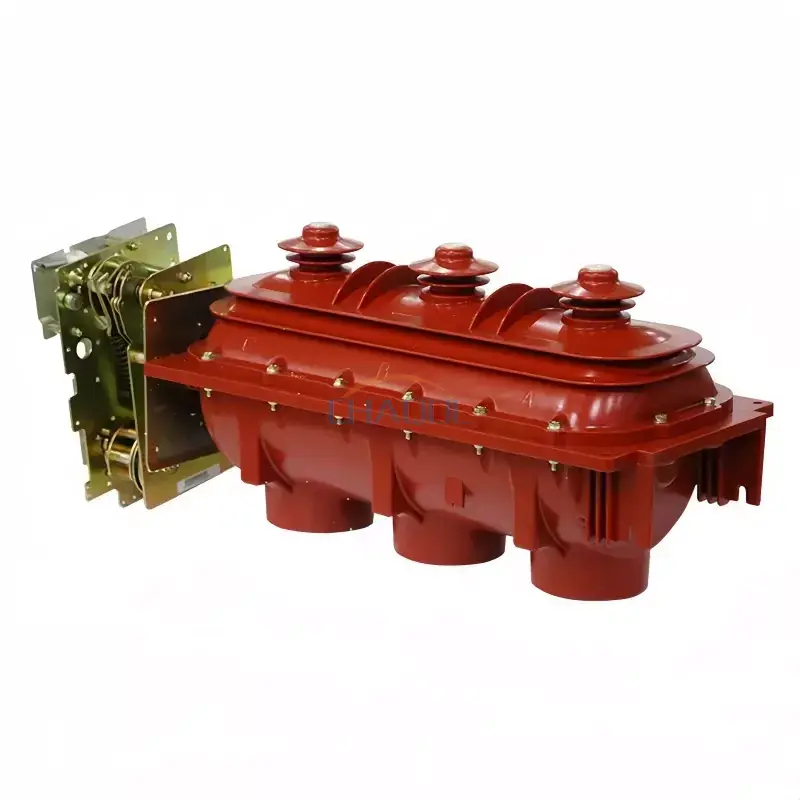

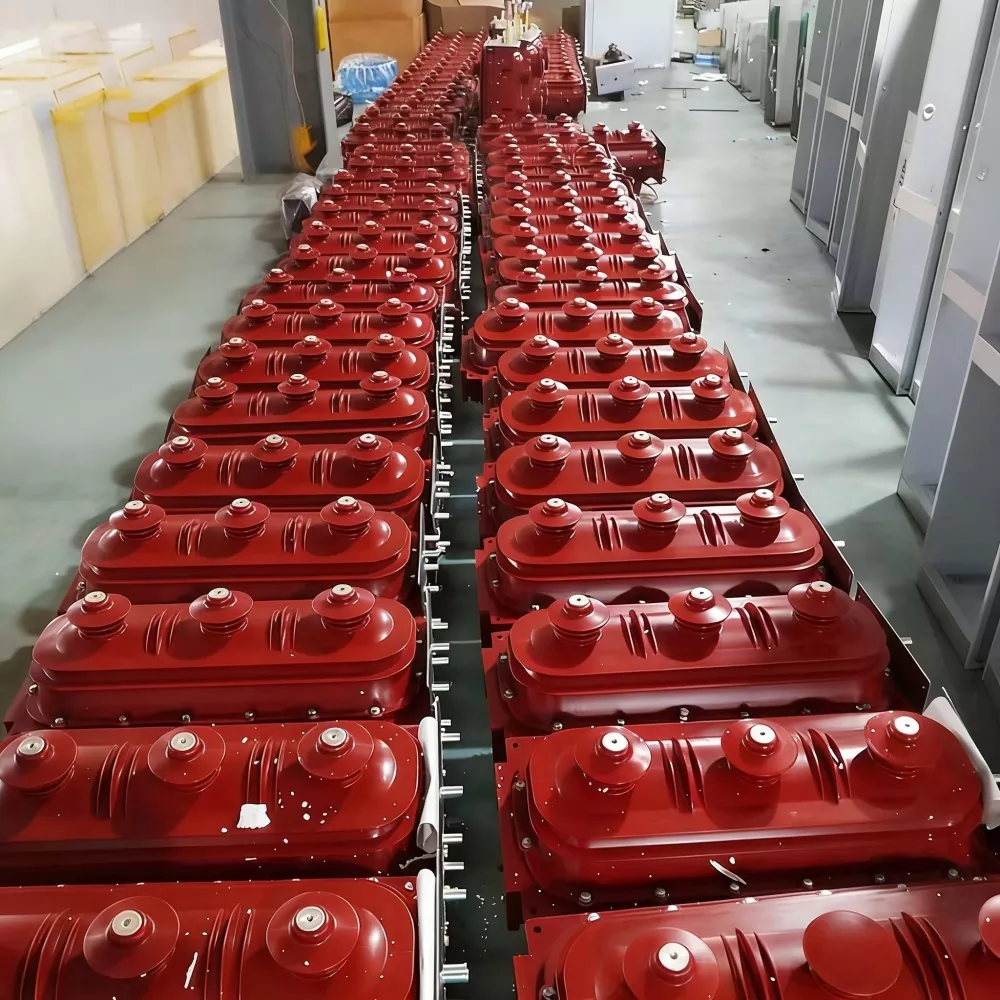

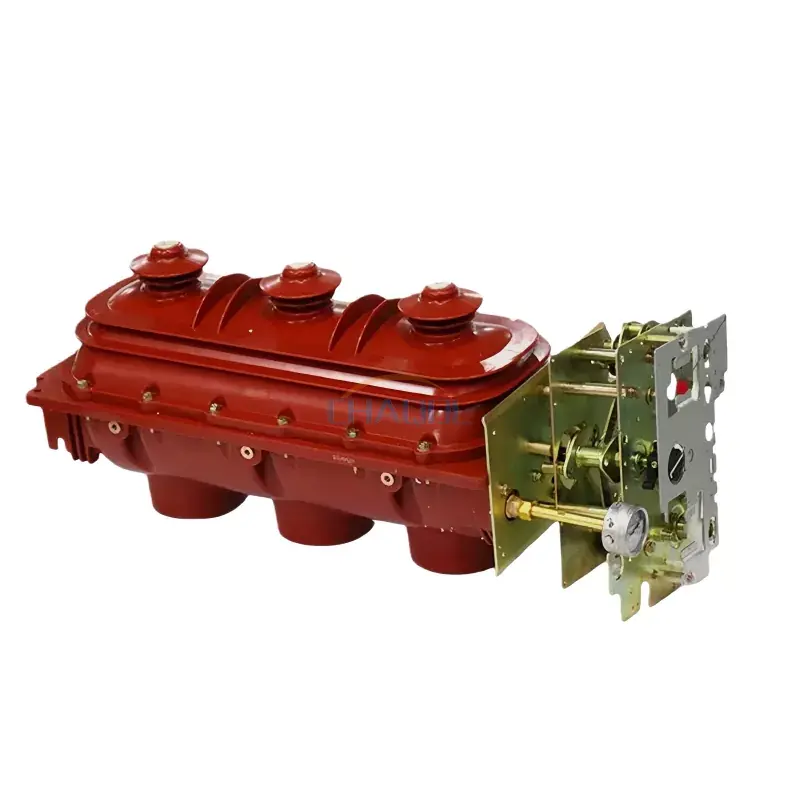

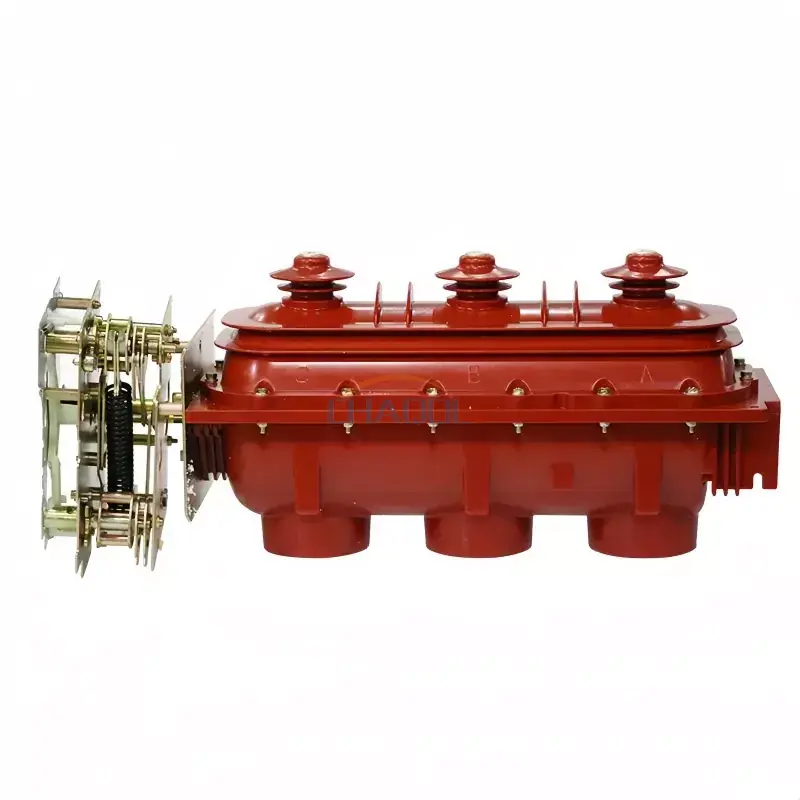

Fotos reais do produto

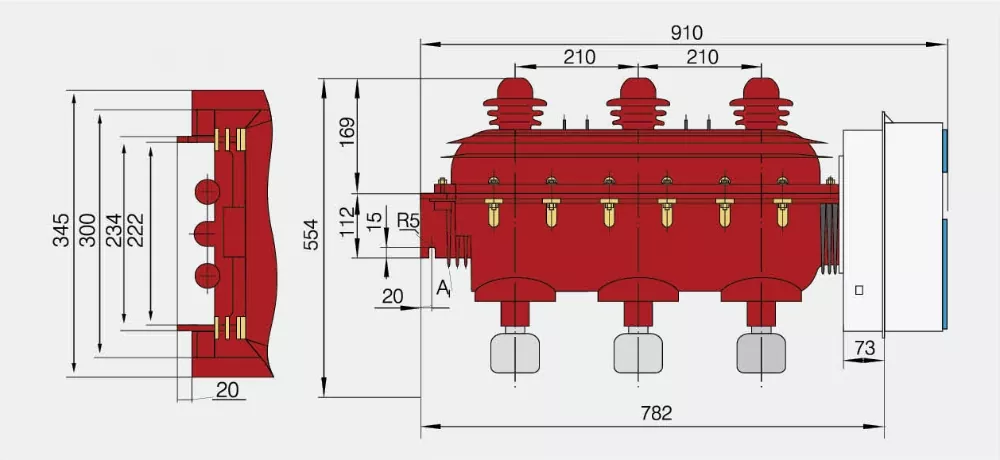

Diagrama de dimensões do produto

Vantagens Técnicas

Uma das principais vantagens doChave seccionadora de carga SF6 interna de 12kVé a sua estrutura totalmente vedada com isolamento a gás, que minimiza os riscos de oxidação e contaminação em componentes condutores. Isto melhora significativamente a vida útil e reduz a frequência de manutenção.

O sistema de comutação é otimizado para alta rigidez dielétrica, permitindo interrupção segura de correntes de carga e coordenação de proteção contra curto-circuito quando combinado com fusíveis de alta tensão ou relés de proteção.

Além disso, oferece desempenho mecânico estável com torque de operação consistente, tornando-o adequado para manobras repetidas em ambientes de automação de distribuição.

Parâmetros Técnicos

Parâmetros técnicos do fusível

Cenários de aplicação

OChave seccionadora de carga SF6 interna de 12kVé amplamente utilizado em redes de distribuição secundária, sistemas de energia industriais e soluções de subestações compactas. É particularmente adequado para aplicações que exigem operações de comutação frequentes, isolamento de alta segurança e espaço de instalação compacto.

Os casos de uso típicos incluem unidades principais em anel, subestações pré-fabricadas, centros de distribuição urbanos e sistemas de coleta de energia de energia renovável.

Perguntas frequentes

Q1: Qual é a função principal?
R: É usado para comutar a corrente de carga, isolar seções defeituosas e garantir manutenção segura em sistemas de distribuição interna de média tensão de 12kV. A estrutura selada de SF6 proporciona extinção de arco estável e longa vida útil.

Q2: Onde a chave seccionadora sob carga SF6 interna de 12kV normalmente é usada?
R: É amplamente aplicado em unidades principais de anel (RMU), painéis isolados a gás, subestações pré-fabricadas e sistemas de distribuição industrial onde são necessários design compacto e alta confiabilidade.

Q3: Quais são as vantagens da tecnologia de isolamento SF6?
R: O gás SF6 oferece excelente rigidez dielétrica e capacidade de extinção de arco, o que melhora a segurança da comutação, reduz as necessidades de manutenção e melhora a estabilidade operacional em sistemas de média tensão.

Q4: Pode funcionar com fusíveis de proteção?
R: Sim, é comumente combinado com fusíveis de alta tensão para fornecer proteção contra curto-circuito e melhorar a coordenação do sistema em redes de distribuição.

Q5: Este equipamento é adequado para operações de comutação frequentes?
R: Sim, ele foi projetado para cenários de operação frequente em sistemas de energia industriais e de serviços públicos, garantindo desempenho mecânico e elétrico estável durante o uso a longo prazo.
