Como funciona um transformador de corrente através do núcleo?

Resumo: Através de transformadores de corrente centraissão dispositivos críticos em sistemas elétricos, permitindo medição precisa de corrente para monitoramento, proteção e controle. Este artigo explora seus princípios de funcionamento, vantagens, considerações de instalação e preocupações comuns dos clientes, ajudando engenheiros e gerentes de instalações a tomar decisões informadas.

Índice

• O que é um transformador de corrente através do núcleo?
• Princípio de funcionamento de transformadores de corrente através do núcleo
• Principais vantagens
• Considerações de instalação
• Aplicações Típicas
• Problemas comuns e solução de problemas
• Perguntas frequentes

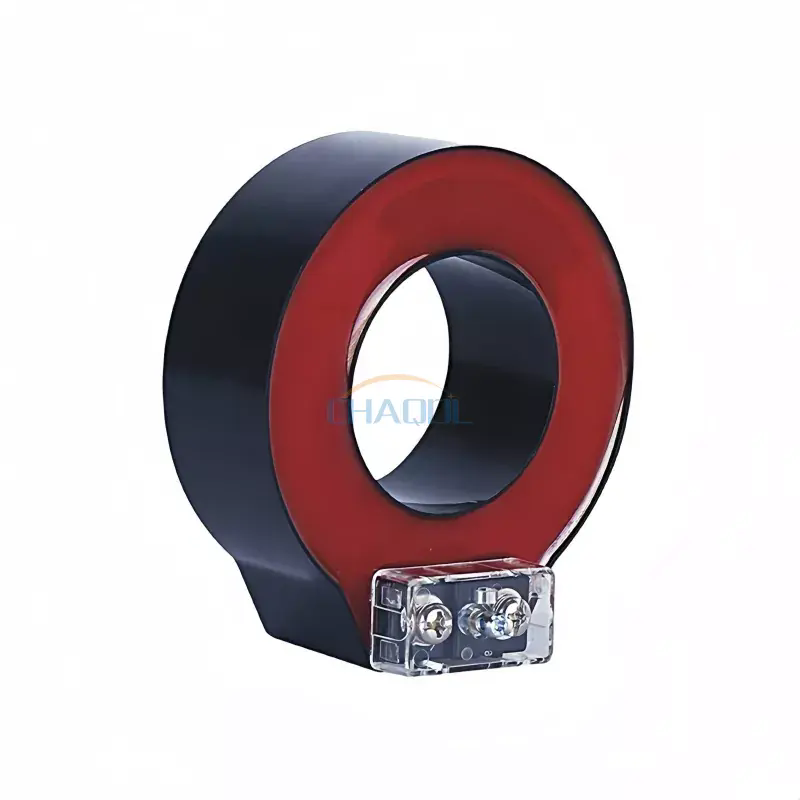

O que é um transformador de corrente através do núcleo?

A Através do transformador de corrente central (TCCT)é um dispositivo elétrico projetado para medir corrente alternada (CA), produzindo uma corrente reduzida proporcional à corrente no circuito primário. Ao contrário dos transformadores tipo janela ou de núcleo dividido, o condutor passa diretamente através do núcleo do TCCT, permitindo um design compacto e medição precisa.

• O condutor primário passa diretamente pelo núcleo
• O enrolamento secundário fornece corrente reduzida para medição
• Usado para relés de proteção, medidores e sistemas de monitoramento

Princípio de funcionamento de transformadores de corrente através do núcleo

A TCCT funciona com base emindução eletromagnética. O condutor primário gera um campo magnético proporcional à corrente que flui através dele. Este campo magnético induz uma corrente no enrolamento secundário, que pode então ser medida com segurança por instrumentos sem exposição direta a alta tensão.

Principais vantagens

• Design compacto:Adapta-se facilmente em instalações de manobra e painel.
• Alta precisão:Medições confiáveis ​​para relés de proteção e dispositivos de medição.
• Durável:Construção robusta para operação de longo prazo em ambientes industriais.
• Manutenção fácil:Manutenção mínima necessária devido à construção simples.

Considerações de instalação

A instalação adequada garante o desempenho ideal dos TCCTs. Os principais fatores incluem:

1. Certifique-se de que o condutor primário esteja centralizado no núcleo para evitar erros de medição.
2. Verifique a fiação secundária e a polaridade corretas para obter leituras precisas.
3. Mantenha distâncias de isolamento adequadas para evitar riscos elétricos.
4. Considere as condições ambientais: temperatura, umidade e vibração podem afetar o desempenho.

Para guias de instalação específicos e recomendações de segurança, a Anqiang Power fornece manuais detalhados para cada modelo TCCT.

Aplicações Típicas

• Medição de energia em instalações industriais e comerciais
• Monitoramento de corrente para painéis e transformadores
• Circuitos de relés de proteção em subestações
• Integração em sistemas SCADA para monitoramento remoto

Problemas comuns e solução de problemas

Mesmo os TCCT de alta qualidade podem enfrentar problemas operacionais. Problemas comuns incluem:

• Saída de proporção incorreta:Freqüentemente causado por erros de fiação secundária ou seleção incorreta do núcleo.
• Superaquecimento:Geralmente devido a corrente primária excessiva ou ventilação insuficiente.
• Saturação Magnética:Pode distorcer medições em aplicações de alta corrente.
• Danos Mecânicos:Choques físicos ou vibrações podem afetar o alinhamento do núcleo.

A solução de problemas geralmente envolve a verificação da fiação, a verificação de danos no isolamento e a confirmação de que o dispositivo está classificado corretamente para a aplicação.

Perguntas frequentes

• P: Os TCCTs podem medir correntes CA e CC?
  R: Não, os transformadores de corrente através do núcleo são projetados apenas para medição CA devido à sua dependência da indução eletromagnética.
• P: Como seleciono o TCCT certo para minha aplicação?
  R: Considere a classificação da corrente primária, a classe de precisão, o nível de isolamento e as condições ambientais.
• P: Os TCs centrais são isentos de manutenção?
  R: Eles exigem manutenção mínima, principalmente inspeção de danos físicos e integridade da fiação.
• P: O que torna os TCCTs da Anqiang Power diferentes?
  R: A Anqiang Power enfatiza a fabricação de precisão, durabilidade e suporte para instalações complexas.

Os transformadores de corrente através do núcleo são indispensáveis ​​em sistemas elétricos modernos, fornecendo recursos precisos de medição, proteção e monitoramento. Ao compreender seus princípios, instalação e preocupações comuns, os engenheiros podem garantir uma operação confiável em todas as aplicações.

Para transformadores de corrente de núcleo de alta qualidade e suporte técnico personalizado, visitePoder de AnqiangouContate-nospara discutir suas necessidades e obter orientação especializada.
