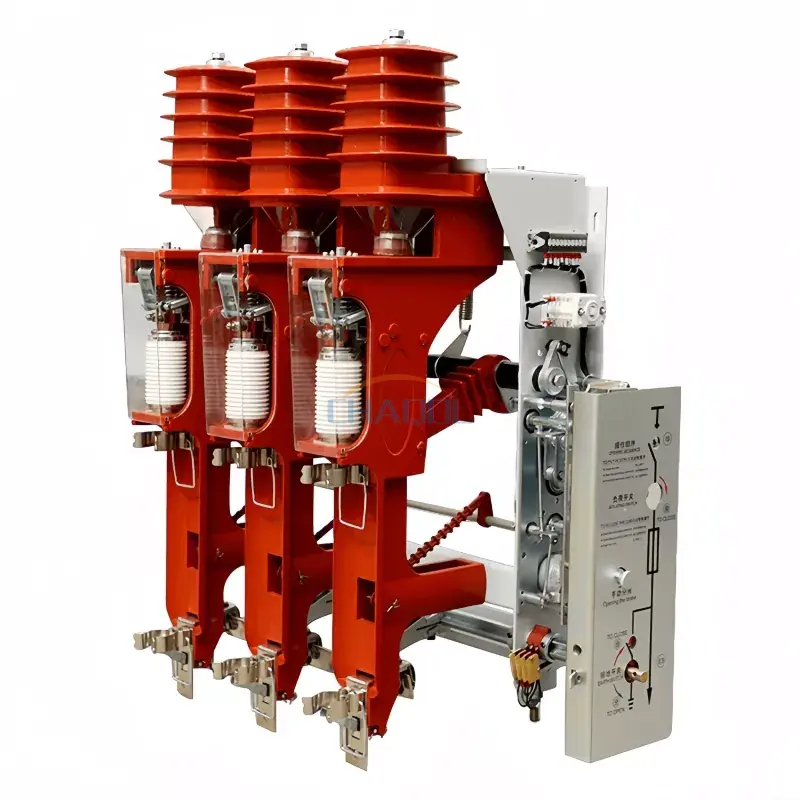

Poder de Anqiangapresenta as séries FZN25 e FZRN25, a próxima geraçãointerruptores de carga de alta tensão internospara unidades principais em anel (RMU) de 12kV e 50Hz. Projetado com umcontato isolante de ação direta ligado a um interruptor a vácuo, esses switches fornecemcriação/quebra de carga sem arcoe robustoproteção contra curto-circuito(para FZRN25). Quer você opere uma subestação de serviços públicos, um gabinete de coleta de energia eólica ou uma planta industrial, nossa série FZN25/FZRN25 garante controle de carga confiável e segurança.
✅ Cenário 1: Unidade principal de anel (RMU) de 12kV como chave de entrada/loop
UsarFZN25como interruptor principal de corte de carga. Ele lida com corrente de loop de 630A, fechando e abrindo a rede em anel. O interruptor de aterramento integrado fornece aterramento seguro durante a manutenção.
✅ Cenário 2: Proteção do alimentador do transformador (por exemplo, 1000kVA, 1250kVA)
EscolherFZRN25. O fusível (SDLAJ-12) eliminará falhas fase-fase e à terra de até 31,5kA, enquanto a chave de carga a vácuo lida com corrente de carga normal de até 125A. Perfeito paraarmários de coleta eólica/solaresubestações compactas.
✅ Cenário 3: Comutação do transformador sem carga (≤1250kVA)
Tanto o FZN25 quanto o FZRN25 podem desligar transformadores sem carga graças à alta recuperação dielétrica do interruptor a vácuo. No entanto, se você espera falhas frequentes de curto-circuito, prefira sempreFZRN25.
|
Nome do Projeto |
Valor do parâmetro |
|
|
FZN25-12D/T630-20 |
FZRN25-12D/T125-31.5 |
|
|
Tensão nominal |
12 quilovolts |
|
|
Frequência nominal |
50Hz |
|
|
Corrente nominal de estabilidade dinâmica |
50 CA |
— |
|
Corrente nominal de interrupção de carga ativa |
630A |
125A |
|
Corrente nominal de interrupção em malha fechada |
630A |
125A |
|
Carga nominal do cabo e corrente de interrupção |
10A |
|
|
Desligar um transformador descarregado (capacidade) |
1250 KVA |
|
|
Corrente nominal de interrupção de curto-circuito |
— |
31,5KA |
|
Corrente de transferência nominal |
— |
2000A |
|
Modelo de fusível |
— |
SDLAJ-12 |
|
Produção de energia de impacto |
— |
2-5 J (médio) |
|
Corrente nominal de curto-circuito |
50 CA |
|
|
Corrente nominal de estabilidade dinâmica da chave de aterramento |
50 CA |
|
|
Chave de aterramento 2S, corrente termicamente estável |
20 CA |
|
|
Tensão nominal do circuito auxiliar |
AC/DC220,110 |
|
|
Vida mecânica |
10.000 vezes |
|

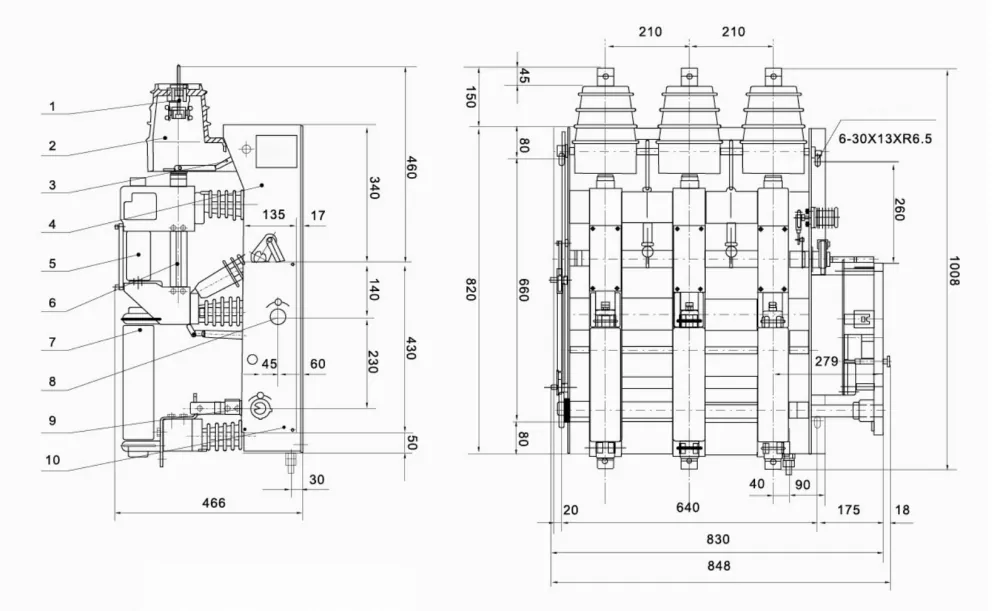

FZRN25-12D– 1. Contato estacionário, 2. Tampa isolante, 3. Válvula, 4. Estrutura, 5. Interruptor a vácuo, 6. Cilindro condutor, 7. Fusível, 8. Eixo de armazenamento de energia, 9. Eixo da chave de aterramento, 10. Painel de controle.

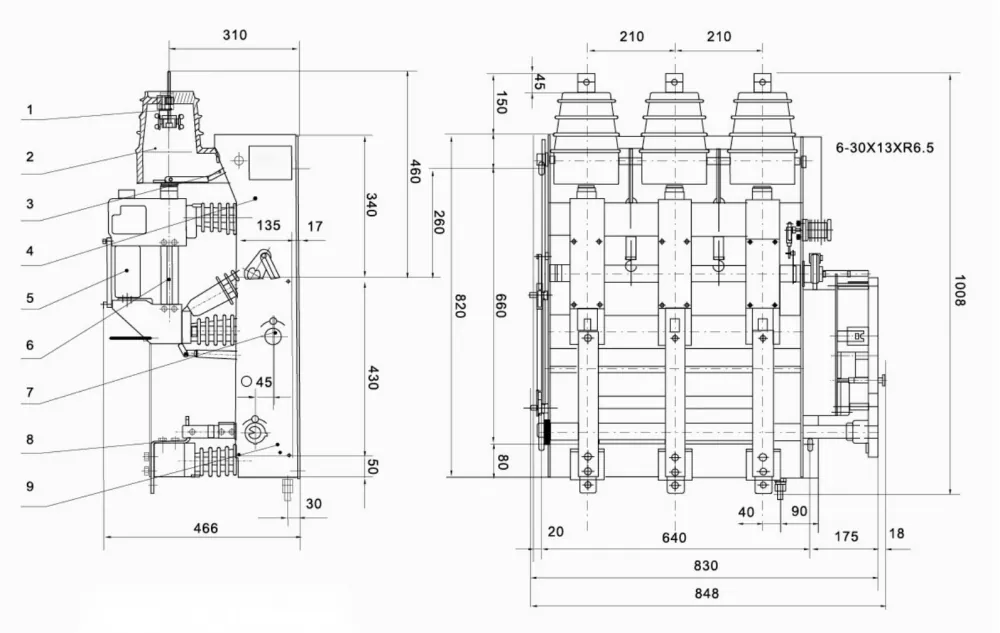

FZN25-12D– mesma construção robusta, mas sem porta-fusível. Contato isolante de ação direta + interruptor a vácuo garantem comutação segura de carga.
Ambos os modelos são compatíveis comKYN28-12, HXGN-12 e gabinetes RMU modulares. Mecanismo de motor elétrico opcional disponível para integração remota com SCADA. Contate-nos para desenhos CAD (DXF/PDF).
📌 Referências reais de projetos:
✅ Filipinas– Mais de 200 unidades de FZN25-12D/T630-20 fornecidas a uma empresa de serviços públicos na região metropolitana de Manila para atualizações de gabinete de RMU (2024–2025).
✅ Vietnã– 150 conjuntos de FZRN25-12D/T125-31.5 implantados em armários de coleta de fazendas solares (província de Binh Thuan, projeto de 50 MW).
Informe-nos sua corrente nominal, tipo de operação (manual/elétrica) e capacidade do transformador. Responderemos dentro de 24 horas.
