A distribuição confiável de média tensão depende de comutação segura, gerenciamento eficaz do alimentador e equipamento externo confiável.Poder de Anqiangfornece o24Chave seccionadora de carga SF6 montada em poste kV, projetado para redes aéreas de distribuição de energia que exigem comutação de carga confiável, operação flexível e integração prática com sistemas de automação de distribuição. Compreender seu princípio de funcionamento, especificações técnicas e requisitos de instalação ajuda concessionárias, operadores industriais e empreiteiros elétricos a tomar decisões de compra informadas.

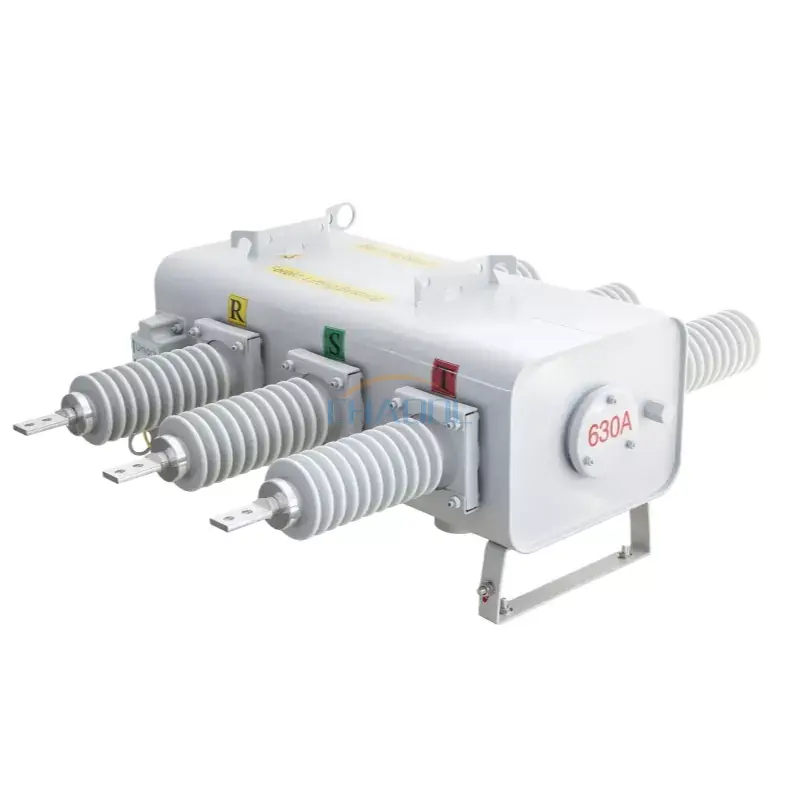

Uma chave seccionadora sob carga SF6 montada em poste de 24kV é um dispositivo de comutação externo de média tensão que usa gás hexafluoreto de enxofre (SF6) para isolamento e extinção de arco. Instalado em um poste, ele ajuda os operadores a controlar a corrente de carga, a dividir os alimentadores aéreos em seções gerenciáveis e a apoiar operações de comutação planejadas. A série Anqiang Power FLW34-24 está listada com corrente nominal de 630A, opções de tensão de 11kV, 24kV e 33kV e opções de operação manual, elétrica e remota. Este guia explica seu princípio de funcionamento, principais parâmetros técnicos, aplicações, critérios de seleção e considerações de manutenção para projetos de redes de distribuição.
Uma chave seccionadora sob carga SF6 montada em poste de 24kV é um dispositivo de comutação externo usado em redes de distribuição aéreas de média tensão. Seu objetivo principal é criar e interromper correntes de carga especificadas sob suas condições nominais de operação. Ao permitir a comutação controlada em pontos selecionados ao longo de um alimentador, ajuda as concessionárias a gerenciar a distribuição de energia e a isolar seções para fins operacionais.
O termo descreve três características importantes:
O produto Anqiang Power FLW34-24 está listado para opções de tensão nominal de 11kV, 24kV e 33kV, com uma corrente nominal de 630A. A configuração apropriada deve ser selecionada de acordo com os requisitos elétricos da rede e as classificações de produto confirmadas pelo fabricante.
Ao contrário de um seccionador simples, uma chave seccionadora de carga é projetada para interromper a corrente de carga especificada. No entanto, não deve ser tratado automaticamente como um disjuntor capaz de interromper qualquer corrente de curto-circuito. A proteção necessária contra falhas deve ser fornecida por um sistema de proteção coordenado e equipamento adequado.
O princípio de funcionamento combina o movimento de contato mecânico com o isolamento elétrico e as propriedades de extinção de arco do gás SF6. Quando os contatos se separam enquanto transportam corrente, um arco elétrico pode se formar entre eles. A câmara de comutação foi projetada para controlar e extinguir este arco nas condições operacionais especificadas do dispositivo.
Quando a chave está fechada, seus contatos condutores fornecem o caminho de corrente pretendido. A eletricidade flui através do circuito de distribuição aéreo para transformadores a jusante, instalações industriais, edifícios comerciais ou outras cargas conectadas.
Quando é necessária uma operação de comutação autorizada, o mecanismo de operação move os contatos. O sistema de interrupção baseado em SF6 auxilia na extinção do arco gerado durante a separação dos contatos, desde que as condições de corrente e chaveamento permaneçam dentro da capacidade nominal do equipamento.
Os operadores podem usar interruptores estrategicamente localizados para dividir um alimentador de distribuição em seções. Este arranjo suporta manutenção planejada, transferência de carga e isolamento de seções designadas da rede. O isolamento real de falhas depende do esquema de proteção, da detecção de falhas, da sequência de comutação e da coordenação com dispositivos upstream e downstream.
Dependendo da configuração selecionada, o switch pode suportar operação manual, elétrica ou remota. Quando controladores e interfaces de comunicação compatíveis são incluídos, também podem fazer parte de um sistema de automação de distribuição.
Para opções de equipamentos adicionais, os compradores podem explorar a linha de produtos de chaves de carga de média tensão da Anqiang Power e comparar diferentes arranjos de comutação antes de finalizar a especificação do projeto.
Os parâmetros técnicos determinam se um switch é adequado para uma rede específica. A tabela a seguir resume as principais especificações publicadas para o produto Anqiang Power FLW34-24/630-20. Os valores devem ser verificados em relação à folha de dados atual e à configuração aprovada antes da aquisição.
| Parâmetro | Especificação publicada | Consideração de seleção |
|---|---|---|
| Modelo do produto | FLW34-24/FLW34-24/630-20 | Confirme a designação exata do modelo na cotação e na folha de dados. |
| Opções de tensão nominal | 11kV, 24kV, 33kV | Combine a versão selecionada com os requisitos de tensão e isolamento da rede. |
| Corrente nominal | 630A | Verifique a corrente de carga contínua e as condições operacionais esperadas. |
| Frequência nominal | 50/60 Hz indicado na página do produto | Confirme a frequência aplicável para a configuração solicitada. |
| Corrente suportável de pico | 50kA | Verifique a base do teste, a duração e a coordenação com os níveis de falha do sistema. |
| Corrente suportável nominal de curta duração | 20/4kA/s conforme listado | Solicite esclarecimentos sobre a notação e sua duração aplicável. |
| Carga nominal do cabo e corrente de interrupção | 25A | Confirme a adequação para a tarefa específica de comutação do cabo. |
| Carregamento de linha nominal e corrente de interrupção | 16A | Verifique a aplicação pretendida de comutação de linhas aéreas. |
| Operação mecânica | 6.000 operações listadas | Verifique as condições de teste e cronograma de manutenção. |
| Taxa relativa de vazamento de gás | Não mais que 1% ao ano, conforme listado | Confirme o padrão aplicável e o método de medição. |
| Proteção do gabinete e do controlador | IP44 listado | Avalie a exposição, a colocação do gabinete e as necessidades adicionais de proteção ambiental. |
Nota de especificação importante:A lista de parâmetros publicada contém entradas abreviadas ou potencialmente ambíguas, incluindo a notação de frequência e a notação de corrente de curto prazo. Estes valores não devem ser interpretados como resultados de testes verificados sem a confirmação da Anqiang Power. Em particular, uma classificação de resistência de pico não é o mesmo que uma capacidade nominal de interrupção de curto-circuito.
Para documentação do projeto, solicite também os relatórios de teste de tipo aplicáveis, níveis de isolamento, detalhes do mecanismo operacional, tensão de controle, disposição dos terminais e desenhos de instalação. Esses documentos ajudam os engenheiros a avaliar o conjunto completo de comutação, em vez de depender de uma única classificação de título.
Quando corretamente projetada e mantida, uma chave seccionadora em carga SF6 oferece diversas vantagens práticas para sistemas de distribuição aérea.
A construção montada em poste coloca o equipamento de comutação diretamente na estrutura de distribuição. Isso pode reduzir a necessidade de espaço adicional no nível do solo e apoiar layouts de alimentadores onde uma sala elétrica interna dedicada é impraticável.
O SF6 possui fortes propriedades dielétricas e é amplamente utilizado em equipamentos elétricos de alta tensão. Dentro de uma câmara de comutação adequadamente projetada, ele oferece suporte ao desempenho de isolamento e extinção de arco. A capacidade real de comutação depende do projeto do contato, da condição do gás, do mecanismo operacional e da carga nominal.
Opções manuais, motorizadas e de controle remoto podem atender a diferentes requisitos operacionais. A comutação remota pode reduzir a necessidade de visitas de campo durante a reconfiguração rotineira da rede, desde que o sistema de controle e a infraestrutura de comunicação sejam implementados adequadamente.
Quando integrado a controladores e sistemas supervisórios compatíveis, um switch montado em poste pode contribuir para o gerenciamento automatizado do alimentador. Os engenheiros devem confirmar os protocolos de comunicação, os requisitos de energia auxiliar, a lógica de controle e os arranjos de intertravamento antes de fazer o pedido.
Uma câmara de comutação selada pode limitar a exposição dos componentes internos à contaminação externa. No entanto, requisitos mais baixos de manutenção de rotina não significam uma operação isenta de manutenção. Ligações mecânicas, circuitos de controle, componentes de isolamento e parâmetros relacionados ao gás ainda exigem inspeção de acordo com as instruções do fabricante.
Outra consideração é a responsabilidade ambiental. O SF6 é um potente gás com efeito de estufa, pelo que os proprietários dos equipamentos devem implementar a prevenção de fugas, a recuperação de gás e o manuseamento em fim de vida em conformidade. Dependendo das regulamentações locais e dos objetivos de sustentabilidade do projeto, tecnologias alternativas de isolamento também podem merecer avaliação.
Uma chave seccionadora sob carga SF6 montada em poste de 24kV é adequada para aplicações de distribuição externa quando suas classificações elétricas e especificações ambientais correspondem à instalação.
A adequação da aplicação depende de mais do que a tensão nominal. Os níveis de curto-circuito, as funções de comutação, a temperatura ambiente, a altitude, a severidade da poluição, a carga do vento, a resistência da montagem e as funções de controle necessárias devem ser avaliadas.
As equipes de aquisição devem avaliar o ambiente operacional completo em vez de escolher um dispositivo baseado apenas em tensão e corrente. Uma revisão estruturada pode reduzir lacunas nas especificações e evitar alterações dispendiosas durante a instalação.
Os compradores que comparam equipamentos de comutação também devem compreender a distinção entre uma chave de carga e um disjuntor. Uma chave de carga lida com tarefas normais de comutação especificadas, enquanto um disjuntor com classificação adequada é projetado para interromper correntes de falta dentro de sua capacidade de interrupção declarada. O projeto de proteção do sistema determina quais dispositivos são necessários e como eles operam juntos.
A instalação correta é essencial para a operação segura de equipamentos externos de média tensão. A instalação e o comissionamento devem ser realizados por eletricistas qualificados de acordo com procedimentos aprovados, com o circuito isolado e todos os controles de segurança relevantes instalados.
Os intervalos de manutenção devem seguir as instruções do fabricante, os regulamentos elétricos aplicáveis e o ambiente operacional real. A frequência de inspeção pode precisar aumentar quando o equipamento enfrenta condições climáticas severas, contaminação intensa, trocas frequentes ou condições operacionais anormais.
O manuseio do SF6 deve ser realizado por pessoal treinado, utilizando equipamentos e procedimentos apropriados. Nunca ventile gás intencionalmente como método de manutenção de rotina. Siga os requisitos ambientais aplicáveis para detecção, recuperação, armazenamento e descarte de vazamentos.
Sua principal função é estabelecer e interromper correntes de carga especificadas em uma rede externa de distribuição de média tensão. Ele também suporta operações de seccionamento de alimentadores e comutação controlada. A proteção contra falhas deve ser fornecida por um sistema de proteção adequadamente coordenado.
As informações publicadas do produto listam uma corrente nominal de 630A. Os compradores devem confirmar a configuração exata solicitada e suas classificações técnicas aplicáveis antes da compra.
Sim, a operação remota é suportada como opção de configuração do produto. O controlador necessário, fonte de alimentação auxiliar, interfaces de comunicação e compatibilidade de automação devem ser confirmados para o projeto.
Não. Uma chave seccionadora de carga é projetada para interromper correntes de carga especificadas, enquanto um disjuntor é projetado para interromper correntes de falta dentro de sua capacidade nominal de interrupção. A correta disposição dos equipamentos depende do estudo de proteção da rede e das normas aplicáveis.
Poder de Anqiang lista opções de tensão nominal de 11kV, 24kV e 33kV. A configuração disponível, os requisitos de isolamento e os detalhes dimensionais devem ser verificados com o fabricante.
Sim. Embora a câmara de gás selada possa reduzir a exposição à contaminação externa, inspeções periódicas continuam sendo necessárias. A manutenção deve abranger o mecanismo operacional, os componentes de isolamento, o sistema de controle e a condição do gás conforme especificado pelo fabricante.
Forneça a tensão do sistema, corrente nominal, frequência, ambiente de instalação, modo de operação necessário, tensão de controle, quantidade, padrões aplicáveis e localização do projeto. Diagramas unifilares, requisitos de montagem e quaisquer condições ambientais especiais podem ajudar o fornecedor a confirmar a configuração apropriada.
Uma chave seccionadora sob carga SF6 montada em poste de 24kV pode desempenhar um papel importante na distribuição moderna de média tensão, permitindo a comutação controlada de carga, suportando a seccionamento do alimentador e fornecendo opções para operação local ou remota. Sua eficácia depende da seleção elétrica correta, proteção coordenada contra falhas, instalação adequada e manutenção responsável a longo prazo.
A Anqiang Power oferece a série FLW34-24 para projetos de distribuição que exigem equipamentos de comutação montados em poste, com especificações publicadas de corrente nominal de 630A e múltiplas opções de tensão. Antes de fazer um pedido, confirme a ficha técnica, a configuração operacional, a adequação ambiental e a documentação de teste relevante. Se você estiver planejando uma atualização de utilidade pública, um projeto de distribuição industrial ou uma instalação de automação de distribuição, revise os detalhes do produto eContate-nospara discutir seus requisitos de tensão, especificações técnicas e necessidades de personalização com a equipe da Anqiang Power.
