A diferença entre disjuntores e chaves seccionadoras

Disjuntorese seccionadores podem interromper circuitos. Dependendo do número de pólos, podem operar em circuitos monofásicos ou trifásicos. A função de um disjuntor é proteger o circuito e o equipamento. Geralmente possui um recurso de disparo automático e pode ser operado com carga. Enquanto um seccionador é usado apenas para interromper o circuito. Geralmente não desliga automaticamente o circuito e não pode ser operado com carga. Este artigo, ao combinar as funções e classificações dos disjuntores e seccionadores, apresenta de forma elaborada as diferenças entre eles.

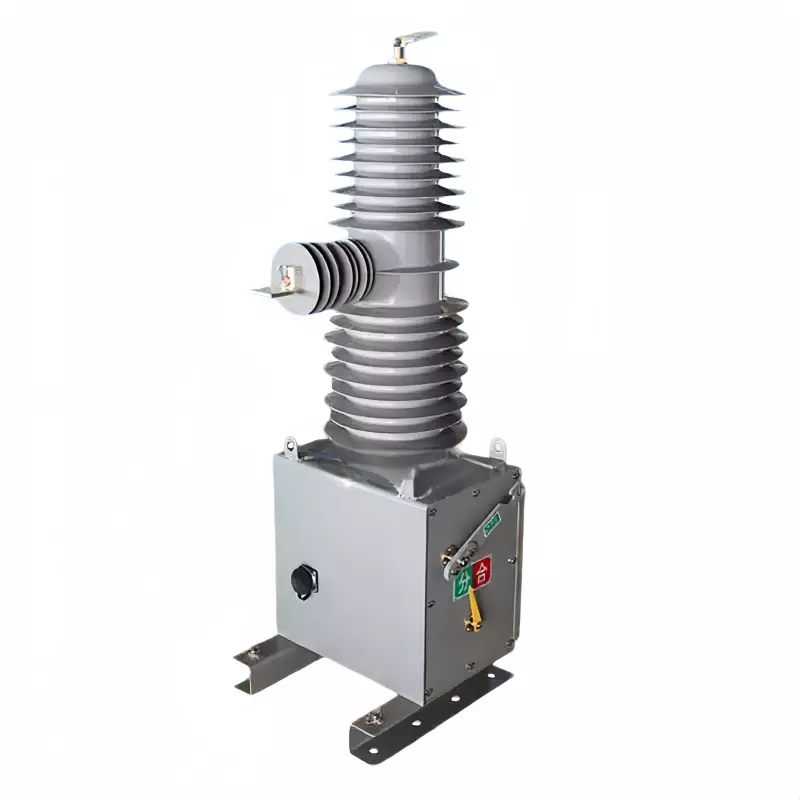

Disjuntor de baixa tensão

1. Função do disjuntor

Proteção contra sobrecarga: Assim que a corrente no circuito exceder a corrente nominal por um determinado período de tempo, o disjuntor desligará automaticamente o circuito. Por exemplo, se uma tomada estiver conectada com muitos aparelhos elétricos de alta potência e a corrente ficar sobrecarregada, o disjuntor irá desarmar para evitar que o circuito seja danificado devido ao superaquecimento e até mesmo para evitar causar um incêndio.

2. Proteção contra curto-circuito: Se ocorrer um curto-circuito no circuito, o que significa que a corrente repentinamente se torna extremamente alta, o disjuntor pode desligar rapidamente o circuito. Isso evita que a enorme corrente gerada pelo curto-circuito cause danos catastróficos aos fios, equipamentos elétricos, etc.

3. Proteção contra subtensão (disponível em alguns disjuntores): Quando a tensão da rede cai abaixo da tensão operacional normal em certa medida, o disjuntor pode desligar automaticamente o circuito para proteger o equipamento elétrico de ser danificado por subtensão. Depois que a tensão da rede volta ao normal, alguns disjuntores exigem reinicialização manual antes de serem reenergizados, enquanto outros podem fechar novamente automaticamente.

Disjuntor de baixa tensão

II. Funções do disjuntor

Fonte de alimentação de isolamento: A principal função da chave seccionadora é isolar de forma confiável os equipamentos elétricos que necessitam de manutenção da fonte de alimentação ativa, garantindo a segurança do pessoal de manutenção. Por exemplo, ao realizar manutenção no equipamento elétrico de uma determinada linha em uma subestação, ao operar a chave seccionadora, pode-se formar um ponto de ruptura claro entre o equipamento e a fonte de alimentação, evitando que uma fonte repentina de energia cause danos ao pessoal de manutenção.

2. Operação de comutação: Em um barramento duplo ou outro sistema de fiação, a chave isolante é utilizada para alterar o modo de conexão do circuito, permitindo que o equipamento ou linhas sejam comutados de um conjunto de barramentos para outro, garantindo assim o ajuste flexível do modo de operação do sistema de potência. No entanto, durante a operação de comutação, a chave isolante é geralmente usada em conjunto com dispositivos como disjuntores.

3. Operação de pequenos circuitos de corrente: A chave isolante pode abrir e fechar transformadores de tensão e pára-raios não defeituosos, barramentos, corrente capacitiva de equipamentos conectados diretamente ao barramento, bem como a chave faca de aterramento no ponto neutro do transformador, etc., que são todos pequenos circuitos de corrente.

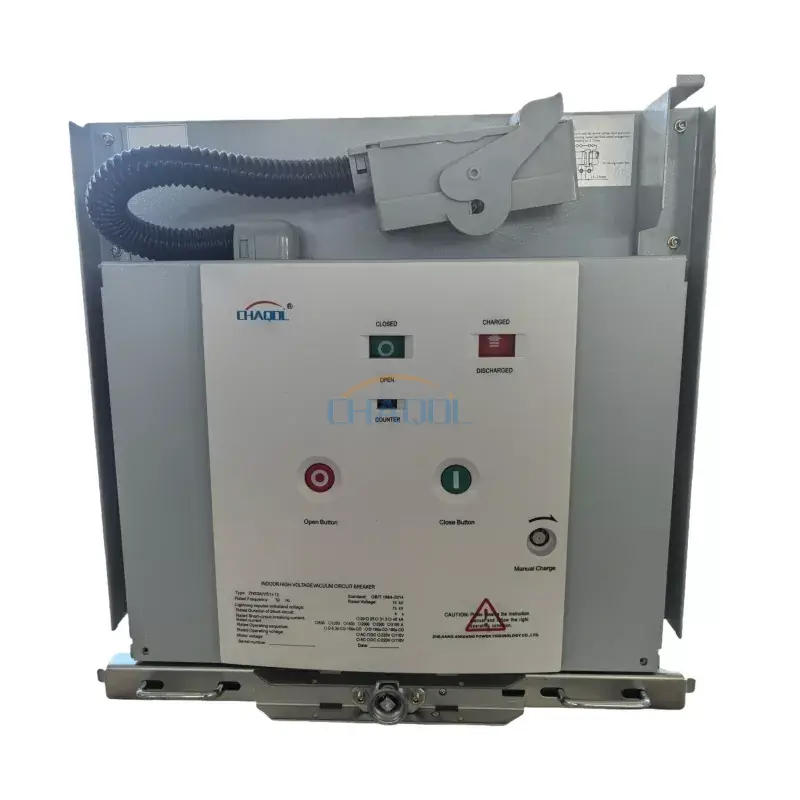

Disjuntor elétrico de baixa tensão

III. Disjuntores classificados por método de disparo

Disjuntor térmico: Utiliza principalmente o princípio de que a tira bimetálica dobra quando aquecida. Quando a corrente está sobrecarregada, a tira bimetálica dobra devido ao calor gerado pela corrente, acionando o mecanismo de disparo para desligar o circuito. O tempo de atuação deste disjuntor está relacionado ao tamanho da corrente de sobrecarga; quanto maior a corrente de sobrecarga, menor o tempo de ação.

2. Disjuntor Eletromagnético: Baseado no princípio da indução eletromagnética. Quando ocorre um curto-circuito no circuito, uma grande corrente repentina gera uma poderosa força eletromagnética, fazendo com que o mecanismo de disparo atue e desligue rapidamente o circuito. É extremamente sensível a correntes de curto-circuito.

3. Disjuntor Eletrônico: Detecta a magnitude da corrente e alterações através de componentes eletrônicos. Ele pode implementar funções de proteção com mais precisão, como sobrecarga e curto-circuito, e alguns disjuntores eletrônicos também possuem funções de controle remoto e comunicação, tornando-o um tipo de disjuntor relativamente avançado.

Chave seccionadora de baixa tensão

4. Classificação das chaves seccionadoras por local de instalação

Chave seccionadora interna: Geralmente instalada na sala de distribuição ou em outras áreas dos edifícios, é usada para isolar operações de equipamentos elétricos internos. Sua estrutura é relativamente compacta e seu volume é pequeno porque as condições do ambiente interno são relativamente estáveis.

2. Chaves seccionadoras externas: Instaladas em subestações externas, linhas de transmissão e outros locais, elas precisam ser capazes de suportar diversas condições climáticas complexas. Sua estrutura é relativamente robusta e possui excelentes propriedades à prova d'água, à prova de vento e à corrosão.

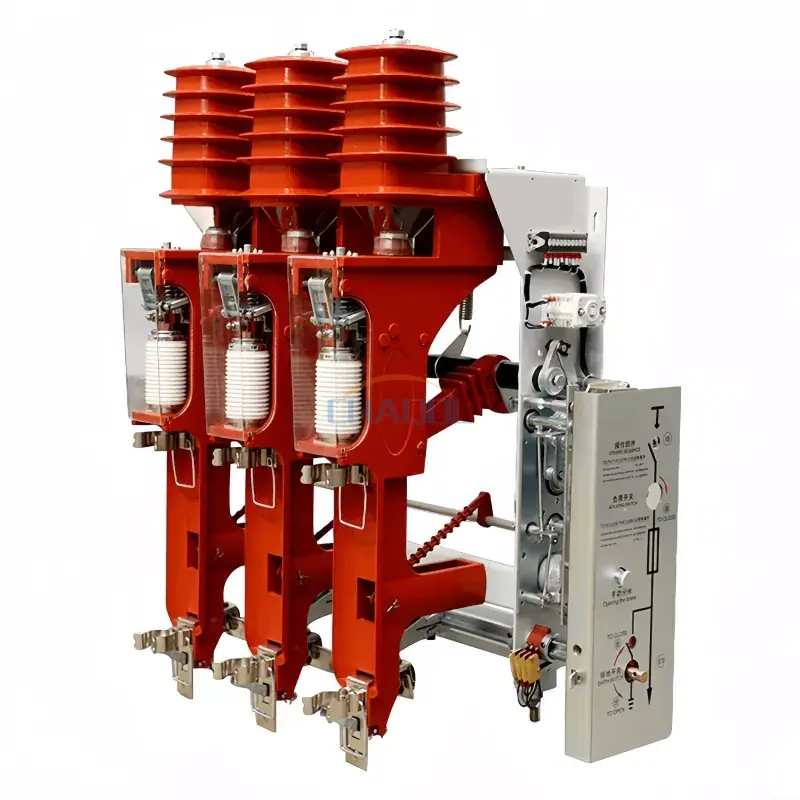

Chave seccionadora de alta tensão

V. Classificação das chaves seccionadoras com base no mecanismo operacional

Chave seccionadora manual: Requer operação manual através da manopla para realizar abertura e fechamento. A operação é simples e direta, com baixo custo. Geralmente é utilizado em situações com níveis de tensão mais baixos e operações menos frequentes.

2. Chave Isoladora Elétrica: As ações de abertura e fechamento são realizadas através de um mecanismo de operação elétrico. Este tipo de chave isolante permite o controle remoto, facilitando o controle centralizado e as operações automatizadas em grandes subestações e outras instalações semelhantes. Porém, possui um custo relativamente mais elevado e uma estrutura mais complexa.
