Disjuntor de alta tensão montado em poste de 24kV

O disjuntor de alta tensão montado em poste de 24kV é um disjuntor a vácuo externo da série ZW32-24 projetado para sistemas de distribuição de energia de média tensão. É amplamente utilizado para chavear correntes de carga, interromper correntes de sobrecarga e eliminar falhas de curto-circuito em redes elétricas. Apresentando tecnologia avançada de interrupção a vácuo, uma estrutura resistente à corrosão e mecanismos operacionais confiáveis, este disjuntor garante operação segura e estável em subestações, instalações industriais, projetos de energia renovável e sistemas de distribuição de serviços públicos.

Como fabricante profissional de disjuntores a vácuo de 24 kV, fornecemos soluções duráveis ​​e de alto desempenho para concessionárias de energia, empreiteiros elétricos, projetos EPC e operadores de redes de distribuição em todo o mundo.

O que é um disjuntor de alta tensão montado em poste de 24kV?

Um disjuntor a vácuo montado em poste (VCB) de 24kV é um dispositivo de comutação externo de média tensão instalado em postes para proteger os sistemas de distribuição de energia contra sobrecargas, curtos-circuitos e falhas elétricas. O disjuntor utiliza interruptores a vácuo para extinguir arcos com rapidez e segurança, proporcionando excelente desempenho de isolamento e longa vida útil.

Em comparação com os disjuntores a óleo tradicionais e os disjuntores a SF6, os disjuntores a vácuo oferecem vantagens significativas, incluindo menores requisitos de manutenção, respeito ao meio ambiente, maior confiabilidade operacional e maior vida mecânica.

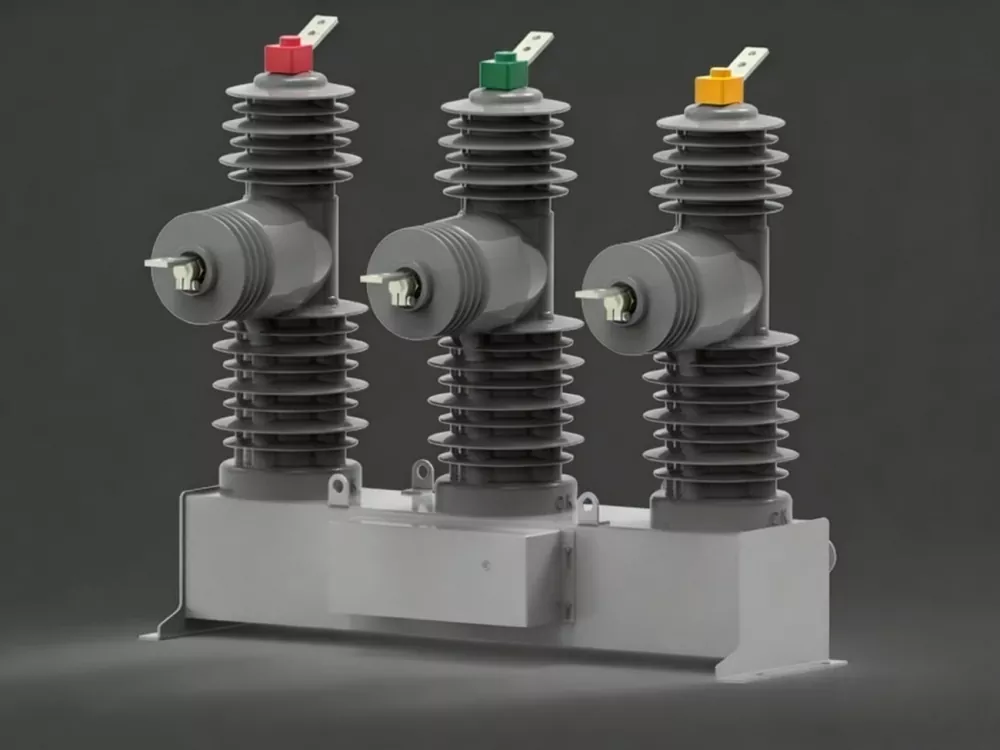

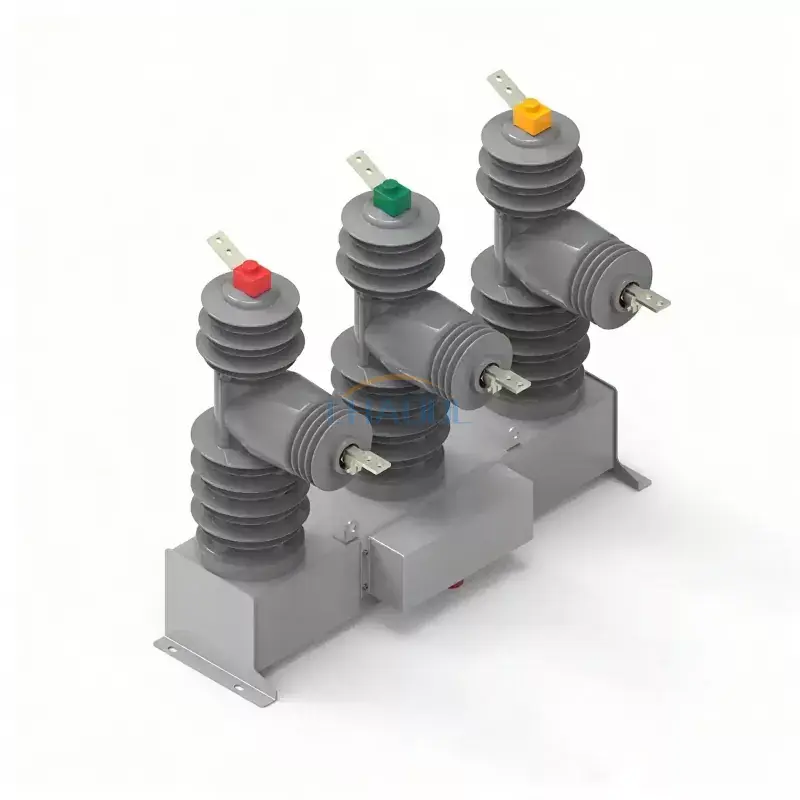

Diagrama de Aparência

A estrutura compacta montada em poste foi projetada para instalação externa e operação de longo prazo em condições ambientais exigentes. Sua construção robusta garante excelente resistência à umidade, poeira, radiação ultravioleta e corrosão.

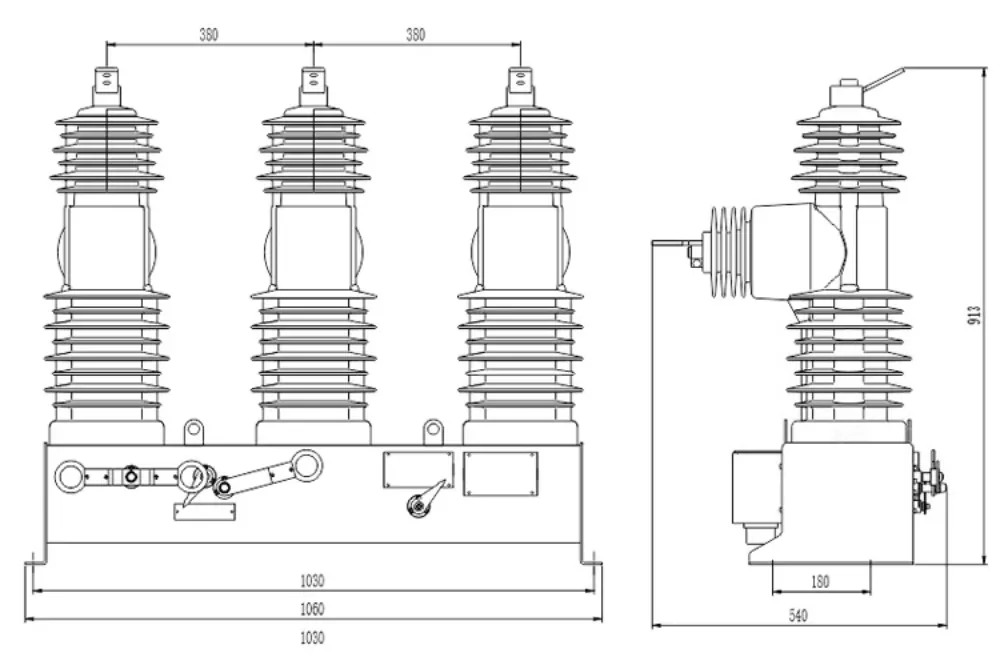

Diagrama de Dimensões do Produto

O design estrutural otimizado minimiza os requisitos de espaço de instalação, mantendo ao mesmo tempo um alto desempenho de isolamento e segurança operacional. O tamanho compacto também reduz os custos de transporte e instalação.

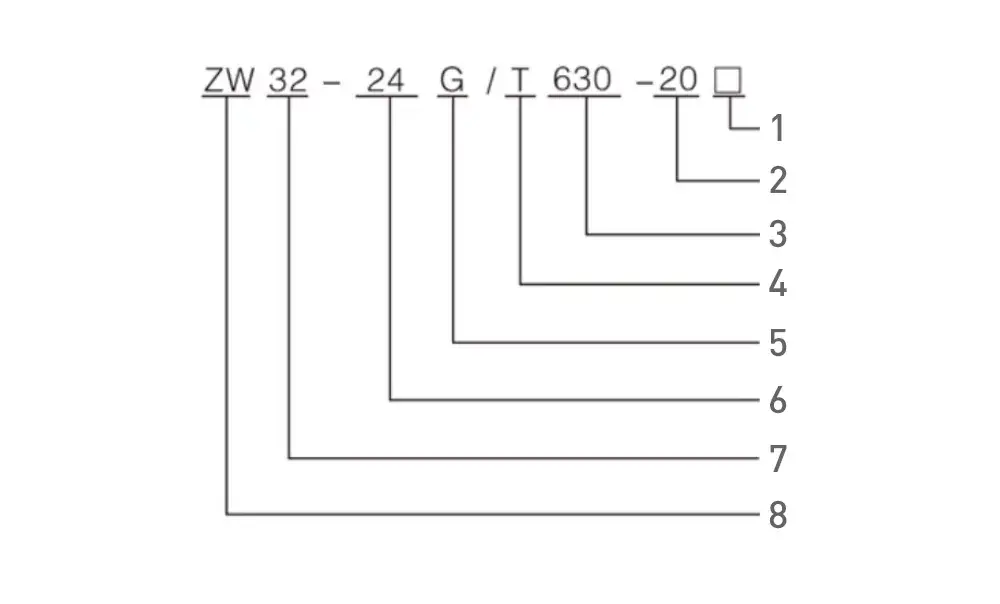

Parâmetros Técnicos

1. Operado eletricamente

2. Corrente nominal de interrupção de curto-circuito (KA)

3. Corrente nominal (A)

4. Mecanismo operacional de mola

5. Com interruptor de isolamento

6. Tensão nominal (KV)

7. Número de série do projeto

8. Disjuntor a vácuo externo

Principais recursos

Tecnologia avançada de extinção de arco a vácuo

O interruptor a vácuo extingue rapidamente os arcos elétricos durante as operações de comutação, melhorando significativamente a segurança e reduzindo o desgaste dos contatos. Esta tecnologia proporciona excelente rigidez dielétrica e desempenho de interrupção confiável durante todo o ciclo de vida do produto.

Alta capacidade de interrupção de curto-circuito

Com uma corrente nominal de interrupção de curto-circuito de até 25kA, o disjuntor pode isolar efetivamente falhas e proteger equipamentos elétricos valiosos contra danos causados ​​por condições de corrente anormais.

Excelente adaptabilidade ambiental ao ar livre

A caixa é fabricada em aço inoxidável de alta qualidade ou aço revestido com Dacromet e acabada com revestimentos resistentes a UV. Isso fornece proteção superior contra corrosão, névoa salina, umidade, poeira e condições climáticas adversas.

Mecanismo Operacional de Mola Confiável

O mecanismo operado por mola oferece desempenho rápido de abertura e fechamento com baixo ruído operacional e ressalto mínimo. Garante operação mecânica estável e vida útil prolongada.

Baixo consumo de energia

O mecanismo operacional requer menos de 70 W de energia externa, tornando-o adequado para instalações remotas e fácil integração com sistemas de energia de reserva.

Aplicações

O disjuntor a vácuo externo de 24kV é amplamente utilizado em:

• Redes de distribuição de energia
• Subestações elétricas
• Empresas industriais e de mineração
• Projetos de eletrificação rural
• Centrais solares fotovoltaicas
• Sistemas de geração de energia eólica
• Projetos de automação de redes inteligentes
• Sistemas de transmissão e distribuição de serviços públicos

Características estruturais

1. Gabinete de alta resistência
O gabinete adota construção em aço inoxidável ou placa de aço com tratamento especial. O tratamento anticorrosivo avançado melhora significativamente a resistência ao envelhecimento ambiental e à exposição química.

2. Poste de isolamento de borracha de silicone
O poste isolado APG é encapsulado com borracha de silicone de alto desempenho, proporcionando excelentes características de isolamento, capacidade anticondensação e confiabilidade a longo prazo.

3. Unidade Interruptora a Vácuo
O interruptor a vácuo serve como componente central de comutação e garante interrupção confiável da corrente com requisitos mínimos de manutenção.

4. Compatibilidade de controle inteligente
Controladores inteligentes opcionais podem ser integrados para monitoramento remoto, detecção de falhas, comutação remota e comunicação do sistema SCADA.

Benefícios para usuários de serviços públicos e industriais

• Isolamento rápido de falhas e maior confiabilidade do sistema
• Redução dos custos de manutenção e operação
• Longa vida útil mecânica e elétrica
• Alta segurança operacional e desempenho de comutação
• Tecnologia de interrupção de vácuo ecologicamente correta
• Adequado para ambientes externos agressivos
• Fácil instalação e manutenção
• Compatibilidade com rede inteligente e SCADA

Requisitos do ambiente de instalação

Para um desempenho ideal, o disjuntor montado em poste de 24kV deve ser instalado nas seguintes condições:

• Temperatura ambiente entre -30°C e +40°C
• Altitude não superior a 1500 metros
• Nenhuma vibração severa ou choque mecânico
• Sem gases altamente corrosivos ou ambientes explosivos
• Aterramento adequado de acordo com as normas elétricas

Por que escolher nosso disjuntor de alta tensão montado em poste de 24kV?

• Fabricante profissional de painéis de média tensão
• Rigoroso controle de qualidade e testes de fábrica
• Serviços de personalização OEM e ODM
• Tecnologia confiável de interruptores a vácuo
• Preços competitivos direto da fábrica
• Suporte de entrega global rápida
• Assistência técnica abrangente
• Serviço pós-venda de longo prazo

Perguntas frequentes

Qual é a principal função de um disjuntor de alta tensão montado em poste de 24kV?

É usado para comutar correntes de carga, interromper correntes de sobrecarga e isolar falhas de curto-circuito em sistemas de distribuição de energia de média tensão.

O disjuntor pode ser controlado remotamente?

Sim. Unidades de controle inteligentes opcionais podem suportar operação remota, monitoramento, diagnóstico de falhas e comunicação SCADA.

Este disjuntor é adequado para projetos de energia solar e eólica?

Sim. É amplamente utilizado em usinas de energia renovável, incluindo parques solares fotovoltaicos, parques eólicos e projetos de armazenamento de energia.

Quais são as vantagens dos disjuntores a vácuo sobre os disjuntores SF6?

Os disjuntores a vácuo são ecologicamente corretos, exigem menos manutenção, têm vida útil mais longa e eliminam a necessidade de manuseio de gás SF6.

Você oferece suporte a especificações OEM e personalizadas?

Sim. Podemos fornecer configurações personalizadas, mecanismos operacionais, controladores inteligentes e serviços de marca de acordo com os requisitos do projeto.
