Como fabricante profissional de equipamentos de energia,Poder de Anqiangfornece um confiávelTransformador de Corrente de Sequência Zeroprojetado para detectar corrente residual e suportar proteção contra falha à terra em sistemas de distribuição de energia. Sua estrutura de núcleo dividido, desempenho magnético estável e instalação conveniente o tornam adequado para aplicações de proteção e monitoramento onde a detecção rápida de falhas e a operação confiável são essenciais.
Um transformador de corrente de sequência zero é um transformador de corrente especializado usado para detectar corrente residual ou de sequência zero causada por desequilíbrio de corrente e falhas à terra. Ao contrário dos transformadores de corrente convencionais que medem principalmente correntes de fases individuais, este dispositivo monitora a corrente combinada que passa pelo núcleo do transformador. Em condições normais de operação, a soma vetorial das correntes monitoradas é próxima de zero. Quando ocorre uma falha à terra ou um caminho de fuga, o equilíbrio muda e uma corrente residual é detectada. Este sinal pode então ser transferido para um relé de proteção para iniciar uma ação de proteção apropriada.
Para redes de distribuição industrial, subestações, conjuntos de manobra e projetos de modernização, a seleção do transformador certo requer atenção ao projeto do núcleo, tamanho da abertura, isolamento, método de instalação, precisão, compatibilidade do relé e condições ambientais. Um transformador de corrente de sequência zero devidamente selecionado pode melhorar o monitoramento de faltas e, ao mesmo tempo, ajudar os sistemas de proteção a responder de forma mais eficaz.
O que é um transformador de corrente de sequência zero?
Como funciona um transformador de corrente de sequência zero?
Quais são os principais recursos de um transformador de corrente moderno de sequência zero?
Onde é usado um transformador de corrente de sequência zero?
Como você deve selecionar o transformador certo?
O que deve ser considerado durante a instalação?
Especificações do produto e referência de seleção
Um transformador de corrente de sequência zero, geralmente chamado de transformador de corrente de equilíbrio central ou transformador de corrente residual, é projetado para detectar desequilíbrio de corrente dentro de um circuito elétrico. Sua principal aplicação é identificar correntes residuais associadas a falhas à terra, problemas de isolamento ou caminhos de fuga.
O conceito de operação é diferente daquele de um transformador de corrente de fase convencional. Em vez de medir apenas um condutor, os condutores pertencentes ao circuito protegido passam através do núcleo magnético. Quando as correntes que fluem através dos condutores estão equilibradas, seus efeitos magnéticos se cancelam em grande parte. Quando uma falha faz com que a corrente flua através de um caminho não intencional, um campo magnético residual se desenvolve no núcleo e o enrolamento secundário produz um sinal correspondente.
Este princípio de funcionamento permite que o transformador trabalhe em conjunto com relés de proteção e outros equipamentos de monitoramento. Para engenheiros elétricos e integradores de sistemas, o dispositivo serve, portanto, como um importante componente de detecção dentro de um esquema geral de proteção contra falta à terra.
O princípio de funcionamento está intimamente relacionado com a Lei Atual de Kirchhoff. Em um circuito trifásico balanceado, a soma vetorial das correntes de fase é teoricamente zero:
Ia + Ib + Ic = 0
Consequentemente, o fluxo magnético gerado dentro do núcleo é minimizado e a saída secundária permanece muito pequena.
Quando ocorre uma falta à terra, parte da corrente sai do circuito pretendido através de um caminho não intencional. O equilíbrio atual é, portanto, perturbado:
Ia + Ib + Ic ≠ 0
A corrente residual resultante cria um fluxo magnético no núcleo. O enrolamento secundário gera então um sinal elétrico que pode ser detectado por um relé de proteção.
Uma sequência de proteção típica pode ser resumida da seguinte forma:
Este processo permite que um sistema de proteção identifique correntes residuais anormais sem depender apenas de medições de transformadores de corrente de fase individuais.

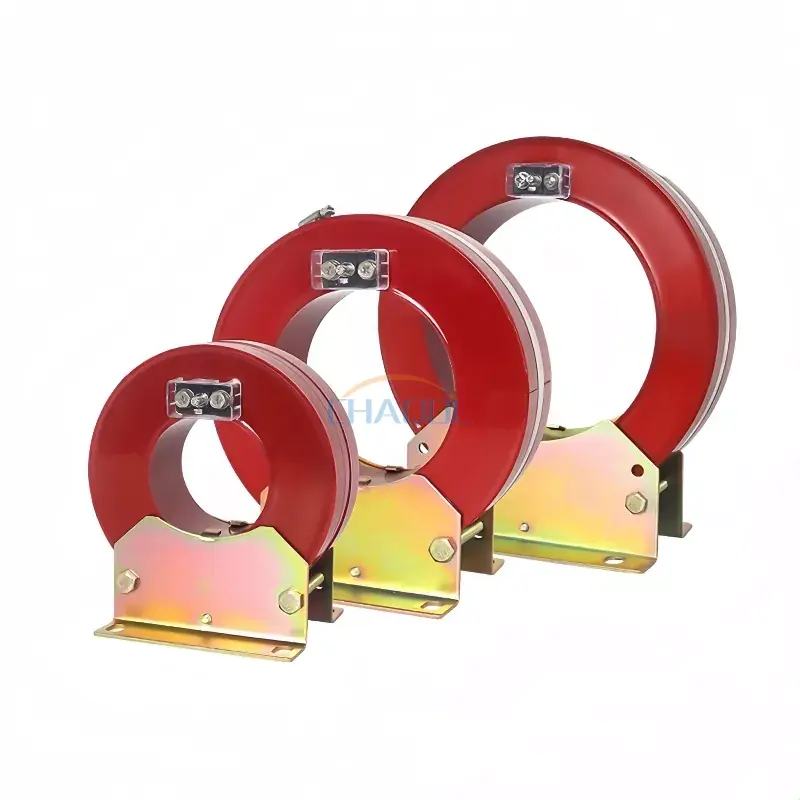

Para aplicações elétricas industriais, a construção mecânica e o desempenho eletromagnético são igualmente importantes. A série LXK da Anqiang Power usa um design de núcleo dividido com fundição a vácuo de resina epóxi, permitindo que o transformador seja instalado ao redor dos cabos primários existentes sem a necessidade de remoção do cabo. Isto pode ser particularmente valioso para projetos de modernização e manutenção onde minimizar o tempo de inatividade é uma prioridade.
Várias características devem ser consideradas ao avaliar este tipo de transformador:
Estas características tornam os projetos de núcleo dividido especialmente práticos ao atualizar a infraestrutura elétrica existente sem modificação extensiva do circuito primário.
Um transformador de corrente de sequência zero pode ser integrado em uma ampla gama de sistemas de distribuição e proteção de energia. Sua função principal é fornecer informações sobre corrente residual para equipamentos de proteção ou monitoramento.
As aplicações típicas incluem:
Por exemplo, num armário de distribuição, o transformador pode monitorizar os condutores que alimentam um circuito a jusante. Se a deterioração do isolamento fizer com que a corrente flua em direção à terra, a corrente residual resultante poderá ser detectada e transmitida a um relé de proteção. O relé pode então determinar se a condição medida requer interrupção do circuito.
Essa abordagem é valiosa porque a detecção precoce de condições anormais de corrente pode ajudar a reduzir o risco de danos ao equipamento, tempo de inatividade prolongado e incidentes de segurança elétrica.
A escolha de um transformador de corrente de sequência zero não deve ser baseada apenas no tamanho da abertura. Os engenheiros devem avaliar o sistema elétrico, o ambiente de instalação, o relé de proteção e o arranjo mecânico em conjunto.
| Fator de seleção | O que considerar | Por que é importante |
|---|---|---|
| Abertura central | Combine o diâmetro interno com o arranjo do cabo ou condutor | Garante instalação prática e espaço livre suficiente |
| Tensão do sistema | Confirme a compatibilidade com o sistema elétrico | Suporta isolamento adequado e operação segura |
| Corrente residual | Determine o intervalo de detecção esperado | Ajuda a garantir uma sensibilidade de proteção adequada |
| Compatibilidade de relé | Verifique os requisitos de saída secundária e relé | Garante que o sistema de proteção possa interpretar corretamente o sinal |
| Método de instalação | Considere a construção de núcleo sólido ou de núcleo dividido | Os modelos de núcleo dividido são vantajosos para aplicações de modernização |
| Condições Ambientais | Temperatura, nível de poluição, umidade e local de instalação | Suporta operação confiável de longo prazo |
Para aplicações de modernização, um transformador de núcleo dividido pode oferecer uma vantagem prática significativa porque os técnicos geralmente podem instalá-lo em torno de um arranjo de cabos existente, em vez de desmontar completamente o circuito primário.
A instalação correta é essencial para uma medição confiável da corrente residual. O roteamento do condutor através da abertura do transformador deve seguir o projeto de proteção para que o transformador meça a relação de corrente completa do circuito protegido.
Antes da instalação, os engenheiros devem verificar:
Para a série LXK referenciada, as condições normais de operação declaradas incluem instalação interna, uma faixa de temperatura ambiente de -5°C a 40°C e ambientes não corrosivos e de baixa poluição. Os engenheiros devem sempre confirmar as condições reais do projeto em relação à documentação técnica do produto selecionado antes da instalação.
A série LXK da Anqiang Power oferece múltiplas opções de abertura para acomodar diferentes arranjos de cabos primários. As dimensões disponíveis variam de aproximadamente 80 mm a 300 mm, proporcionando flexibilidade aos engenheiros ao integrar o transformador em equipamentos de distribuição existentes.
| Modelo | Abertura D | Dimensão E | Dimensão L | Dimensão L1 |
|---|---|---|---|---|
| LXK-80 | Φ80 | 58mm | 130 milímetros | 123 milímetros |
| LXK-100 | Φ100 | 58mm | 130 milímetros | 122 milímetros |
| LXK-120 | Φ120 | 57 milímetros | 130 milímetros | 120 milímetros |
| LXK-150 | Φ150 | 58mm | 190 milímetros | 123 milímetros |
| LXK-180 | Φ180 | 58mm | 190 milímetros | 125 milímetros |
| LXK-200 | Φ200 | 60mm | 280 milímetros | 129 milímetros |
| LXK-240 | Φ240 | 80mm | 280 milímetros | 167 milímetros |
| LXK-260 | Φ260 | 55mm | 280 milímetros | 120 milímetros |
| LXK-300 | Φ300 | 80mm | 280 milímetros | 170 milímetros |
Para obter informações detalhadas sobre o produto, os engenheiros podem revisar oPágina do produto do transformador de corrente de sequência zeroe compare os tamanhos de abertura disponíveis com os requisitos físicos da instalação.
Seu objetivo principal é detectar corrente residual ou de seqüência zero associada a faltas à terra e fuga de corrente. A saída pode ser conectada a um relé de proteção para monitoramento e isolamento de falhas.
Sim. Uma construção de núcleo dividido é especificamente vantajosa para aplicações de modernização e manutenção porque o transformador pode ser montado em torno de um cabo existente sem a necessidade de desconectar o cabo primário.
Um transformador de corrente convencional geralmente mede a corrente em um condutor individual, enquanto um transformador de seqüência zero detecta a corrente residual resultante da relação vetorial dos condutores que passam por seu núcleo.
As aplicações típicas incluem gabinetes de distribuição, subestações, unidades principais de anel, sistemas de proteção de transformadores, conjuntos de manobra e painéis de proteção de disjuntores.
Fatores importantes incluem a abertura do núcleo, requisitos do sistema elétrico, corrente residual esperada, saída secundária, compatibilidade do relé, requisitos de isolamento, método de instalação e condições ambientais.
Um transformador de corrente de sequência zero é um componente de detecção crítico para sistemas modernos de detecção de falta à terra e proteção elétrica. Ao monitorar a corrente residual criada quando o equilíbrio normal da corrente é perturbado, ele fornece aos relés de proteção informações valiosas para identificar condições operacionais anormais. A construção com núcleo dividido melhora ainda mais a flexibilidade de instalação, especialmente em projetos de modernização e manutenção.
Para projetos que exigem detecção confiável de corrente residual, a Anqiang Power oferece soluções da série LXK com vários tamanhos de abertura, fundição a vácuo de resina epóxi, núcleos de aço silício laminados a frio e enrolamentos de cobre sem oxigênio. Se você estiver selecionando um transformador adequado para uma rede de distribuição, conjunto de manobra ou sistema de proteção,Contate-nospara discutir seus requisitos técnicos e encontrar uma solução de transformador de corrente de sequência zero adequada para sua aplicação.
