Interruptor de subestação 40,5KV com transformador de corrente

O disjuntor de subestação ZW7-40.5 40,5KV com transformador de corrente é um disjuntor a vácuo externo de alta tensão projetado para subestações, usinas de energia, instalações industriais e redes de distribuição de energia urbanas ou rurais. Ele combina um interruptor a vácuo de alto desempenho com transformadores de corrente integrados para fornecer funções confiáveis ​​de comutação, proteção, medição e controle para sistemas elétricos de média e alta tensão.

O disjuntor possui um isolador superior de porcelana que aloja o interruptor a vácuo e um isolador inferior de suporte de porcelana que garante excelente resistência mecânica e desempenho de isolamento. Os transformadores de corrente externos permitem monitoramento preciso da corrente e coordenação de proteção, ao mesmo tempo que simplificam as operações de instalação e manutenção.

Projetado para serviço externo de longo prazo, este disjuntor a vácuo de 40,5KV oferece excelente desempenho de vedação, forte resistência ao envelhecimento, rigidez dielétrica superior e excelente adaptabilidade ambiental. Sua tecnologia de interrupção a vácuo elimina riscos de incêndio e explosão, proporcionando ao mesmo tempo uma longa vida útil elétrica e mecânica.

Disponível em classificações de tensão de 33KV, 35KV e 40,5KV, a série ZW7 é amplamente utilizada para comutação de corrente de carga, proteção contra sobrecarga, interrupção de curto-circuito e isolamento de sistema em redes de transmissão e distribuição.

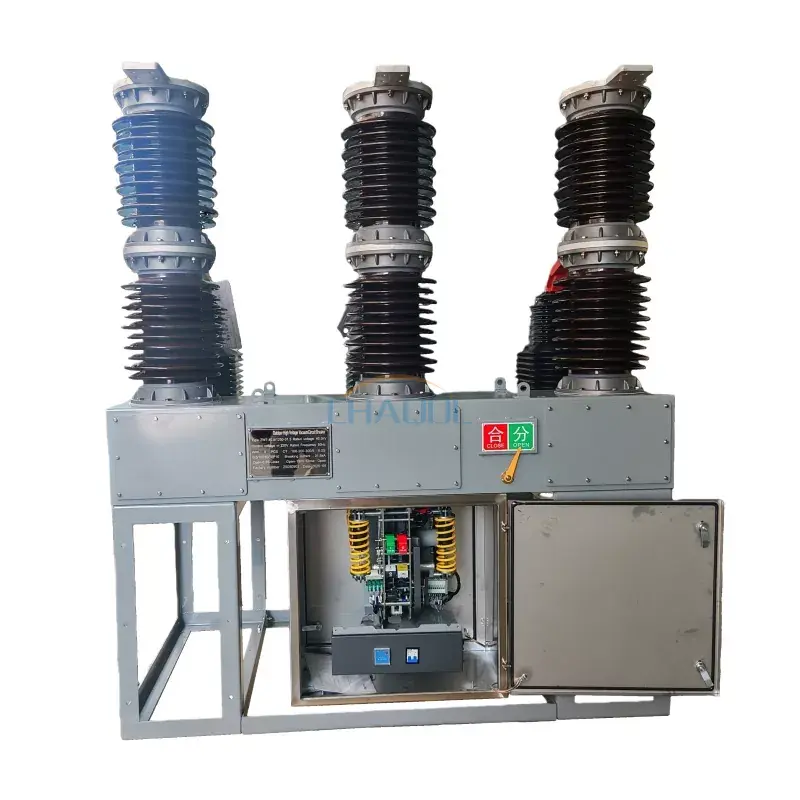

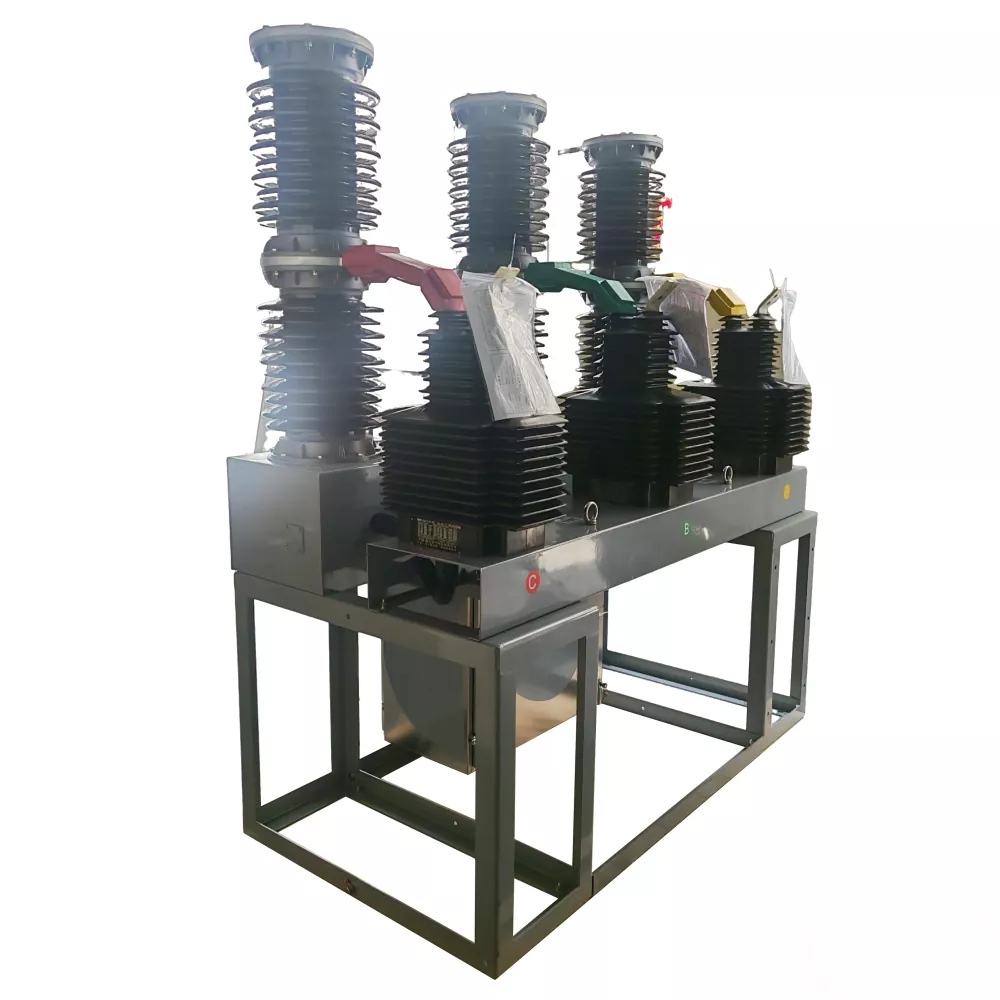

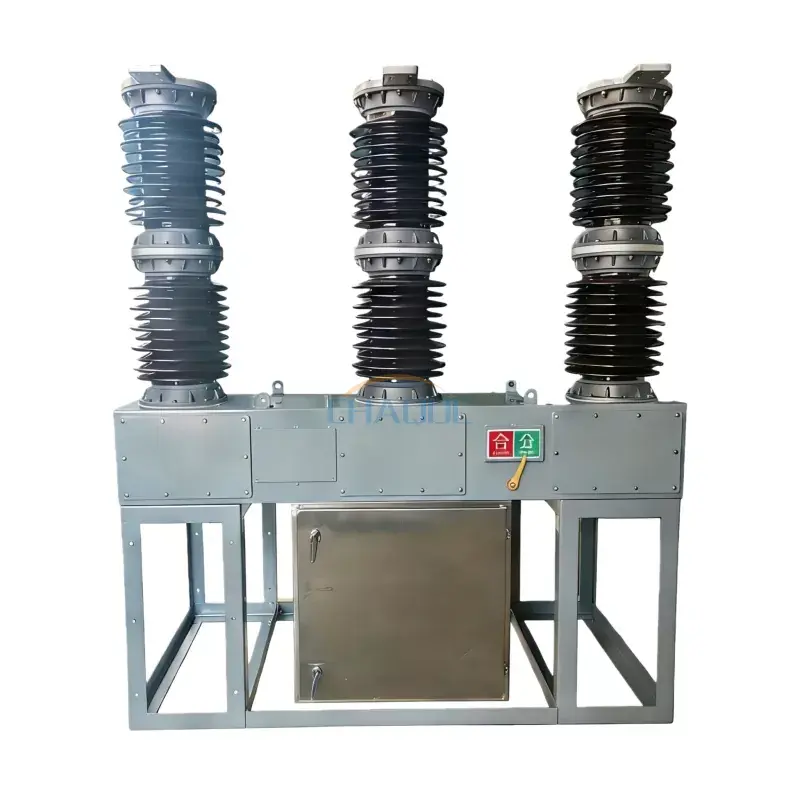

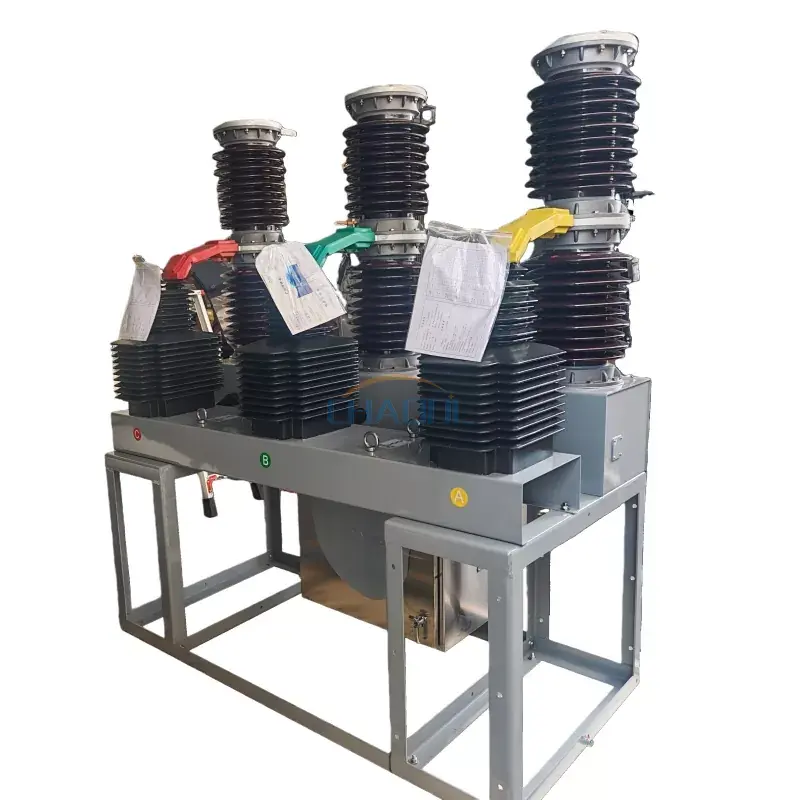

Diagrama de aparência do produto

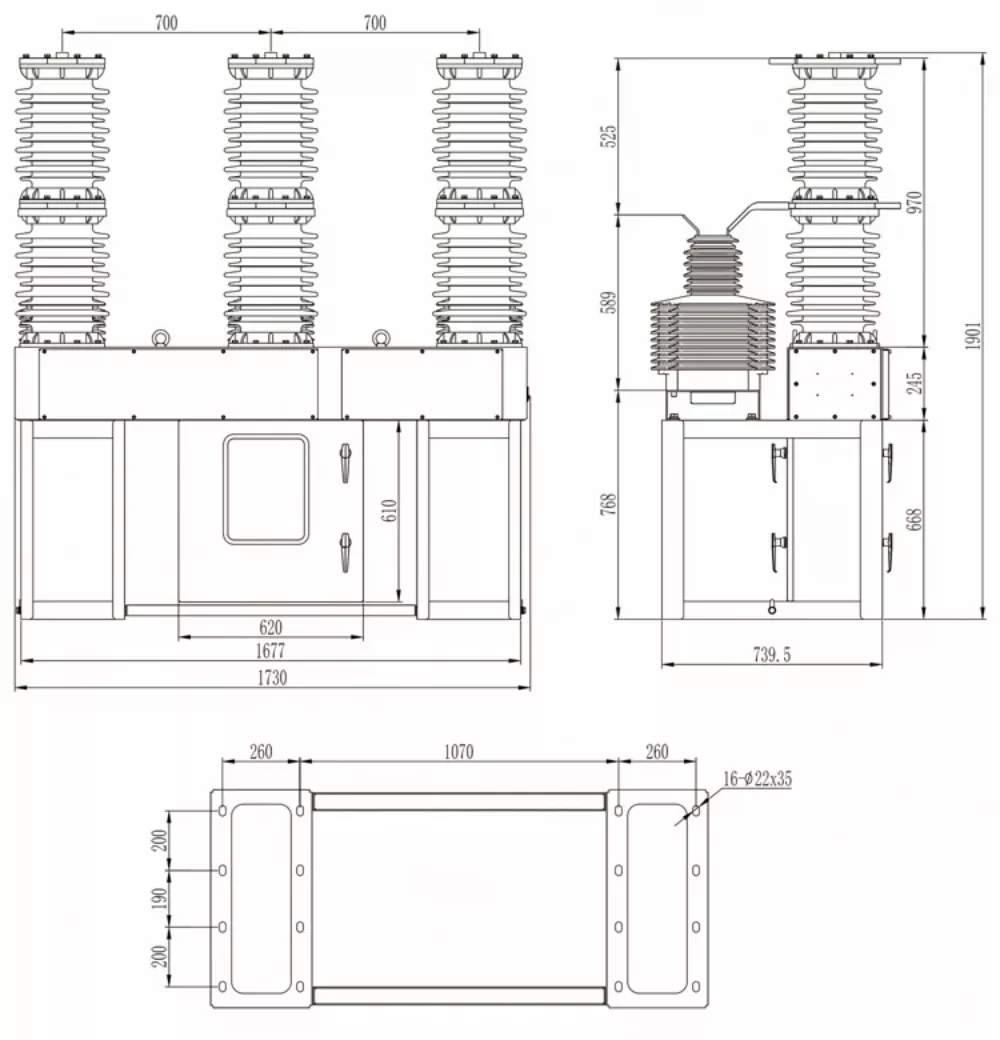

Desenho Dimensional

Parâmetros Técnicos

Recursos do produto

• A tecnologia avançada de interrupção a vácuo garante extinção confiável do arco e isolamento de falhas.
• Os transformadores de corrente integrados fornecem funções precisas de medição, monitoramento e proteção.
• Adequado para sistemas de distribuição de média e alta tensão de 33KV, 35KV e 40,5KV.
• Isoladores de porcelana de alta resistência oferecem excelente desempenho de isolamento e estabilidade mecânica.
• O design selado do interruptor a vácuo oferece longa vida útil e requisitos mínimos de manutenção.
• Excelente resistência ao envelhecimento, umidade, poluição e ambientes externos agressivos.
• Suporta operação manual e motorizada para integração flexível do sistema.
• A estrutura independente do transformador de corrente simplifica a inspeção, calibração, substituição e manutenção.
• A alta capacidade de interrupção de curto-circuito de até 31,5KA garante proteção confiável do sistema de energia.
• Sem óleo, sem risco de explosão e operação ecologicamente correta.

Aplicativos

O disjuntor de subestação de 40,5KV com transformador de corrente é amplamente utilizado em sistemas de energia de média e alta tensão que exigem funções confiáveis ​​de comutação, proteção e controle.

• Subestações elétricas
• Redes de transmissão e distribuição de energia
• Projetos de redes de serviços públicos
• Centrais hidrelétricas
• Usinas termelétricas
• Sistemas de geração de energia eólica
• Projetos de energia solar
• Instalações de mineração e metalurgia
• Plantas industriais
• Sistemas de fornecimento de energia ferroviária e de transporte
• Redes de distribuição elétrica urbana e rural

Vantagens Técnicas

Comparado com os disjuntores a óleo tradicionais e disjuntores SF6, o disjuntor a vácuo externo ZW7-40.5 oferece confiabilidade operacional superior, requisitos de manutenção reduzidos e vida útil mais longa. O interruptor a vácuo extingue efetivamente os arcos dentro de uma câmara de vácuo selada, minimizando a erosão do contato e melhorando o desempenho da comutação.

O projeto integrado do transformador de corrente suporta proteção precisa de relés, monitoramento de falhas, medição de corrente e automação de sistema, tornando-o uma solução ideal para aplicações modernas de rede inteligente e distribuição de energia.

Com excelente rigidez dielétrica, alta resistência mecânica e operação estável sob condições ambientais exigentes, o disjuntor a vácuo de 40,5KV é a escolha preferida para empresas de serviços públicos, empreiteiros EPC e projetos de infraestrutura elétrica em todo o mundo.

Perguntas frequentes

Para que é usado um disjuntor a vácuo de 40,5KV?

Um disjuntor a vácuo de 40,5KV é usado para proteger e controlar sistemas de energia de média e alta tensão, interrompendo correntes de carga, correntes de sobrecarga e correntes de falha de curto-circuito em subestações e redes de distribuição elétrica.

Por que um transformador de corrente está integrado ao disjuntor?

O transformador de corrente integrado fornece medição precisa de corrente, entrada de relé de proteção, monitoramento de falhas e funções de controle de automação, melhorando a segurança geral do sistema e a eficiência operacional.

Quais são as vantagens dos disjuntores a vácuo?

Os disjuntores a vácuo proporcionam extinção rápida do arco, longa vida útil, baixos requisitos de manutenção, alta confiabilidade, respeito ao meio ambiente e desempenho elétrico superior em comparação com as tecnologias convencionais.

O disjuntor ZW7-40.5 pode ser instalado ao ar livre?

Sim. O disjuntor a vácuo externo ZW7-40.5 foi projetado especificamente para instalação externa e pode suportar várias condições ambientais, incluindo flutuações de temperatura, umidade e poluição.

Quais indústrias comumente usam disjuntores de subestação de 40,5KV?

Esses disjuntores são amplamente utilizados em concessionárias, subestações, usinas de geração de energia, projetos de energia renovável, operações de mineração, instalações industriais, infraestrutura de transporte e sistemas de distribuição elétrica em grande escala.
