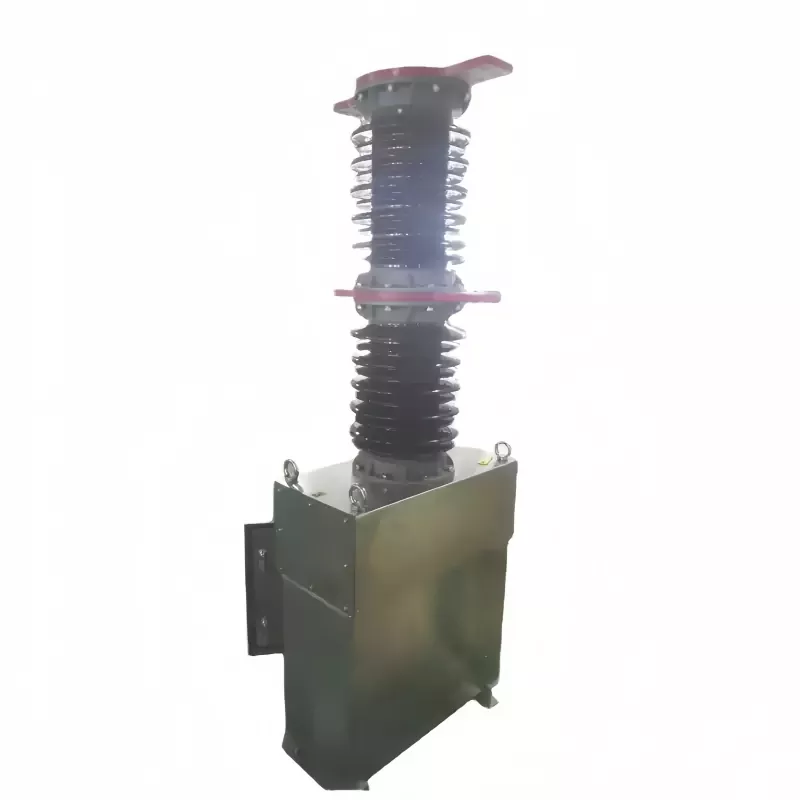

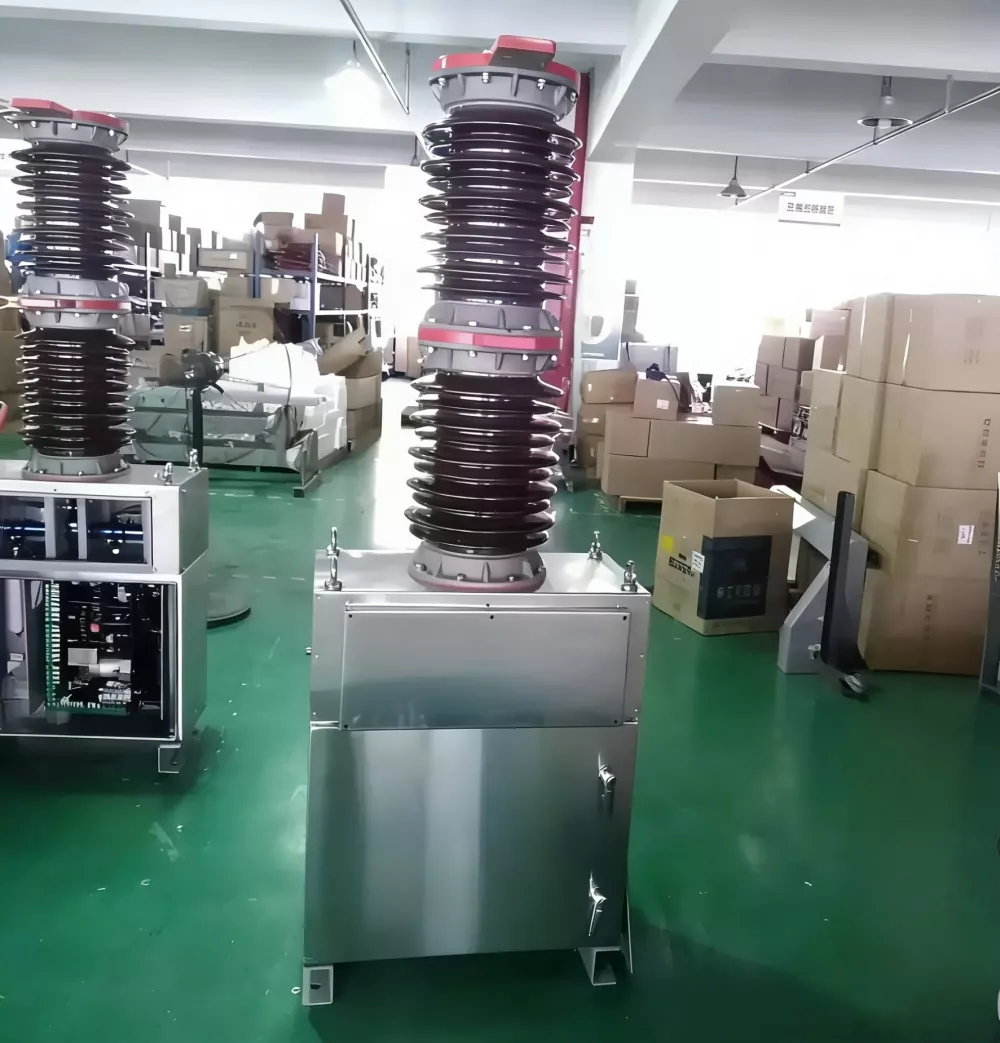

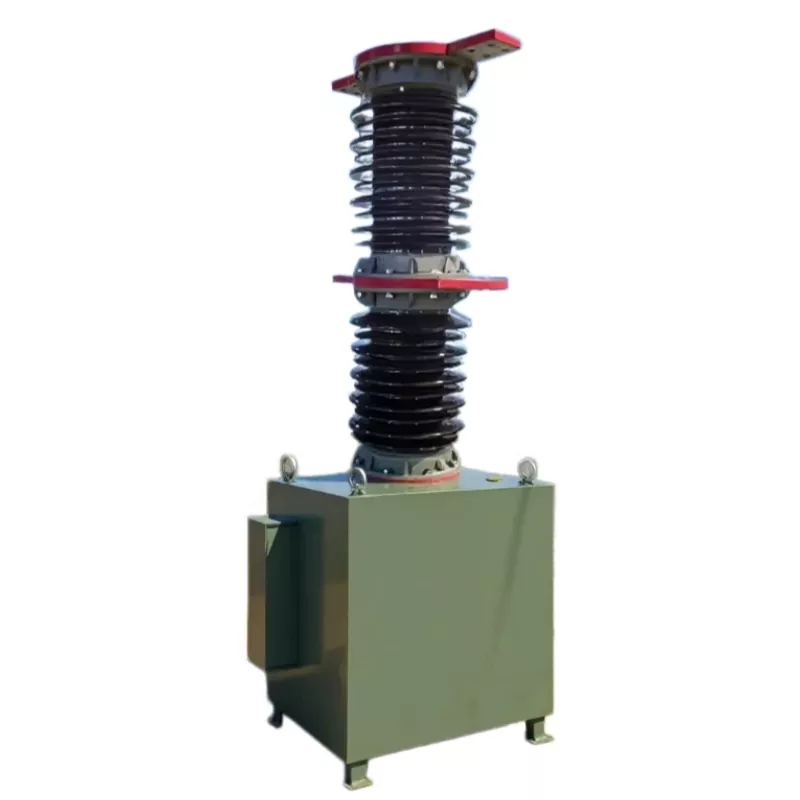

Disjuntor a vácuo de pólo único 27,5KV

ODisjuntor a vácuo de pólo único 27,5kV(série ZW7) foi projetado especificamente para sistemas eletrificados de distribuição de energia ferroviária, onde o desempenho de comutação confiável e a alta capacidade de interrupção de falhas são essenciais. É amplamente utilizado em redes de energia de tração operando a 27,5 kV, oferecendo desempenho estável sob comutação frequente e condições externas adversas.

Projetado com uma câmara de extinção de arco a vácuo e estrutura unipolar compacta, oDisjuntor a vácuo de pólo único 27,5kVgarante rápida interrupção de correntes de falta, minimizando os requisitos de manutenção. Seu design leve o torna adequado para aplicações montadas em postes e alimentadores de subestações.

Principais vantagens do produto

• Otimizado para sistemas de energia de tração ferroviária de 27,5 kV
• Alto desempenho de interrupção com tecnologia de interrupção a vácuo
• Design compacto unipolar para fácil instalação em poste ou torre
• Estrutura de isolamento forte com suporte de borracha de silicone ou porcelana
• Adequado para comutação frequente e operação de longa vida útil

Especificações Técnicas do Produto

Parâmetros Técnicos do Disjuntor Monopolar ZW7

Parâmetros mecânicos do disjuntor de polo único ZW7

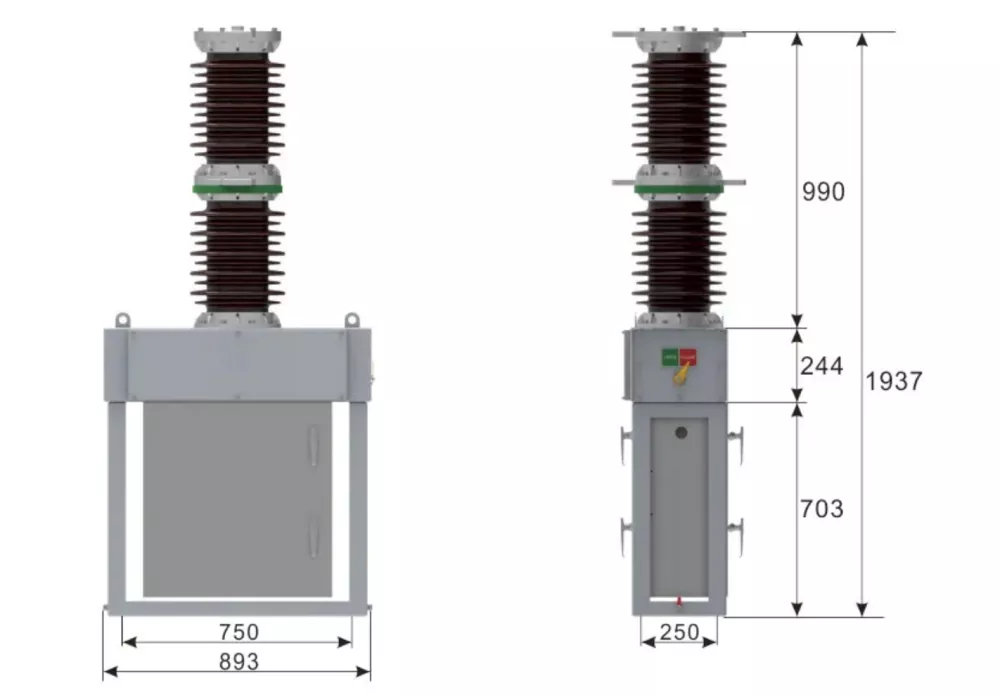

Desenho Dimensional do Produto

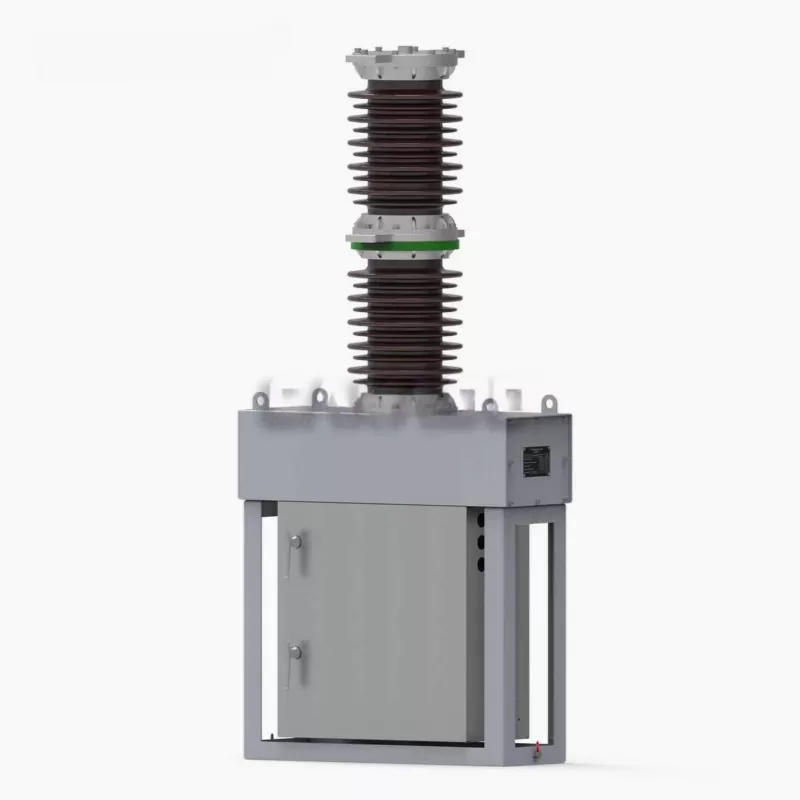

Projeto de Estrutura

O disjuntor a vácuo de pólo único de 27,5kV série ZW7 adota uma estrutura modular que consiste em um interruptor a vácuo, isoladores de composto ou porcelana de alta resistência, um mecanismo de operação de mola e transformadores de corrente integrados. A configuração compacta reduz o espaço de instalação, mantendo ao mesmo tempo um excelente desempenho de isolamento elétrico.

Seu design de poste selado melhora a resistência à umidade, poeira e poluição, tornando-o adequado para aplicações ferroviárias externas de longo prazo com requisitos mínimos de manutenção.

Campos de aplicação

1. Sistemas eletrificados de alimentação de tração ferroviária (linhas aéreas de 27,5kV);

2. Aplicações de alimentação e seccionamento de trânsito ferroviário urbano;

3. Subestações, estações de comutação e sistemas de proteção de linhas aéreas;

4. Melhorias da infra-estrutura ferroviária e projectos de modernização isentos de petróleo;

Método de instalação

Instalação doDisjuntor a vácuo de pólo único 27,5kVnormalmente é realizada em postes ou torres de aço. O aterramento e o alinhamento adequados são essenciais para garantir a estabilidade operacional.

• Verifique a resistência do isolamento antes da instalação
• Garanta o alinhamento mecânico correto da estrutura montada em poste
• Conexão segura de aterramento à rede de aterramento do sistema
• Realize testes manuais e de operação elétrica antes da energização
• Verifique a fiação de controle e as conexões do TC

Após a instalação, os testes funcionais, incluindo a operação de abertura/fechamento e verificação de tempo, devem ser concluídos antes da integração do sistema.

Perguntas frequentes

Q1: Qual é a principal aplicação de um disjuntor a vácuo de pólo único de 27,5kV?
R: É usado principalmente em sistemas de energia ferroviária eletrificados para comutação e proteção de alimentadores de tração de 27,5 kV e linhas aéreas.

Q2: Por que a tecnologia de vácuo é usada neste disjuntor?
R: A interrupção a vácuo proporciona rápida extinção do arco, alta rigidez dielétrica e longa vida elétrica, tornando-a ideal para operações frequentes.

Q3: Pode ser usado para projetos de retrofit?
R: Sim, é amplamente utilizado em atualizações de modernização de óleo para vácuo devido à sua estrutura compacta e design isento de óleo.

Q4: Para quais ambientes é adequado?
R: Ele foi projetado para ambientes ferroviários externos, incluindo alta umidade, poluição e grandes variações de temperatura.

Q5: Requer manutenção regular?
R: Os requisitos de manutenção são mínimos devido ao seu interruptor a vácuo selado e à estrutura mecânica durável.
