Resumo do artigo:A proteção confiável de média tensão exige mais do que simplesmente interromper uma falha. As concessionárias e os operadores industriais também precisam de comutação rápida, desempenho mecânico estável, baixos requisitos de manutenção e compatibilidade com redes de distribuição cada vez mais inteligentes. UmDisjuntor de ímã permanente externocombina tecnologia de interrupção de vácuo com um mecanismo operacional de ímã permanente para atender a esses requisitos. Este artigo explica como funciona a tecnologia, onde pode ser aplicada, quais fatores técnicos devem ser avaliados antes da compra e como ela pode ajudar a reduzir desafios operacionais em sistemas modernos de distribuição de energia.
As redes de distribuição de média tensão operam em condições exigentes. Uma falha num alimentador, numa ligação de transformador, num barramento industrial, num sistema de energia ferroviária ou numa instalação de energia renovável pode interromper o fornecimento de eletricidade e potencialmente danificar equipamentos valiosos. O disjuntor é, portanto, uma parte crítica da cadeia de proteção.
Contudo, os operadores modernos enfrentam vários desafios ao mesmo tempo. O equipamento pode ser instalado ao ar livre, onde fica exposto à umidade, poeira, radiação ultravioleta, mudanças de temperatura e outras tensões ambientais. Ao mesmo tempo, as redes de distribuição estão a tornar-se mais automatizadas, criando uma procura por equipamentos que possam responder de forma consistente aos comandos eléctricos e comunicar com sistemas inteligentes de protecção e controlo.
Os disjuntores operados mecanicamente tradicionais podem funcionar de forma eficaz, mas seus mecanismos operacionais contêm múltiplas peças móveis. O desgaste mecânico, os requisitos de ajuste e a operação inconsistente durante longos períodos de serviço podem tornar-se preocupações, especialmente em instalações que exigem trocas frequentes.

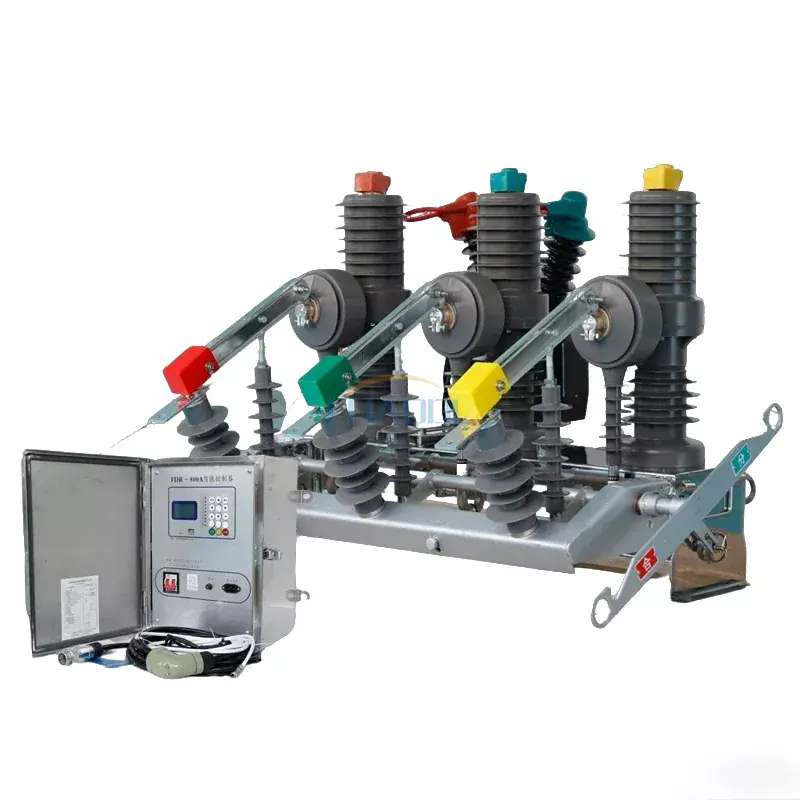

Um disjuntor externo de ímã permanente aborda esses desafios combinando um interruptor a vácuo com um atuador de ímã permanente. O resultado é uma solução compacta de comutação de média tensão projetada para operação confiável, complexidade mecânica reduzida e integração em sistemas de distribuição modernos.
O princípio de funcionamento baseia-se em duas tecnologias essenciais:interrupção de vácuoeatuação de ímã permanente.
Durante a operação normal, o disjuntor permite que a corrente flua através de seu caminho condutor. Quando o sistema de proteção identifica uma condição anormal, o mecanismo operacional recebe um comando para abrir os contatos. O atuador de ímã permanente aciona o mecanismo, separando os contatos dentro do interruptor a vácuo.
Quando os contactos se separam, pode formar-se brevemente um arco eléctrico. Como os contatos estão localizados dentro de um interruptor a vácuo, o arco é rapidamente extinto à medida que a corrente passa pelo seu ponto natural de interrupção. O circuito é então isolado eletricamente da falha.
Para operações de fechamento, o atuador move os contatos de volta para a posição desejada. O movimento controlado ajuda a fornecer desempenho de comutação repetível.
Esta sequência operacional pode ser resumida da seguinte forma:
A combinação dessas tecnologias é particularmente útil onde os operadores precisam de comutação rápida e desempenho mecânico confiável sem depender de uma estrutura operacional complexa baseada em molas.
O mecanismo de operação tem influência direta na confiabilidade do disjuntor. Um mecanismo de ímã permanente utiliza força eletromagnética para controlar o movimento do mecanismo de comutação e manter sua posição operacional.
Comparado com mecanismos que contêm um maior número de elementos de transmissão mecânica, um atuador de ímã permanente pode ter menos componentes móveis. Isto reduz potenciais pontos de desgaste mecânico e ajuda a manter um comportamento consistente de abertura e fechamento.
| Consideração | Mecanismo de ímã permanente | Mecanismo Mecânico Tradicional |
|---|---|---|
| Complexidade mecânica | Estrutura operacional relativamente simples | Pode conter mais peças de transmissão mecânica |
| Componentes móveis | Número reduzido de peças móveis mecânicas | Geralmente mais componentes mecânicos |
| Demanda de manutenção | Projetado para operação de baixa manutenção | Pode exigir inspeção e ajuste periódicos |
| Trocando consistência | Atuação eletromagnética estável | Pode depender mais fortemente da condição mecânica |
| Troca frequente | Bem adequado para aplicações que exigem operação repetida | A seleção depende do projeto do mecanismo e do ciclo de trabalho |
A vantagem prática não é simplesmente uma redução na contagem de componentes. O mecanismo de operação também é um fator importante quando os disjuntores são instalados em locais onde o acesso para manutenção é difícil ou onde paradas não planejadas podem ter um custo operacional significativo.
Um disjuntor externo de ímã permanente adequadamente projetado contém vários componentes elétricos, mecânicos e isolantes coordenados. Cada componente contribui para uma comutação segura e uma operação confiável.
Como esses componentes funcionam juntos, a seleção nunca deve ser baseada apenas na tensão nominal. Devem ser considerados o serviço elétrico completo, o ambiente de instalação, os requisitos de controle e a estratégia de proteção do sistema.
Uma das vantagens mais importantes é o sistema operacional mecânico simplificado. Com menos pontos de desgaste mecânico, o ajuste mecânico de rotina pode ser reduzido. Isto pode ser especialmente valioso para subestações externas, redes de distribuição remotas e instalações industriais onde o acesso para manutenção é inconveniente.
A atuação por ímã permanente fornece movimento eletromagnético controlado. O comportamento consistente de abertura e fechamento é importante quando o disjuntor é operado repetidamente por sistemas de proteção, automação ou controle remoto.
O interruptor a vácuo fornece interrupção eficaz do arco sem exigir que a câmara do disjuntor use gases isolantes convencionais ou meios líquidos para extinção do arco. Isto torna a tecnologia de vácuo adequada para muitas aplicações de distribuição de média tensão.
O atuador foi projetado para operar de forma eficiente, o que pode ajudar a reduzir a energia necessária para operações de comutação. O consumo exato de energia depende da configuração específica e do sistema de controle, portanto as especificações do projeto devem sempre ser verificadas antes da seleção final.
Os equipamentos de distribuição externa devem lidar com a exposição ambiental. Um gabinete de disjuntor externo adequadamente projetado ajuda a proteger os componentes internos contra umidade, poeira, exposição ultravioleta e mudanças nas condições climáticas.
Para aplicações que envolvem comutação repetida, a resistência mecânica é um critério de compra importante. A especificação do produto Anqiang indica uma vida mecânica de até 10.000 operações para sua configuração de disjuntor de ímã permanente externo aplicável.
As redes de energia modernas dependem cada vez mais de controle remoto, monitoramento e gerenciamento automatizado de falhas. Um disjuntor de ímã permanente configurado adequadamente pode suportar a integração com SCADA e sistemas de automação de distribuição, permitindo que as operadoras construam redes elétricas mais responsivas.
A escolha de um disjuntor com base apenas em seu nome ou classe de tensão pode levar a uma configuração inadequada. Os compradores devem comparar as especificações do disjuntor com as características elétricas reais da instalação.
| Parâmetro | Especificação de exemplo | Por que é importante |
|---|---|---|
| Tensão nominal | 12kV/24kV | Deve corresponder à classe de tensão nominal do sistema de distribuição. |
| Frequência nominal | 50Hz | Deve corresponder à frequência do sistema de potência. |
| Corrente nominal | 630 A/1250 A | Define a capacidade de transporte de corrente contínua. |
| Corrente de interrupção de curto-circuito | 20 kA/25 kA | Indica a capacidade de interrupção da corrente de falta do disjuntor. |
| Corrente suportável de pico | 50 kA/63 kA | Importante para avaliar o estresse eletromagnético de curta duração. |
| Tensão suportável de impulso de raio | 125 kV / 145 kV | Importante para coordenação de isolamento e proteção transitória. |
| Vida mecânica | Até 10.000 operações | Útil quando se espera troca frequente. |
As informações do produto fornecidas pela Anqiang listam configurações de tensão nominal de 12 kV e 24 kV, correntes nominais de 630 A e 1250 A e capacidades de interrupção de curto-circuito de 20 kA e 25 kA para os modelos relevantes.
A seleção real deve sempre ser baseada no projeto completo do sistema, nos padrões aplicáveis, na coordenação de proteção e nos requisitos específicos do projeto, em vez de presumir que cada configuração tenha classificações idênticas.
A combinação de construção externa, interrupção de vácuo e operação com ímã permanente torna este equipamento adequado para uma ampla gama de aplicações de média tensão.
A Anqiang identifica subestações de serviços públicos, redes de distribuição, eletrificação ferroviária, mineração, sistemas de energia industriais e instalações de energia renovável entre as áreas de aplicação de seu disjuntor externo de ímã permanente.
O disjuntor correto deve ser selecionado começando pelo sistema elétrico e não pelo catálogo do produto. Um processo de seleção prático pode evitar subespecificações e superdimensionamentos desnecessários.
Esta abordagem é mais confiável do que escolher um disjuntor apenas pela corrente nominal ou pelo preço de compra. Um custo inicial mais baixo pode tornar-se caro se o equipamento for de difícil manutenção, incompatível com o sistema de controle ou incorretamente compatível com o nível de falha.
Embora os disjuntores de ímã permanente sejam projetados para reduzir a manutenção mecânica, baixa manutenção não significa inspeção zero. Um programa operacional disciplinado continua sendo importante para equipamentos de média tensão.
Para equipamentos externos, a inspeção ambiental é particularmente importante. A umidade, a contaminação, a corrosão e os danos mecânicos podem afetar gradualmente o isolamento e a confiabilidade operacional, mesmo quando o disjuntor em si possui um projeto robusto.
Um programa de manutenção preventiva deve, portanto, concentrar-se na instalação completa, em vez de tratar o disjuntor como um componente isolado.
Um disjuntor externo de ímã permanente é um disjuntor de média tensão que combina um interruptor a vácuo com um mecanismo operacional de ímã permanente. Ele foi projetado para comutação confiável e interrupção de falhas em sistemas de distribuição externa e de energia industrial.
A configuração depende do fabricante e dos requisitos do projeto. A família de produtos ZW32-12G e ZW32-24G da Anqiang foi projetada para aplicações de média tensão de 12 kV e 24 kV.
O mecanismo pode reduzir a complexidade mecânica, fornecer movimento de comutação consistente, reduzir o desgaste mecânico e suportar operações de baixa manutenção. Estas características são particularmente valiosas para equipamentos sujeitos a trocas frequentes.
Sim. Uma unidade adequadamente configurada pode ser integrada com automação de distribuição, SCADA, monitoramento remoto e sistemas de proteção inteligentes. A configuração exata de comunicação e controle deve ser confirmada para cada projeto.
Sim. Os disjuntores externos de ímã permanente podem ser usados em seções de média tensão de sistemas de distribuição de energia solar e eólica onde suas características de tensão, corrente, interrupção de falha, isolamento e controle atendem aos requisitos de instalação.
A resistência mecânica depende do modelo específico e das condições operacionais. A especificação Anqiang aplicável lista a vida mecânica de até 10.000 operações.
Para obter uma recomendação técnica precisa, forneça a tensão do sistema, corrente nominal, nível de curto-circuito, frequência, ambiente de instalação, serviço de comutação, tensão de controle, requisitos de automação, disposição de montagem e quaisquer padrões de projeto aplicáveis. Fornecer essas informações antecipadamente pode reduzir alterações nas especificações posteriormente.
Um disjuntor externo de ímã permanente é mais do que um dispositivo de comutação convencional com um atuador diferente. Ao combinar a interrupção a vácuo com a operação com ímã permanente, ele atende a vários requisitos práticos das modernas redes de média tensão: comutação confiável, complexidade mecânica reduzida, menores requisitos de manutenção, adaptabilidade externa e compatibilidade com sistemas de distribuição de energia cada vez mais automatizados.
O ponto mais importante para os compradores é combinar o disjuntor com a carga elétrica real. Tensão nominal, corrente contínua, capacidade de interrupção de curto-circuito, nível de isolamento, frequência de comutação, condições ambientais, arquitetura de controle e requisitos de instalação devem ser todos avaliados antes que uma decisão final seja tomada.
A Anqiang fornece soluções de disjuntores de ímã permanente externos para aplicações de média tensão, com configurações projetadas em torno de sistemas de 12 kV e 24 kV e aplicações que vão desde redes de distribuição e subestações até projetos industriais, ferroviários, de mineração e de energia renovável.
Procurando um disjuntor de ímã permanente externo confiável para o seu projeto de média tensão?Compartilhe a tensão do seu sistema, corrente nominal, nível de falha, ambiente de instalação e requisitos de controle comAnqiangpara discutir uma configuração adequada.Contate-nospara obter informações sobre produtos, suporte técnico e uma solução adequada à sua aplicação.
Importante:A seleção e instalação do disjuntor devem ser realizadas por eletricistas qualificados e de acordo com as normas locais aplicáveis, os requisitos de proteção do sistema e a documentação técnica do fabricante.
-
