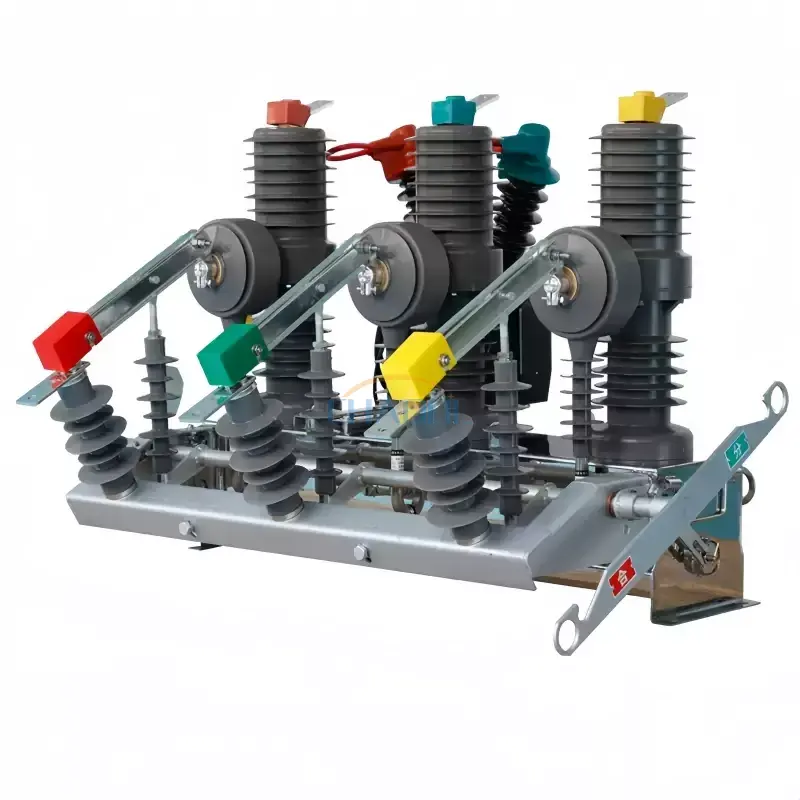

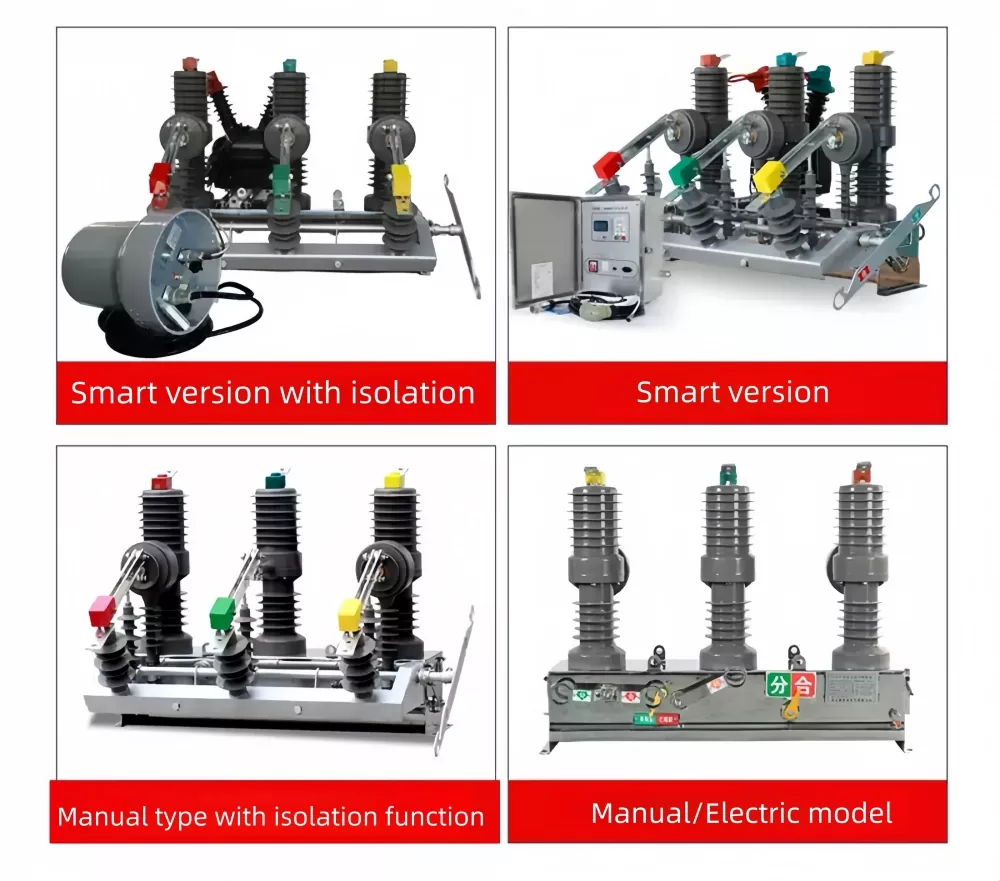

Disjuntor de ímã permanente externo

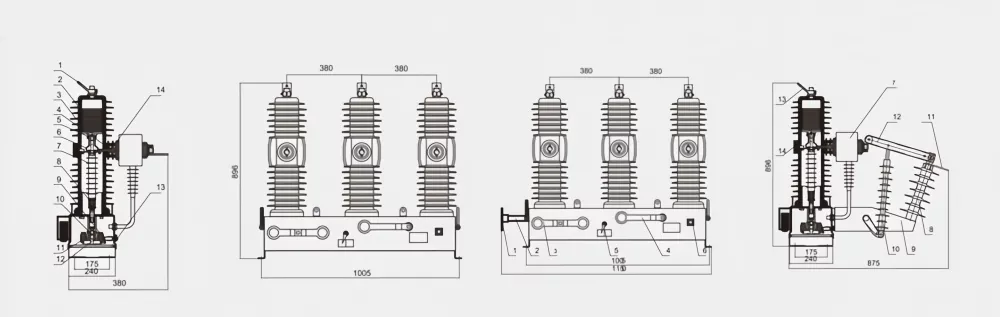

1-Saída superior

Interruptor de 2 vácuos

3-Tubo isolante

4-Linha de saída inferior

Clipe 5-condutor

6-Conexão suave

Haste de tração 7-isolante

Mola de pressão de 8 contatos

9-Mola de abertura

Placa de conexão de 10 drivers

Eixo de saída de 11 mecanismos

12-Mecanismo operacional

13-Caixa institucional

Transformador de 14 correntes

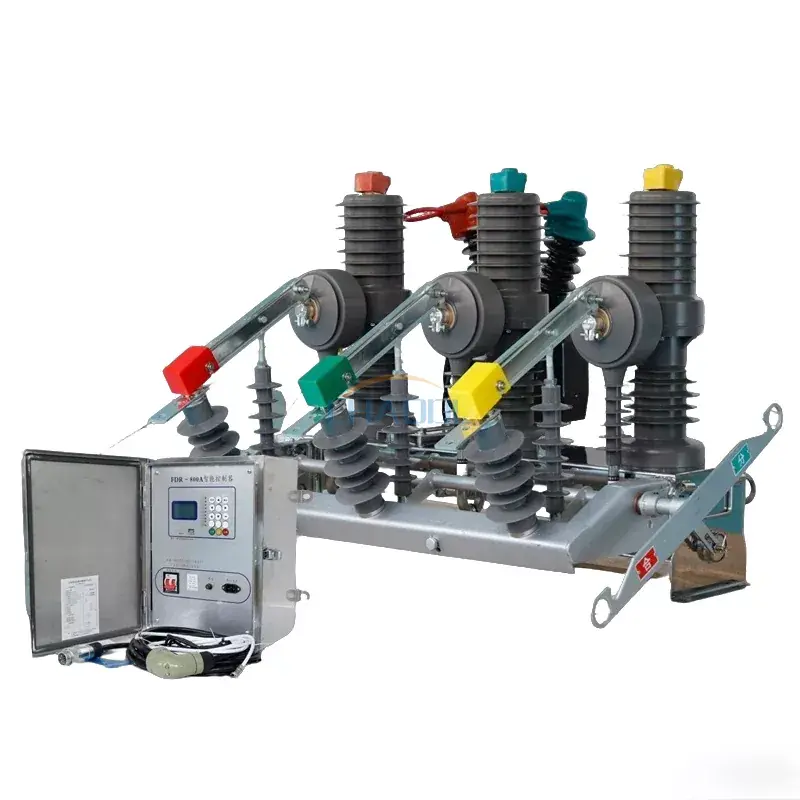

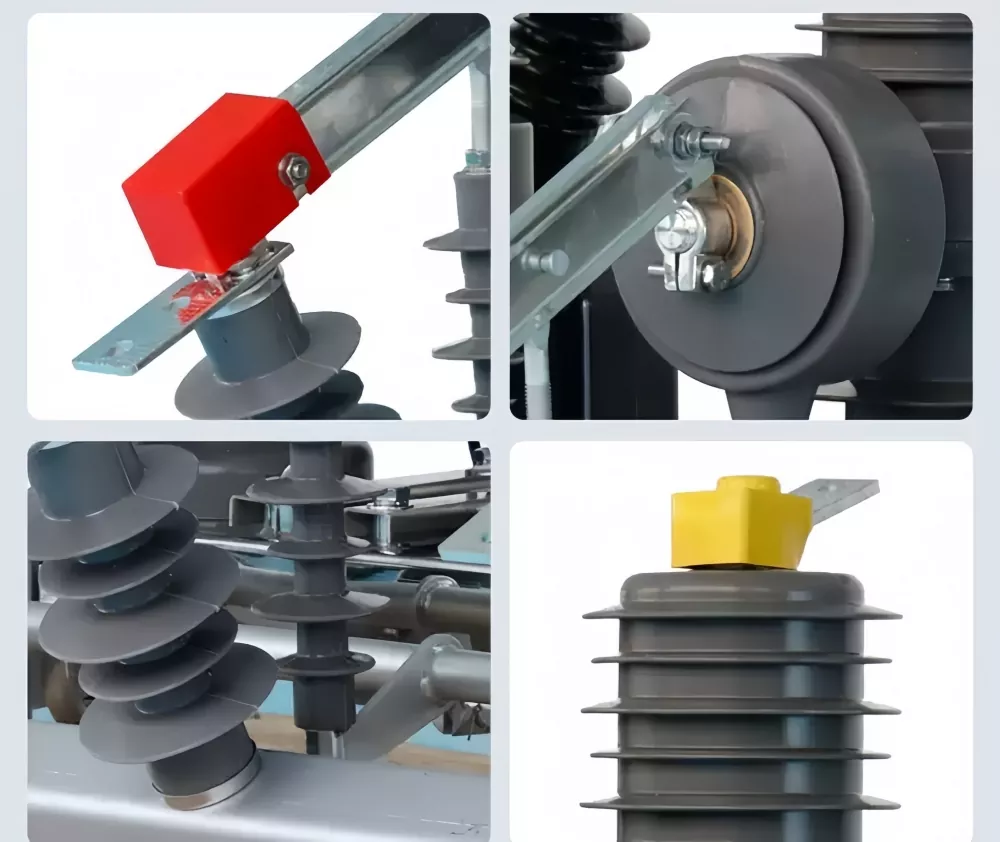

1-Alça de operação

2-fuso isolado

Manopla de abertura e fechamento manual do disjuntor trifásico

Alça de armazenamento de energia do disjuntor de 4 circuitos

5-Instruções de separação e combinação

Plugue de 6 fios

Transformador de 7 correntes

8-Isolador

9-Rack de isolamento

10-Haste de amostra isolante

11-Bloco de terminais (lado de entrada)

Lâmina de 12 isolamentos

Bloco de 13 terminais (extremidade de saída)

14-Disjuntor

Nome do Projeto

Valor do parâmetro

Tensão nominal

12/24kV

Frequência nominal

50Hz

Corrente nominal

630/1250A

Corrente nominal de interrupção de curto-circuito

20/25kA

Corrente suportável de pico nominal (valor de pico)

50/63kA

Curto-circuito nominal fazendo valor de pico de corrente

50/63kA

Sequência operacional nominal

0-0,3s-CO-180s-CO

Vida mecânica

10.000 vezes

Corrente nominal de interrupção de curto-circuito e número de operações de interrupção

20 vezes

Teste de tensão suportável de frequência de energia de 1 minuto para circuito secundário

2kV

Valor de pico de tensão suportável ao impulso atmosférico

125/145kA

Peso

115kg
