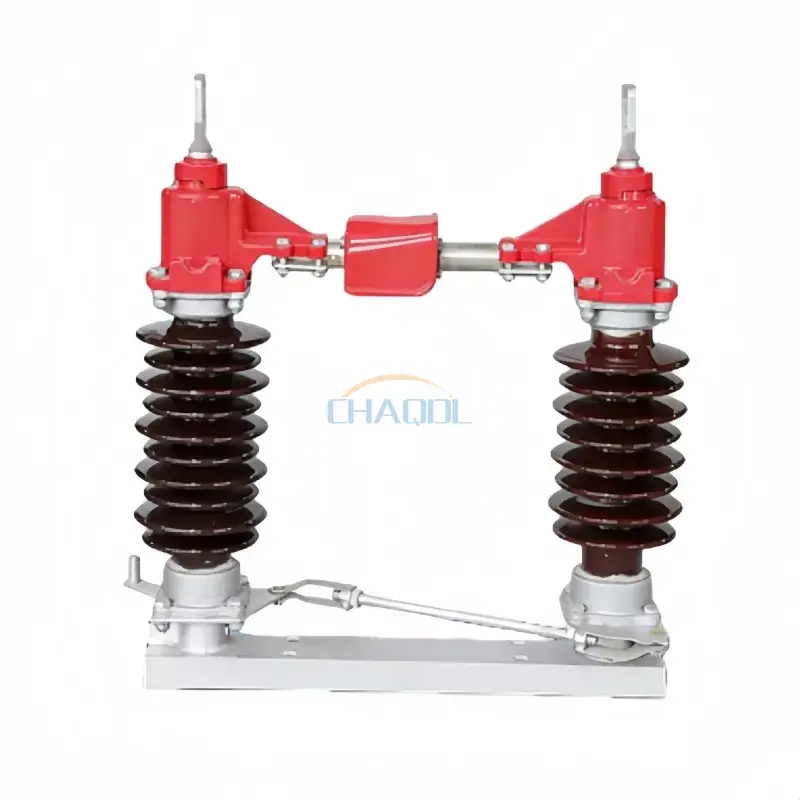

OChave de desconexão externa de alta tensãofoi projetado para isolamento confiável de circuito em sistemas de energia CA externos variando de 40,5kV a 220kV. É amplamente aplicado em subestações, linhas de transmissão e estações de comutação de rede onde o isolamento visível e a segurança mecânica são necessários sob condições de alta tensão.
Esta série GW4 foi projetada com uma estrutura robusta ao ar livre, garantindo uma operação estável sob condições climáticas adversas, como chuva forte, gelo, vento e ambientes poluídos. Suporta modos de operação manual e motorizado, proporcionando flexibilidade para diferentes níveis de automação da rede.

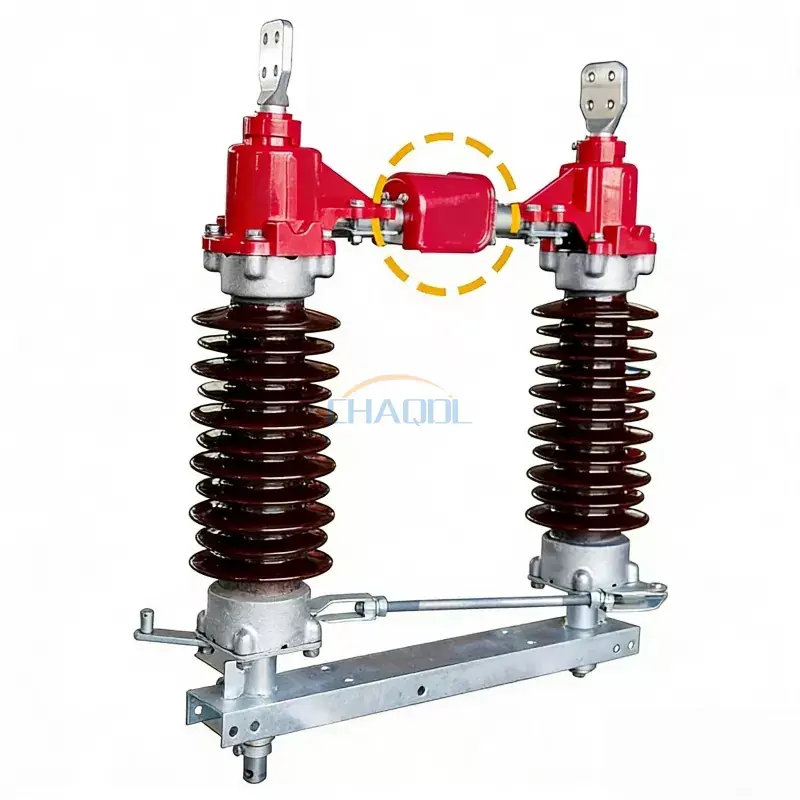

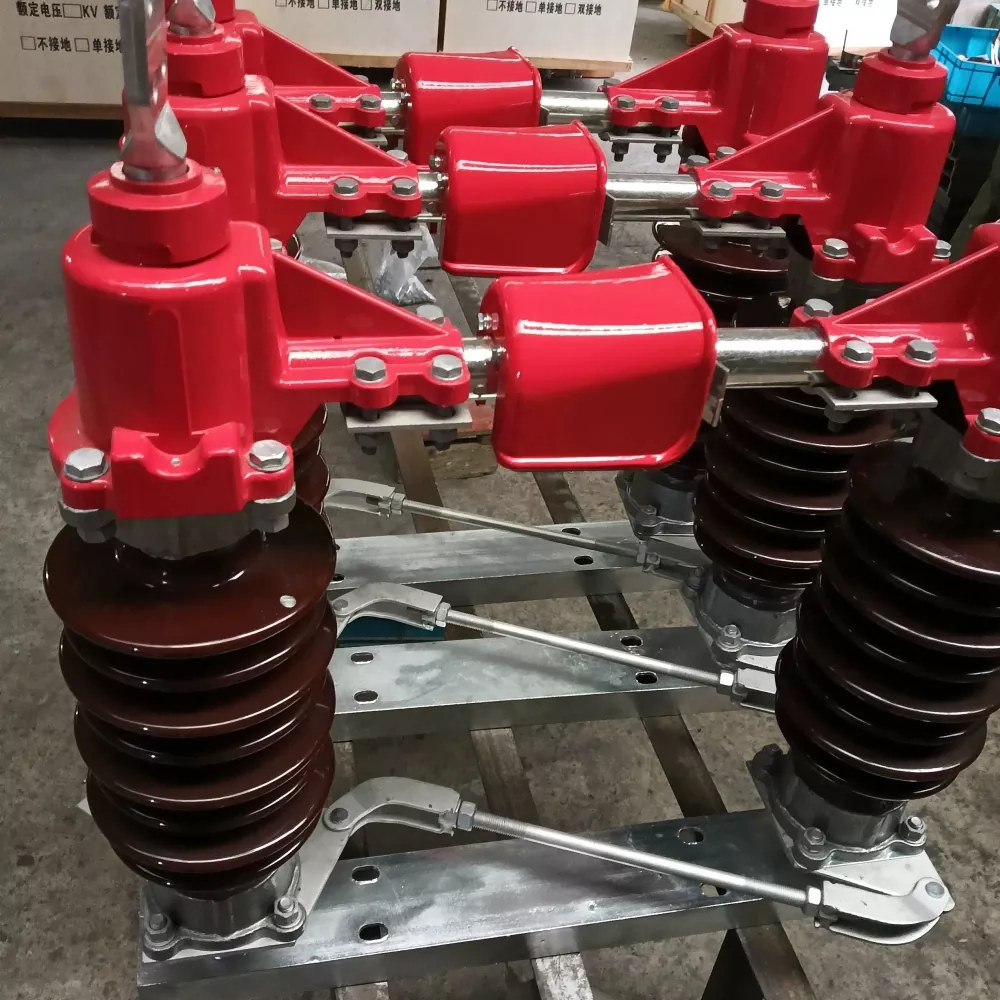

O switch adota uma estrutura de lâmina rotativa horizontal com isoladores de porcelana, tubos condutores e uma estrutura de base de aço galvanizado de alta resistência. O sistema de ligação mecânica garante operação trifásica sincronizada, reduzindo riscos de desalinhamento durante a comutação.
Comparado com isoladores tradicionais, esteChave de desconexão externa de alta tensãomelhora a uniformidade da pressão de contato e reduz a oxidação nas juntas condutoras, prolongando significativamente a vida útil em aplicações externas de longo prazo.
|
Nome do Projeto |
Valor do parâmetro |
||||||
|
Tensão nominal |
40,5KV |
72,5KV |
126KV |
||||
|
Nível de isolamento nominal |
Tensão suportável de frequência de energia de 1 minuto |
95/115 quilovolts |
140/160 quilovolts |
230/245KV |
|||
|
Tensão suportável de impulso relâmpago |
185/215 quilovolts |
325/375 quilovolts |
550/630 quilovolts |
||||
|
Frequência nominal |
50Hz |
||||||
|
Corrente nominal |
400/630/1000A |
1250/1600/2000A |
3150/4000A |
||||
|
Corrente suportável nominal de curta duração |
16/20/31,5kA |
31,5/40kA |
50kA |
||||
|
Corrente suportável de pico nominal |
40/50/63kA |
80/100kA |
125kA |
||||
|
Duração nominal do curto-circuito |
4/2s |
||||||
|
Carga mecânica terminal nominal |
Carga longitudinal horizontal |
750N |
1000N |
||||
|
Carga lateral horizontal |
500N |
750N |
|||||
|
Força vertical |
750N |
1000N |
|||||
|
Vida mecânica |
2.000 vezes |
||||||
|
Mecanismo operado manualmente |
Sem aterramento |
CS11(F) |
|||||
|
Aterramento único |
CS 8-6D(F) |
||||||
|
Aterramento duplo |
Cortador principal CS14G, cortador retificado CS11 |
||||||
|
Tensão do circuito de controle |
CA 220/380, CC 220 |
||||||
|
Mecanismo operacional motorizado |
Modelo |
CJ5/CJ6 |
|||||
|
Tensão do motor |
AC220/380,DC220 |
||||||
|
Tensão do circuito de controle |
AC220,DC220 |
||||||
|
Tempo de abertura (do disjuntor) |
6±1s |
||||||
|
Peso do produto |
Não aterrado |
360kg |
500kg |
700kg |
|||
|
Aterramento único |
410kg |
600kg |
800kg |
||||
|
Aterramento duplo |
460kg |
700kg |
900kg |
||||

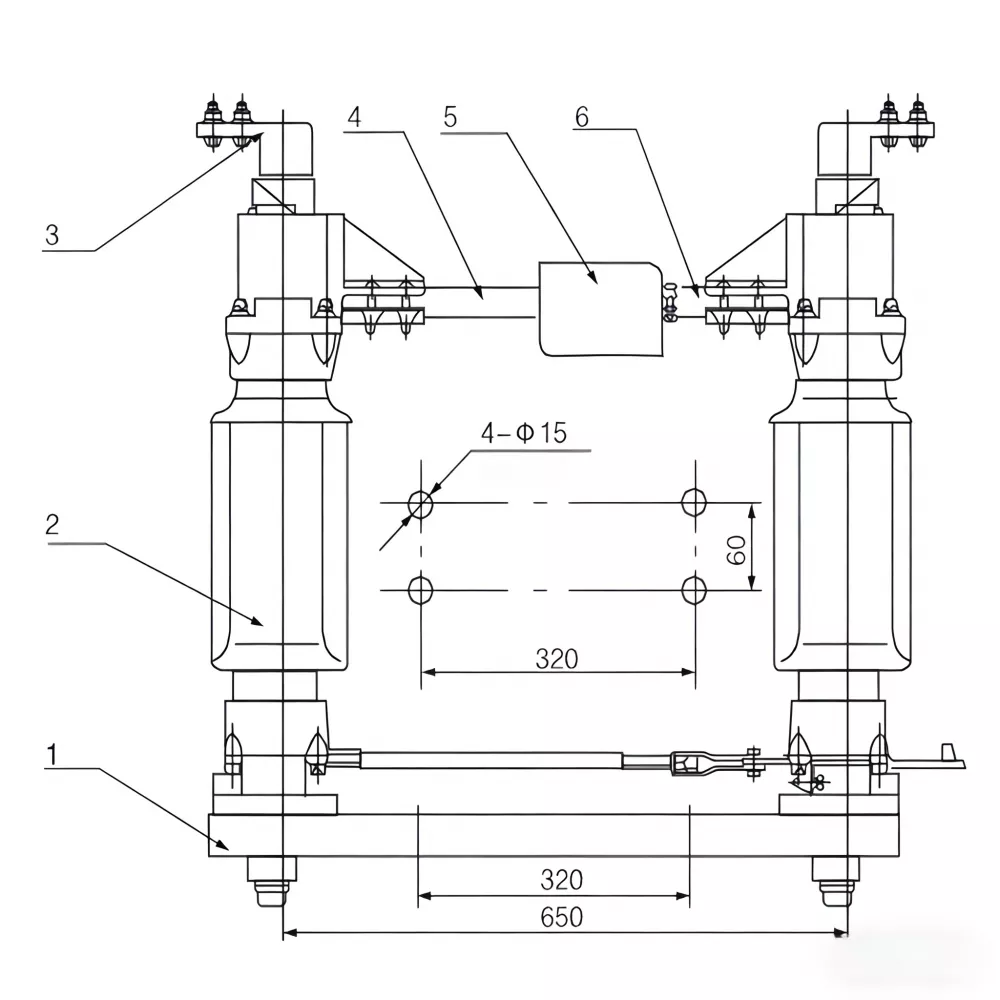

Visão geral estrutural da série GW4
1. Base
2. Isolador de suporte
3. Terminal de fio
4. Tubo condutor estacionário
5. Cobertura quadrada de água
6. Tubo condutor móvel

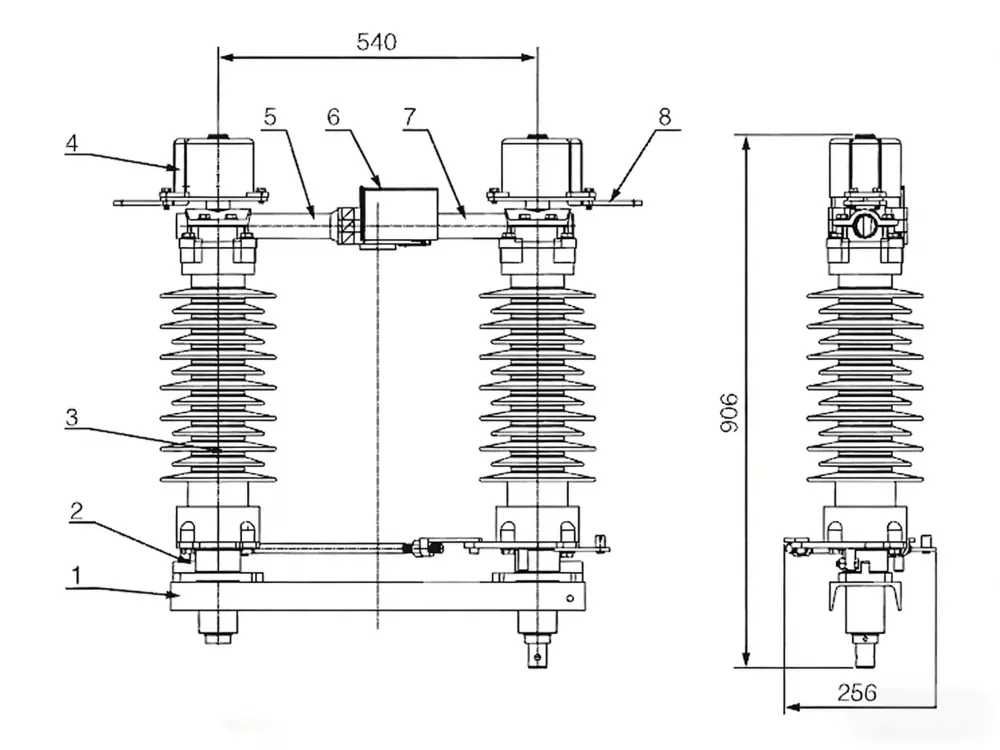

Configuração de pólo único
1. Suporte de aço do canal
2. Base de apoio
3. Poste isolante
4. Terminal de saída direito
5. Haste condutora de extremidade cilíndrica
6. Capa de chuva
7. Haste condutora de contato
8. Terminal de saída esquerdo

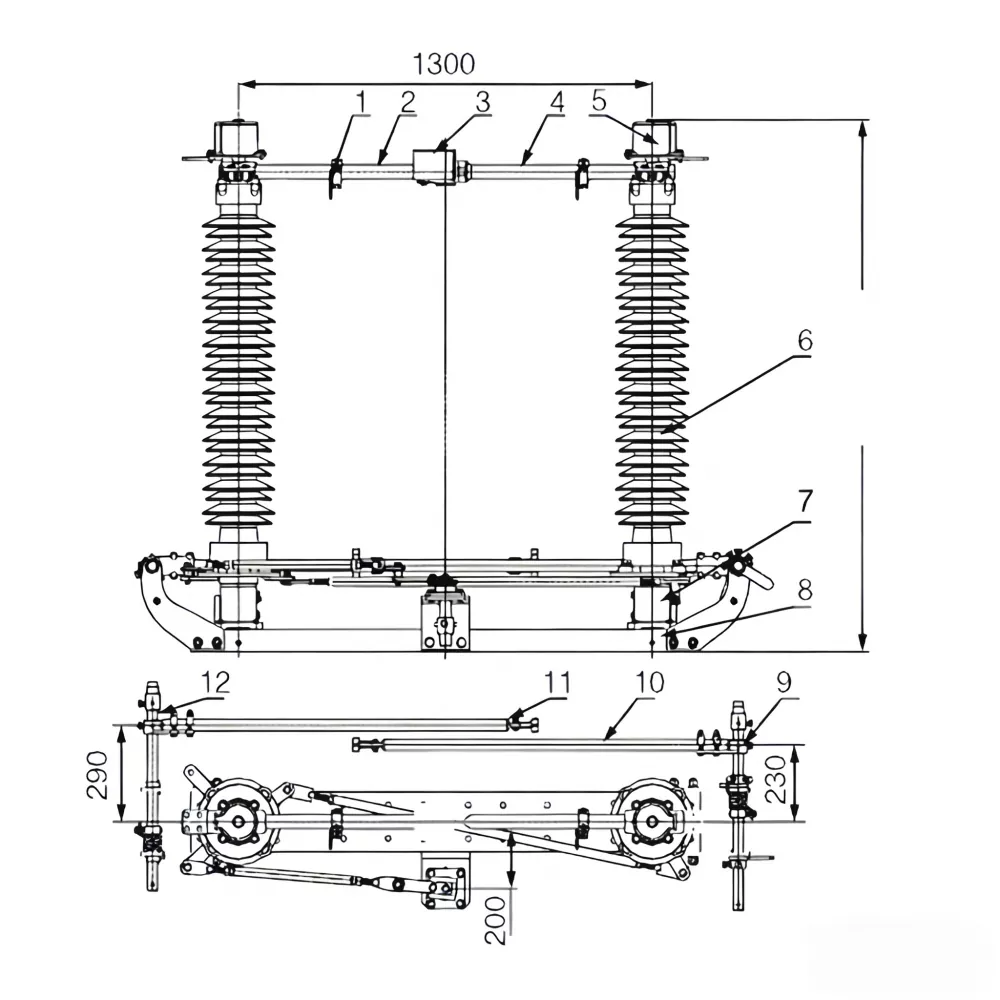

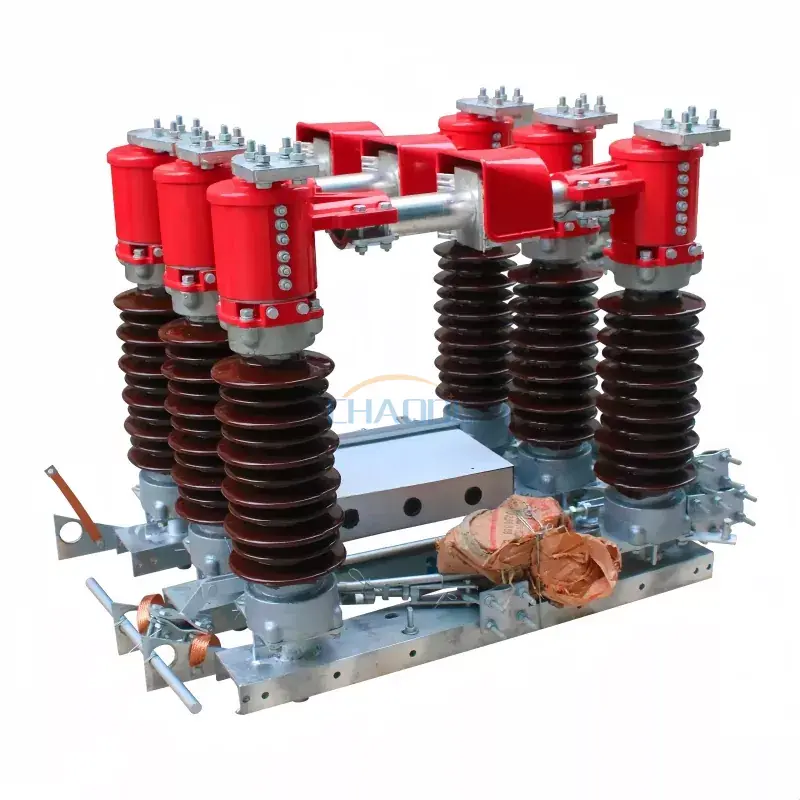

Estrutura de alta tensão 126kV
1. Contato fixo do interruptor de aterramento
2. Haste guia de contato
3. Capa de chuva de aço inoxidável
4. Haste condutora cilíndrica
5. Bloco terminal de conexão flexível
6. Suporte isolante
7. Carcaça do rolamento
8. Estrutura base de montagem
9. Conjunto do interruptor de aterramento direito
10. Tubo de aço do interruptor de aterramento
11. Contato móvel da chave de aterramento
12. Conjunto da chave de aterramento esquerda
| Item de comparação | Chave seccionadora externa de alta tensão série GW4 | Produtos Convencionais do Mercado |
| Estabilidade Estrutural | Base de aço reforçada com ligação trifásica sincronizada | Operação de fase independente com maior risco de desalinhamento |
| Desempenho de contato | Tubo condutor otimizado com resistência à oxidação reduzida | Contato de cobre padrão propenso a desgaste a longo prazo |
| Resistência às intempéries | Projetado para ambientes de chuva, gelo, vento e poluição | Proteção limitada contra condições externas adversas |
| Modo de operação | Suporta operação manual e motorizada | Principalmente sistemas somente manuais |
| Requisito de manutenção | Baixa manutenção com longos intervalos de inspeção | Manutenção frequente necessária |
A chave seccionadora externa de alta tensão é amplamente utilizada em:
O alinhamento adequado do eixo rotativo e da estrutura de suporte do isolador é fundamental para garantir uma operação mecânica suave. A estrutura base deve ser aterrada com segurança e o mecanismo operacional deve ser testado antes da energização para garantir um desempenho de comutação seguro em condições sem carga.
Q1: Qual é a função principal desta chave seccionadora externa de alta tensão?
Ele fornece isolamento visível de circuitos de alta tensão para garantir manutenção segura e operação do sistema.
Q2: Este interruptor pode operar sob condições climáticas externas intensas?
Sim, ele foi projetado para ambientes externos extremos, incluindo condições de poluição, chuva, gelo e vento.
Q3: O que torna a série GW4 diferente dos isoladores padrão?
Oferece sincronização mecânica melhorada, maior resistência à corrosão e vida operacional mais longa em comparação com os modelos convencionais.
Q4: A operação motorizada está disponível?
Sim, tanto mecanismos manuais como motorizados podem ser configurados dependendo dos requisitos do projeto.
Q5: Quais indústrias comumente usam este equipamento?
É amplamente utilizado em transmissão de energia, subestações, sistemas de energia renovável e redes elétricas industriais pesadas.
