Transformador de corrente 10KV interno

O transformador de corrente interno de 10KV (modelo LZZBJ9-10) foi projetado para medição precisa de corrente e proteção em sistemas de energia internos de média tensão. É comumente instalado em painéis de manobra, gabinetes de medição e subestações compactas onde a saída de sinal estável e a confiabilidade do isolamento são necessárias sob operação contínua.

Na automação de distribuição e redes de energia industrial, o transformador de corrente interno de 10KV desempenha um papel crítico na conversão de alta corrente primária em sinais secundários padronizados para instrumentos de medição e relés de proteção. Sua estrutura fundida em resina epóxi melhora a resistência mecânica e garante desempenho estável em ambientes internos úmidos ou empoeirados.

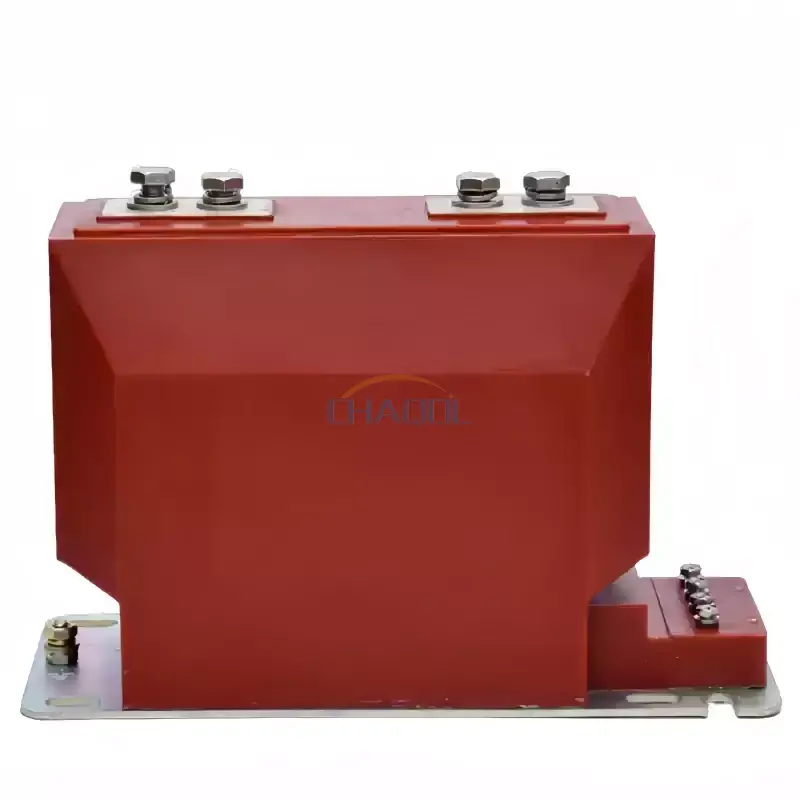

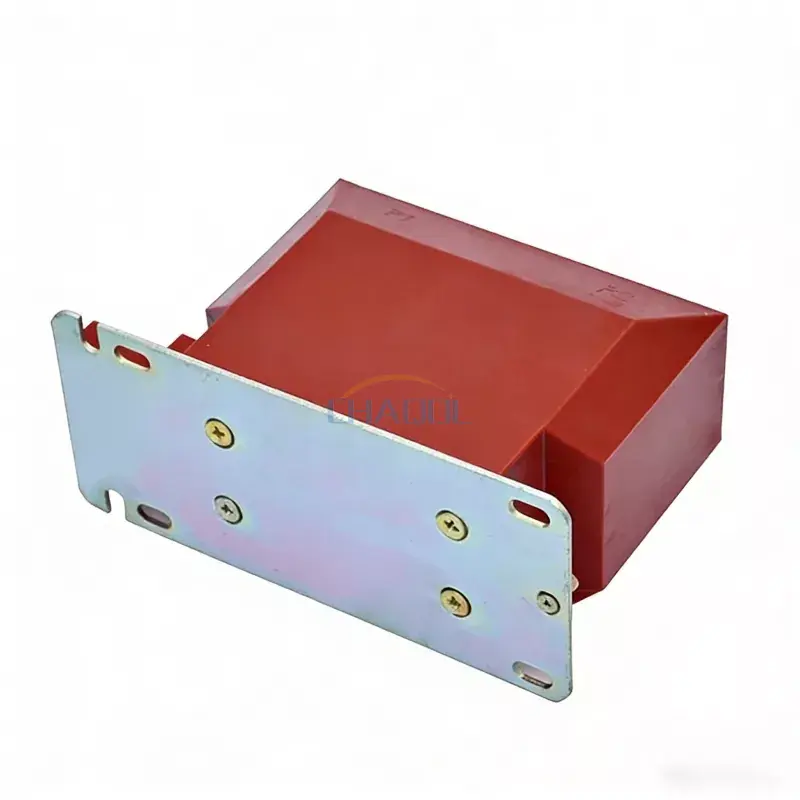

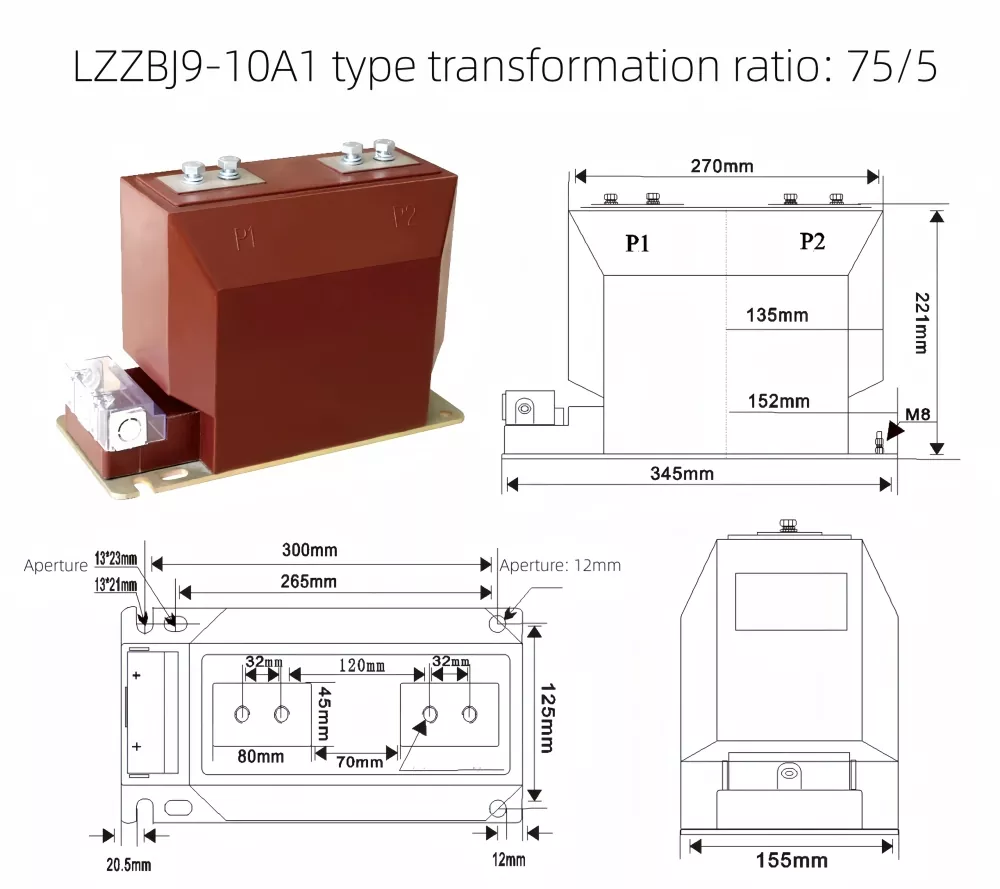

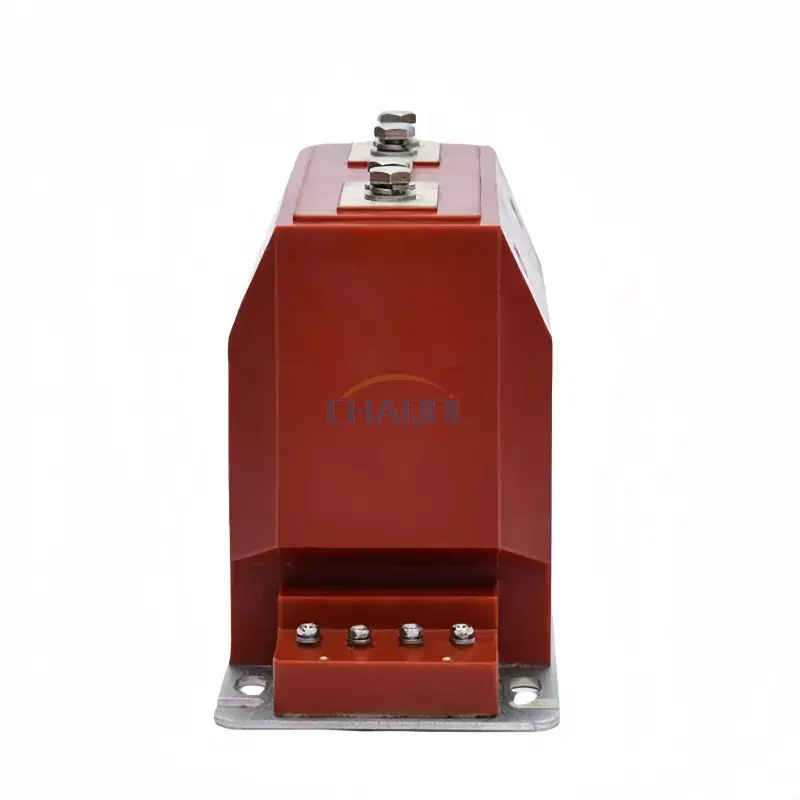

Exibição do produto e diagrama de dimensões

Projeto de Engenharia e Estrutura Funcional

Esta série adota um processo de fundição de resina epóxi totalmente fechado, que integra o núcleo de ferro, o enrolamento secundário e o sistema de isolamento em um corpo compacto. O projeto reduz o risco de descarga parcial e aumenta a rigidez dielétrica, tornando-o adequado para operação de longo prazo em painéis energizados.

O Transformador de Corrente Interno 10KV também é equipado com caixa de ligação reforçada para proteção da fiação secundária, além de base de aterramento que garante instalação segura e atendimento às normas de segurança elétrica em ambientes industriais.

Parâmetros Técnicos

O modelo LZZBJ9-10 suporta múltiplas configurações de corrente primária e classes de precisão para atender a diferentes requisitos de medição e proteção em sistemas de distribuição de energia.

Corrente secundária nominal: 5A ou 1A

Nível de isolamento nominal: 12/42/75KV

Cenários de aplicação

Este tipo de transformador de corrente é amplamente utilizado em gabinetes de distribuição de energia, subestações internas, sistemas de automação industrial e sistemas de gerenciamento de energia. É especialmente adequado para ambientes que exigem alta precisão de medição e estabilidade de longo prazo sob condições de carga contínua.

O transformador de corrente interno de 10KV é comumente integrado a relés de proteção, medidores de energia e sistemas de monitoramento em infraestrutura de rede inteligente e redes de controle de energia industrial.

Instalação e Projeto de Segurança

A base do produto é projetada com múltiplos furos de montagem e terminais de aterramento, garantindo fixação estável e segurança elétrica durante a operação. A caixa de terminais secundária fornece proteção adicional contra contato acidental e interferência externa.

Sua estrutura compacta permite fácil instalação em sistemas de manobra com espaço limitado, reduzindo a complexidade da fiação e melhorando a eficiência da manutenção.

Perguntas frequentes

Q1: Qual é a função principal deste transformador de corrente?
R: Ele converte alta corrente primária em baixa corrente secundária padronizada para medição e proteção em sistemas internos de média tensão.

Q2: Onde o transformador de corrente interno de 10KV geralmente é instalado?
R: É usado principalmente em painéis internos, gabinetes de distribuição e subestações compactas em sistemas de energia industriais e utilitários.

Q3: Quais são as suas principais vantagens em comparação com os TCs convencionais?
R: Oferece isolamento de resina epóxi, design compacto, alta precisão e forte resistência à umidade e poeira, tornando-o adequado para operação de longo prazo.

Q4: Ele pode suportar diferentes faixas de corrente?
R: Sim, várias classificações de corrente primária estão disponíveis para atender a diferentes requisitos de carga e sistema.

Q5: É adequado para aplicações de redes inteligentes?
R: Sim, é amplamente utilizado em sistemas de medição inteligentes e redes de distribuição automatizadas devido à sua saída de sinal estável.

Q6: Requer manutenção frequente?
R: Nenhuma manutenção frequente é necessária. A inspeção periódica dos terminais e das condições de isolamento geralmente é suficiente.
