Transformador de instrumento combinado imerso em óleo

Este transformador de instrumento combinado imerso em óleo (modelo JLS-10) foi projetado para medição precisa e proteção em sistemas de energia de média tensão. Ele integra funções de medição de tensão e corrente em uma única unidade cheia de óleo, tornando-o amplamente aplicável em redes de distribuição externas, subestações e sistemas de monitoramento de energia industrial. A estrutura adota um design de isolamento imerso em óleo selado para garantir uma operação estável sob condições de carga de longo prazo e exposição ambiental adversa.

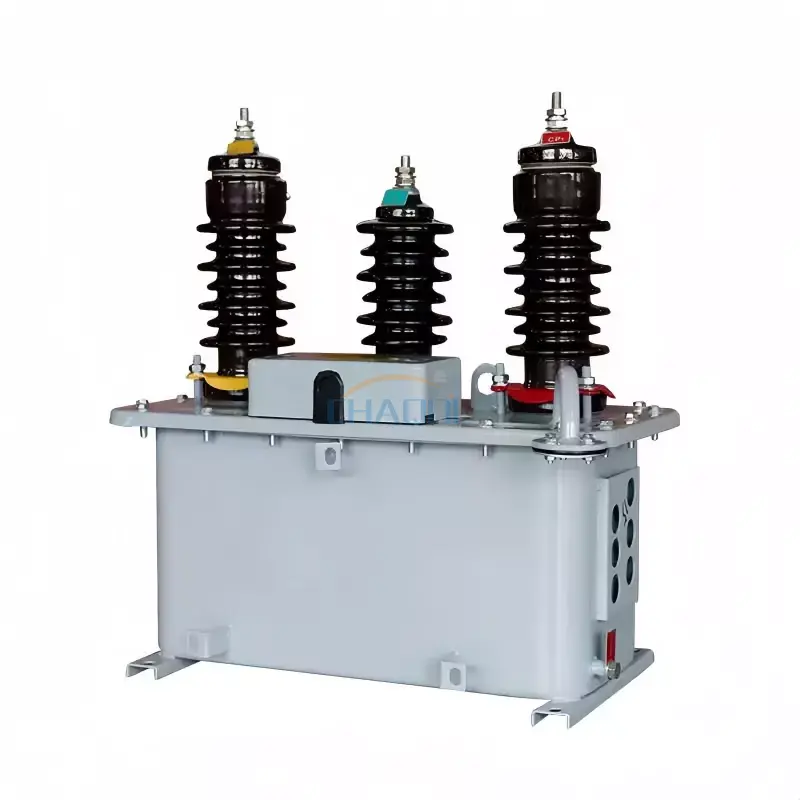

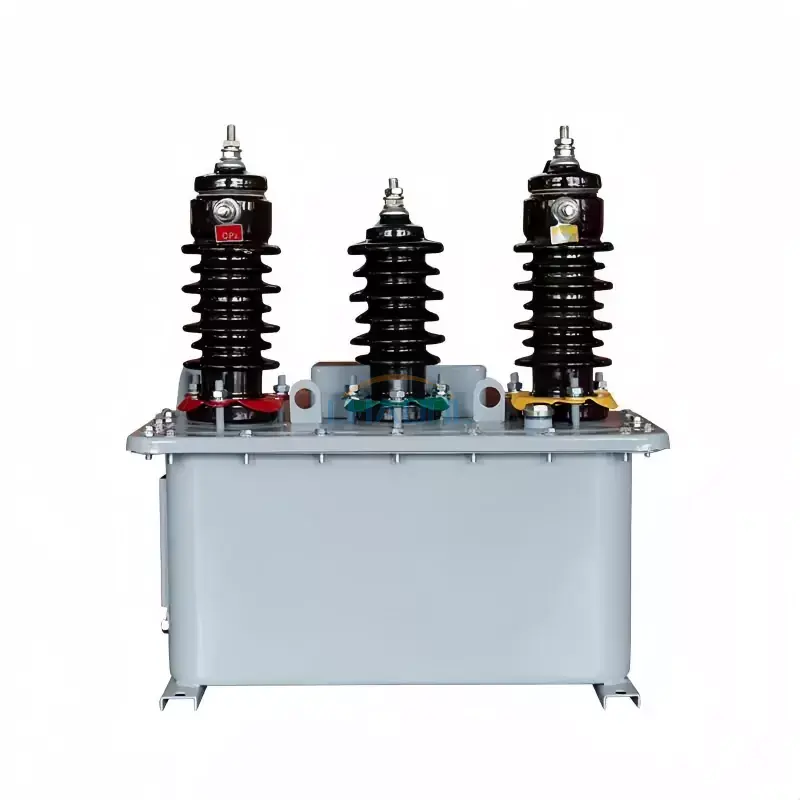

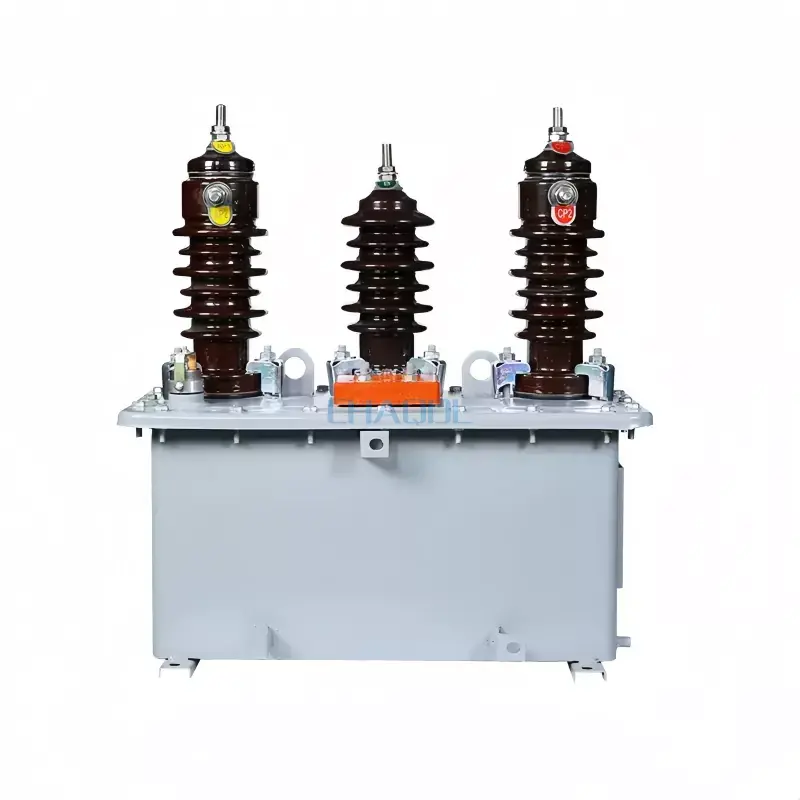

Exibição de imagem do produto

Visão geral e escopo de aplicação

O transformador de instrumento combinado imerso em óleo foi projetado para realizar transformação simultânea de tensão e corrente para medição elétrica e proteção de relés. É adequado para sistemas de distribuição de 6kV, 10kV e 35kV, especialmente em subestações externas, estações de transformadores compactas e redes de energia industriais onde a confiabilidade e a resistência do isolamento são críticas.

Ao integrar múltiplas funções de medição em uma estrutura, reduz o espaço de instalação e melhora a eficiência da fiação do sistema, tornando-o uma solução preferida para aplicações modernas de redes inteligentes.

Especificações Técnicas

Parâmetros técnicos da seção de tensão dos transformadores de instrumentos combinados imersos em óleo JLS-35, 10, 6 e 3

Parâmetros técnicos da seção atual dos transformadores de instrumentos combinados imersos em óleo JLS-35, 10, 6 e 3

Vantagens da estrutura do produto

Adota uma estrutura de tanque de óleo totalmente selada, garantindo excelente desempenho de isolamento e forte resistência à umidade, poeira e poluição ambiental. O núcleo é feito de aço silício de alta qualidade para minimizar a perda de energia, enquanto os enrolamentos de cobre de precisão garantem uma transmissão de corrente estável e uma saída de medição precisa.

Comparado com transformadores separados convencionais, este transformador de instrumento combinado imerso em óleo reduz significativamente a complexidade da fiação e melhora a eficiência da instalação em subestações externas e gabinetes de medição.

Ambiente de instalação

1. Adequado para instalação externa ou interna em sistemas de distribuição

2. Temperatura ambiente: -25℃ a +40℃

3. Altitude: ≤1000m (maior altitude requer design personalizado)

4. Aplicável em ambientes livres de gases corrosivos, poluição pesada ou vibrações severas

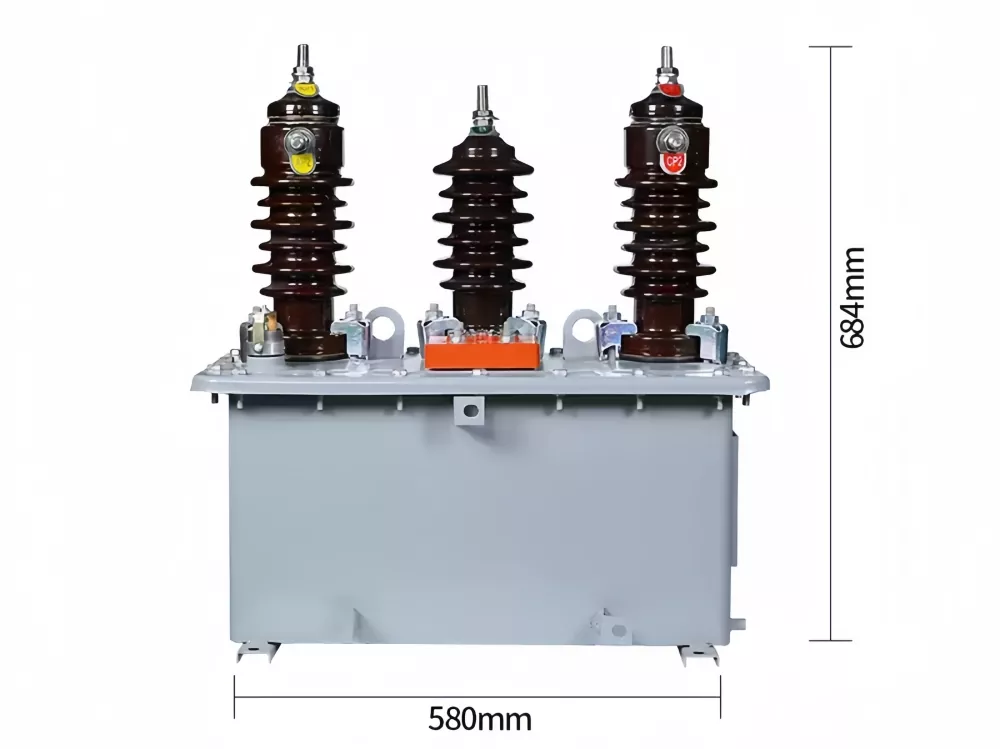

Diagrama de dimensões do produto

Perguntas frequentes

Q1: Qual é a função principal de um transformador de instrumento combinado imerso em óleo?
R: Ele integra medição de tensão e corrente em uma unidade, fornecendo medição precisa e proteção de relé para sistemas de energia de média tensão, como subestações e redes de distribuição.

Q2: Onde este transformador normalmente é instalado?
R: É comumente usado em subestações externas, estações de transformadores compactas, sistemas de distribuição de energia industrial e gabinetes de medição que exigem medição de energia estável.

Q3: Quais níveis de tensão este equipamento pode suportar?
R: Os modelos padrão suportam sistemas de 3kV, 6kV, 10kV e 35kV, tornando-os adequados para uma ampla gama de aplicações de média tensão.

Q4: Quais são as vantagens do isolamento imerso em óleo?
R: O isolamento de óleo fornece excelente resistência dielétrica, dissipação de calor e estabilidade operacional de longo prazo, especialmente em ambientes externos agressivos.

Q5: Com que frequência requer manutenção?
R: A estrutura é totalmente vedada, por isso requer manutenção mínima. Recomenda-se a inspeção regular da condição do óleo e das conexões dos terminais.

Q6: Pode ser personalizado para diferentes taxas de corrente?
R: Sim, as relações de corrente e os parâmetros secundários podem ser personalizados de acordo com os requisitos do projeto para combinar com diferentes sistemas de medição e proteção.
