Através do transformador de corrente central

A Anqiang Power desenvolve o tipo de núcleo através do transformador de corrente central LMZC-10 com base nos requisitos de aplicação de campo de sistemas modernos de distribuição de energia. Projetado para ambientes de painéis de média tensão, como GIS, RMU e subestações compactas, o produto oferece desempenho de medição estável sob condições operacionais complexas. Adota uma estrutura totalmente isolada com caixa ABS retardante de chamas e uma tampa de terminal transparente selada para melhorar a segurança e visibilidade durante a fiação e manutenção.

Em circuitos práticos de medição e proteção, é amplamente utilizado para amostragem de corrente em tempo real e proteção de relés em sistemas de energia. Sua estrutura tipo split-core ou anel permite a instalação direta em cabos primários ou barramentos sem desmontar o condutor principal, melhorando a eficiência durante projetos de retrofit ou manutenção.

Projeto Estrutural e Princípio de Funcionamento

É construído com um núcleo toroidal de aço silício e isolamento de fundição de resina epóxi. O condutor primário atua como um enrolamento de volta única, o que melhora significativamente a eficiência do acoplamento magnético e reduz a perda de energia durante a operação.

O enrolamento secundário é feito de fio de cobre de alta condutividade para garantir uma saída de corrente estável e precisão de medição. A estrutura de resina epóxi totalmente selada aumenta a resistência à umidade, proteção contra poeira e estabilidade mecânica a longo prazo.

Em aplicações de engenharia elétrica, o transformador de corrente através do núcleo é preferido por sua estrutura compacta e desempenho confiável em ambientes de operação contínua.

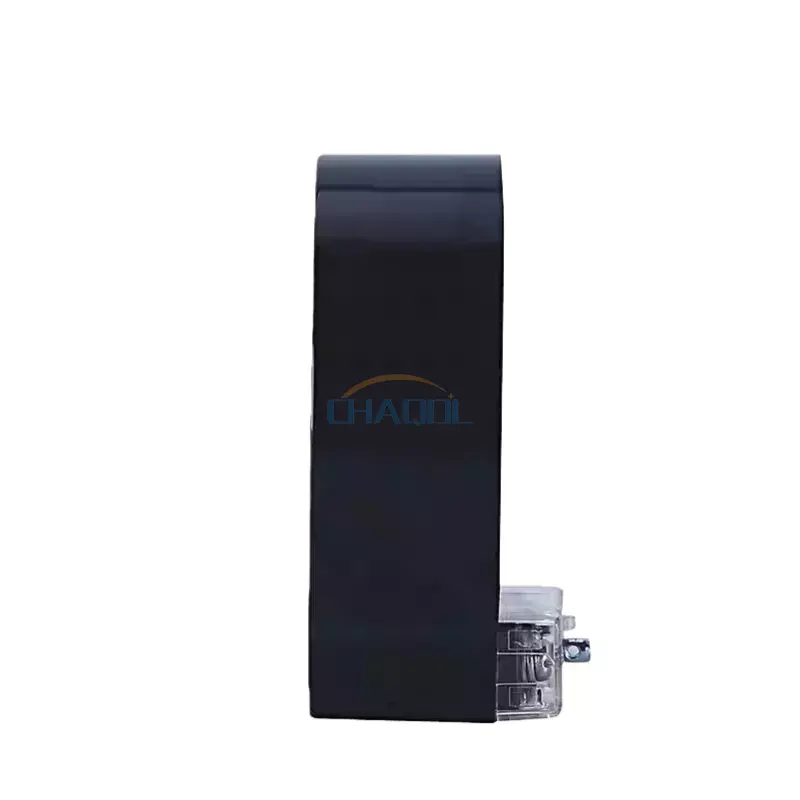

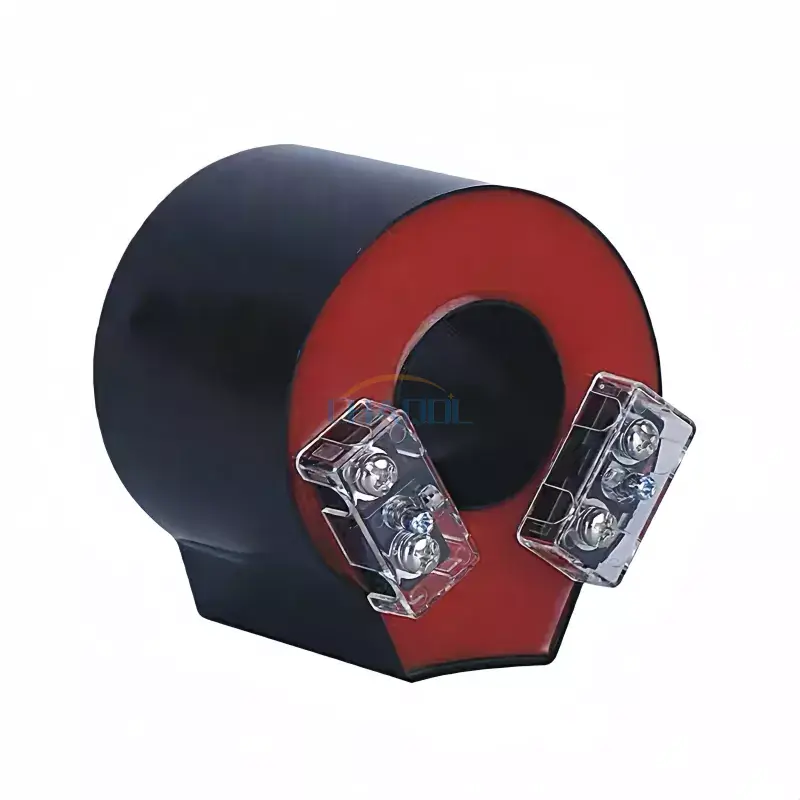

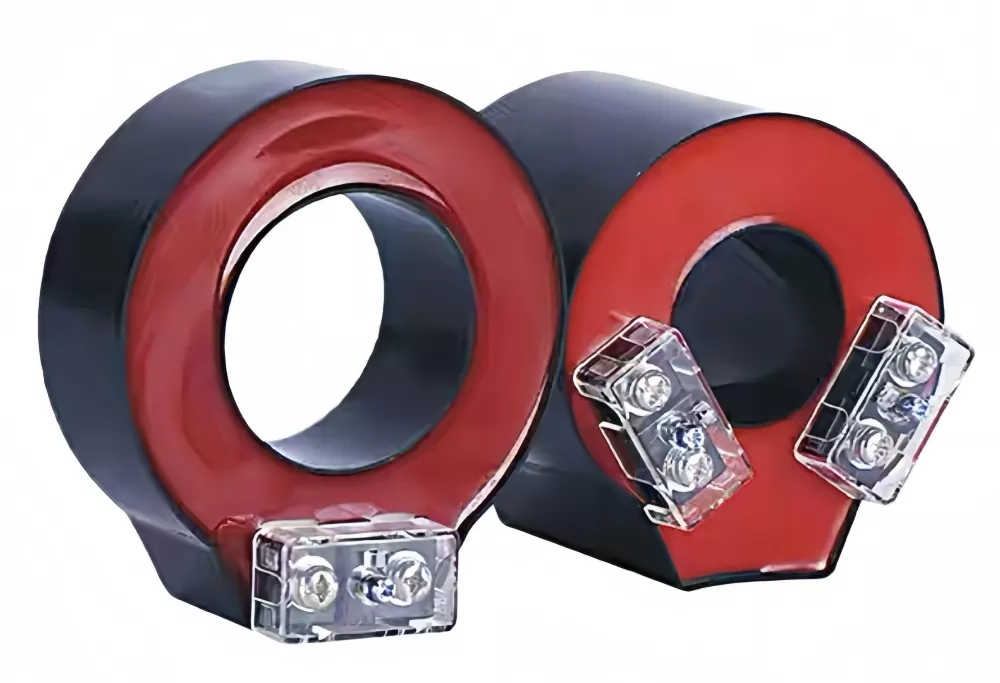

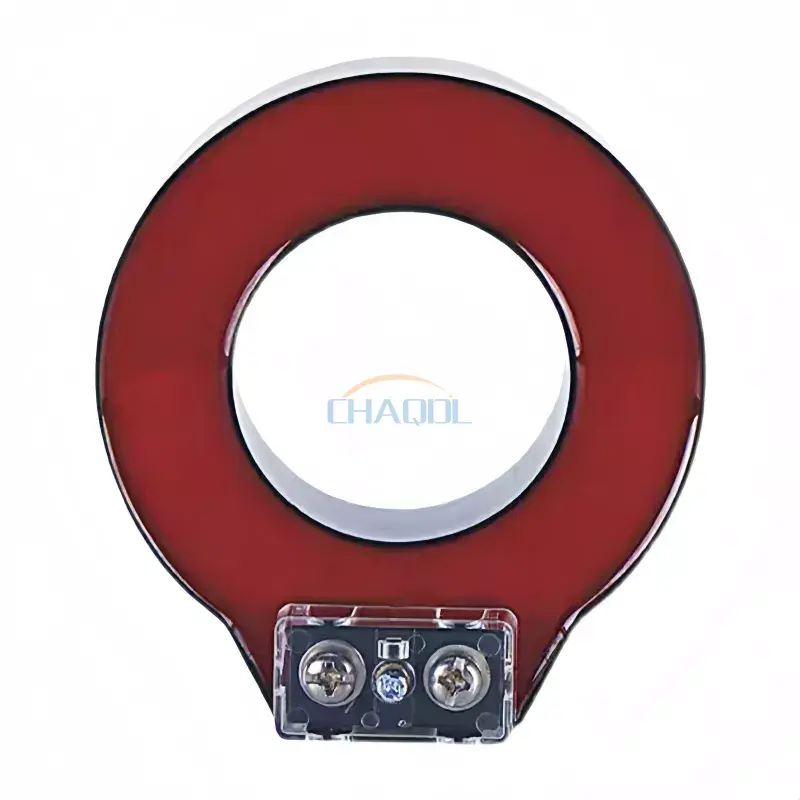

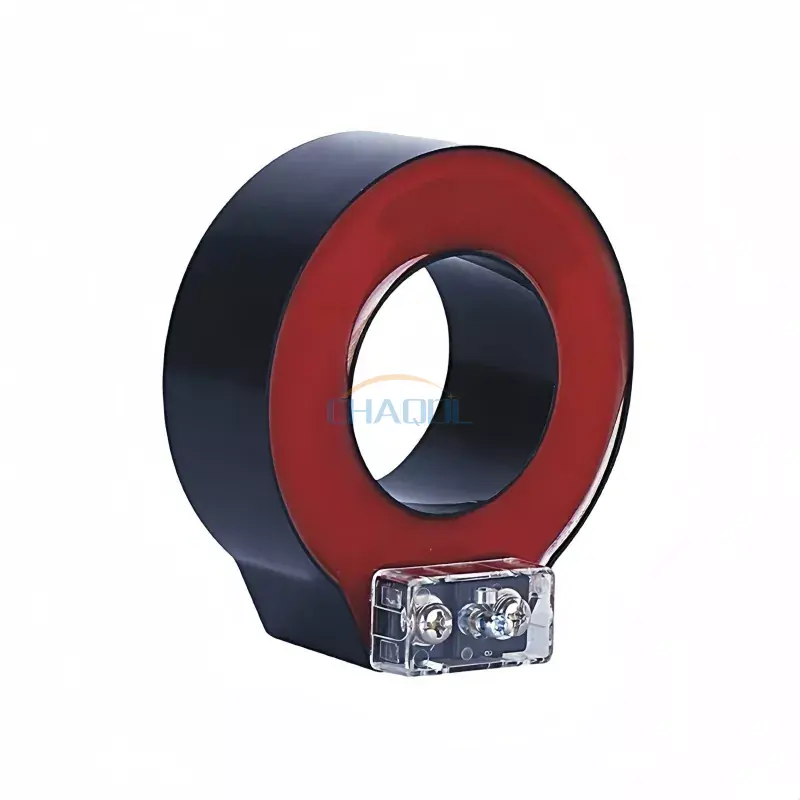

Exibição de imagem do produto

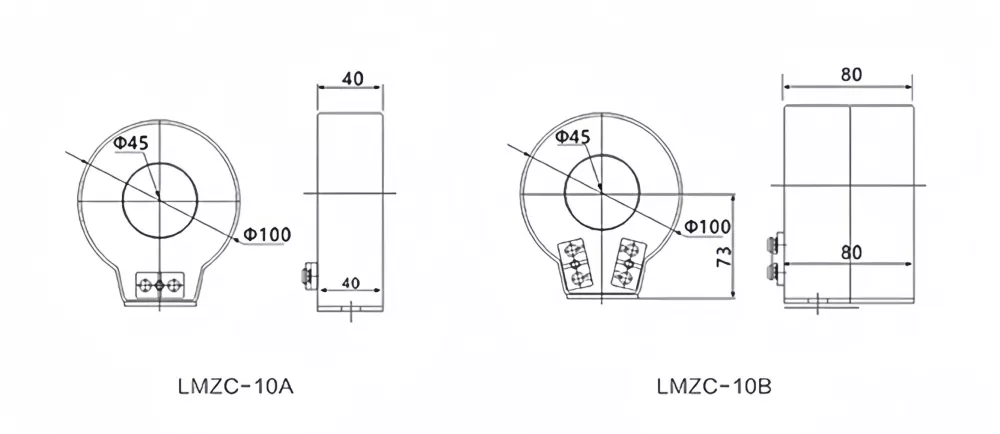

Diagrama de dimensões do produto

Parâmetros Técnicos

Escopo da aplicação e notas de instalação

Esta série é amplamente aplicada em gabinetes de distribuição de baixa tensão, painéis de medição e sistemas de automação industrial. O transformador de corrente através do núcleo é especialmente adequado para projetos de modernização onde os barramentos ou cabos existentes não podem ser desconectados durante a instalação. Suporta operação contínua em ambientes internos com controle estável de umidade e temperatura.

Escopo de aplicação

Amplamente aplicado em sistemas de energia elétrica que exigem monitoramento preciso de corrente e coordenação de proteção. É adequado para instalações industriais e de grande escala.

• Sistemas de manobra de baixa e média tensão
• Armários de distribuição de energia e painéis de medição
• Sistemas de proteção e monitoramento de subestações
• Sistemas de controle de potência para automação industrial
• Sistemas de geração de energia de energia renovável

Requisitos de instalação

A instalação adequada é essencial para garantir a precisão da medição e a operação segura. O condutor primário deve passar pelo centro do núcleo para manter uma distribuição equilibrada do fluxo magnético.

• Mantenha o condutor centralizado dentro da janela central
• Não deixe o circuito secundário aberto durante a operação
• Garanta um aterramento confiável do terminal secundário
• Use hardware de montagem isolado para estabilidade mecânica

Vantagens de desempenho

Comparado com transformadores de corrente convencionais, o Transformador de Corrente Através do Núcleo proporciona maior eficiência operacional e estabilidade a longo prazo em sistemas de medição elétrica.

• Alta precisão de medição com resposta linear estável
• Baixa perda de núcleo e melhor desempenho eletromagnético
• Isolamento de resina epóxi para maior resistência ambiental
• Design compacto adequado para espaço de instalação limitado
• Longa vida útil com requisitos mínimos de manutenção

Perguntas frequentes

Q1: Qual é a principal função deste produto?
R: É usado para medição e proteção de corrente em sistemas elétricos, especialmente em aplicações de distribuição e medição.

Q2: Pode ser instalado sem desligar o sistema?
R: Sim, seu design de núcleo dividido permite a instalação sem desconectar o condutor primário.

Q3: Com quais sistemas é compatível?
R: É adequado para painéis de distribuição de baixa e média tensão, incluindo RMU e painéis de controle.

Q4: Qual é o nível de isolamento?
R: O nível de isolamento foi projetado para ambientes de distribuição industrial e garante operação segura sob condições de tensão nominal.

Q5: Pode ser usado ao ar livre?
R: É projetado principalmente para uso interno; a instalação externa requer invólucro de proteção adicional.

Q6: Com que frequência requer manutenção?
R: Em condições normais de operação, a inspeção periódica é suficiente, sem necessidade de manutenção frequente.

Nota final: Este transformador de corrente através do núcleo foi projetado para operação estável de longo prazo em sistemas modernos de distribuição de energia, garantindo medição confiável e desempenho de proteção.
