Poder de Anqiangdesenvolve oTransformador de corrente 10KV internopara medição de média tensão e proteção de relé, com o modelo LZZBJ9-10 apresentando isolamento de resina epóxi totalmente fechado, opções de corrente secundária 5A/1A e múltiplas configurações de corrente primária para aplicações internas de distribuição de energia.
Um transformador de corrente é um componente chave em sistemas elétricos de média tensão porque converte alta corrente primária em um sinal secundário padronizado que pode ser processado com segurança por medidores, equipamentos de monitoramento e relés de proteção. O transformador de corrente interno LZZBJ9-10 10KV foi projetado para circuitos CA internos de 10KV e inferiores a 50 Hz ou 60 Hz. Sua construção totalmente fechada em resina epóxi combina isolamento, proteção mecânica e instalação compacta em uma única estrutura. Com opções de corrente primária variando de 5A a 2500A, corrente secundária de 1A ou 5A e nível de isolamento de 12/42/75KV, pode ser configurado para diferentes requisitos de medição e proteção.
Índice
- O que é um transformador de corrente interno de 10KV?
- Como funciona em um sistema de média tensão?
- Quais parâmetros técnicos os compradores devem verificar?
- Quais recursos de design suportam uma operação confiável?
- Onde é comumente usado?
- Como você deve selecionar o CT certo?
- Perguntas frequentes
- Fale com a Anqiang Power para uma solução personalizada

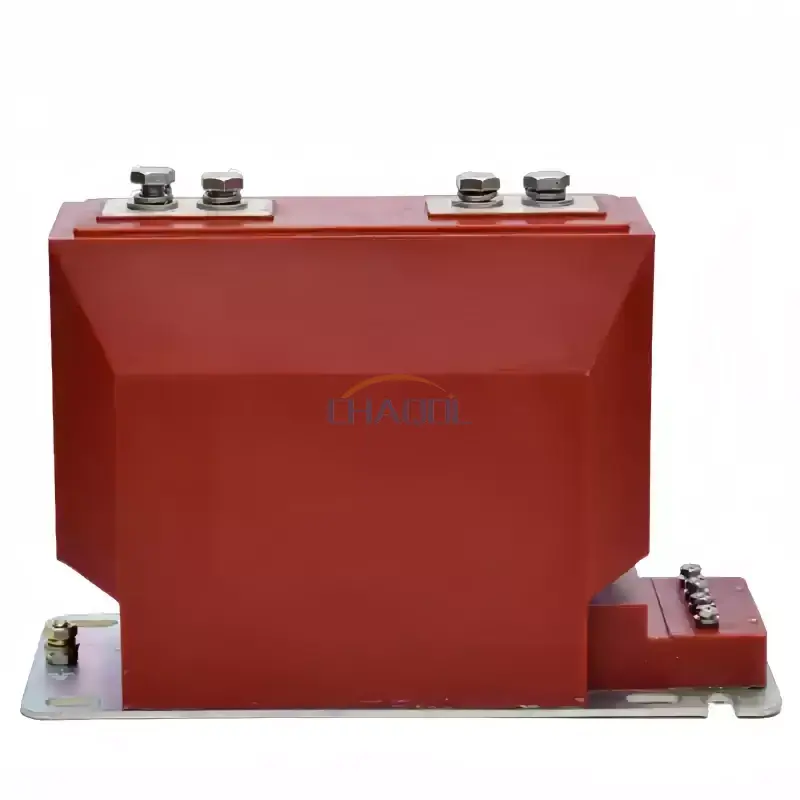

O que é um transformador de corrente interno de 10KV?
Um transformador de corrente interno de 10KV é um transformador de instrumento projetado para medir e monitorar a corrente em sistemas elétricos internos de média tensão. Em vez de conectar instrumentos de medição e relés de proteção diretamente a altas correntes primárias, o transformador reduz a corrente para um valor secundário padronizado que pode ser controlado por equipamentos posteriores.
O modelo LZZBJ9-10 foi projetado para circuitos de 10KV e inferiores com frequência nominal de 50 Hz ou 60 Hz. De acordo com as especificações do fabricante, ele utiliza uma estrutura de resina epóxi totalmente fechada e é adequado para medição de corrente, medição de energia e proteção de relés.
Este arranjo cria isolamento elétrico entre o circuito primário e o equipamento de medição ou proteção, ao mesmo tempo que fornece um sinal de corrente utilizável. Como resultado, o TC torna-se uma importante interface entre equipamentos elétricos de alta potência e sistemas de monitoramento de baixo nível.
Como funciona em um sistema de média tensão?
O princípio de funcionamento é baseado na indução eletromagnética. Quando a corrente flui através do condutor primário, ela gera um campo magnético no núcleo do TC. O enrolamento secundário produz então uma corrente proporcional que pode ser conectada a medidores, relés de proteção ou dispositivos de monitoramento.
Por exemplo, um sistema de distribuição de energia pode transportar centenas ou milhares de amperes no lado primário, enquanto o equipamento de monitoramento conectado é projetado para uma corrente padronizada muito menor. Um TC adequadamente selecionado fornece a relação de transformação necessária para que o circuito secundário possa representar a condição operacional primária.
Funções de medição e proteção
- Medição atual:Fornece um sinal proporcional para medidores elétricos e equipamentos de monitoramento.
- Gestão de energia:Suporta sistemas de medição usados para monitorar o consumo elétrico e as condições de operação.
- Proteção de relé:Fornece sinais de corrente aos relés de proteção quando ocorrem condições anormais ou de falha.
- Automação de distribuição:Fornece informações atuais para sistemas automatizados de monitoramento e controle.
O TC, portanto, precisa ser selecionado de acordo com os requisitos normais de medição e com as características de proteção do sistema elétrico.
Quais parâmetros técnicos os compradores devem verificar?
A escolha de um transformador de corrente deve começar com os parâmetros elétricos da aplicação, e não apenas com as dimensões físicas. Corrente primária, corrente secundária, classe de precisão, saída nominal, nível de isolamento e características de resistência a curto-circuito, todas afetam se um TC é adequado para um determinado comutador ou instalação de distribuição.
| Parâmetro | Especificação LZZBJ9-10 | Por que é importante |
|---|---|---|
| Modelo | LZZBJ9-10 | Identifica o projeto do CT e a configuração do produto |
| Tensão de Aplicação | 10KV e abaixo | Define a faixa aplicável do sistema de média tensão |
| Frequência nominal | 50Hz/60Hz | Atende aos requisitos de frequência regionais e do sistema |
| Corrente Primária | Configurações 5A–2500A | Deve corresponder à corrente esperada do circuito primário |
| Corrente Secundária | 1A ou 5A | Deve corresponder aos medidores conectados e aos dispositivos de proteção |
| Aulas de precisão | Configurações 0,2, 0,5, 10P10 | Determina os requisitos de desempenho de medição e proteção |
| Saída nominal | Configurações 10VA/15VA | Deve corresponder à carga do circuito secundário conectado |
| Nível de isolamento nominal | 12/42/75KV | Apoia a coordenação de isolamento dentro do sistema elétrico |
Esses valores devem sempre ser verificados em relação ao projeto elétrico real, ao equipamento conectado e aos requisitos de projeto aplicáveis antes de fazer o pedido.
Quais recursos de design suportam uma operação confiável?
Isolamento de resina epóxi totalmente fechado
O LZZBJ9-10 adota uma estrutura de fundição em resina epóxi que envolve totalmente os componentes internos. Esta construção fornece isolamento elétrico enquanto protege o conjunto interno contra influências ambientais comumente encontradas em ambientes internos de painéis de distribuição.
Construção integrada compacta
O núcleo de ferro, o enrolamento secundário e o sistema de isolamento estão integrados em um corpo compacto. Isto é útil onde os painéis de manobra e os gabinetes de distribuição têm espaço de instalação limitado. Um design compacto também pode simplificar a integração de equipamentos e os arranjos de fiação secundária.
Terminais secundários protegidos
Uma caixa de terminais reforçada fornece proteção adicional para a fiação secundária. Juntamente com a base de aterramento e a estrutura de montagem, isso ajuda a suportar uma instalação ordenada e um acesso mais seguro durante a inspeção e manutenção.
Várias configurações atuais
Diferentes configurações de corrente primária permitem que a mesma família de produtos atenda a uma ampla gama de aplicações de distribuição. As configurações disponíveis vão desde classificações de baixa corrente até aplicações de alta corrente de até 2.500 A, sujeitas à configuração do modelo aplicável.
Onde é comumente usado?
A estrutura compacta e o design de média tensão tornam este tipo de TC adequado para diversas aplicações elétricas internas.
- Aparelhagem interna:Fornece sinais de corrente para circuitos de medição e proteção.
- Armários de distribuição de energia:Suporta monitoramento de alimentadores e cargas elétricas.
- Subestações compactas:Faz interface entre circuitos primários e equipamentos de medição e proteção.
- Sistemas de energia industriais:Ajuda a monitorar as condições de operação elétrica nas instalações de fabricação.
- Sistemas de gestão de energia:Fornece informações atuais para monitoramento e análise elétrica.
- Automação de distribuição:Suporta detecção de corrente para controle e monitoramento elétrico automatizado.
Em instalações práticas, o transformador pode trabalhar em conjunto com relés de proteção, medidores de energia, instrumentos de monitoramento e outros equipamentos elétricos secundários. Isto torna a especificação precisa particularmente importante ao integrar um TC em um sistema de manobra existente.
Como você deve selecionar o CT certo?
Para engenheiros, eletricistas, fabricantes de painéis e equipes de compras, a seleção do produto deve ser baseada na aplicação elétrica completa e não apenas na tensão nominal.
- Confirme a tensão do sistema.Verifique se o TC é adequado para a rede real de média tensão, como uma aplicação de 10KV.
- Determine a corrente primária.Selecione uma classificação de corrente primária que corresponda às condições operacionais e do sistema esperadas.
- Escolha a corrente secundária.Verifique se os medidores a jusante e os relés de proteção requerem corrente secundária de 1A ou 5A.
- Defina o requisito de precisão.Os circuitos de medição e proteção podem exigir diferentes classes de precisão.
- Verifique a carga secundária.A saída nominal deve ser compatível com o circuito secundário conectado.
- Verifique os requisitos de isolamento.Confirme se o nível de isolamento corresponde ao sistema elétrico e ao projeto.
- Verifique as condições de instalação mecânica.Os furos de montagem, a posição dos terminais, o espaço disponível no gabinete e os arranjos de aterramento devem ser revisados.
Para projetos personalizados, fornecer ao fornecedor a tensão do sistema, corrente primária, corrente secundária, classe de precisão, carga nominal, ambiente de instalação e aplicação pretendida pode melhorar significativamente a seleção do modelo e a comunicação técnica.
Perguntas frequentes
Qual é a função principal de um transformador de corrente interno de 10KV?
Sua principal função é transformar alta corrente primária em corrente secundária inferior padronizada para medição, monitoramento de energia e proteção de relés em sistemas elétricos de média tensão.
Quais opções de corrente secundária estão disponíveis?
A especificação LZZBJ9-10 suporta opções de corrente secundária nominal de 1A e 5A. A opção adequada deverá corresponder ao equipamento de medição ou proteção conectado.
Qual faixa de corrente primária pode ser configurada?
As configurações listadas cobrem classificações de corrente primária de 5A a 2500A. A configuração exata deve ser selecionada de acordo com os requisitos elétricos do projeto.
Este TC pode ser usado tanto para medição quanto para proteção?
Sim. O produto suporta diferentes combinações de classes de precisão para aplicações de medição e proteção. A configuração necessária deve ser determinada a partir do esquema de proteção e dos requisitos de medição.
Por que a resina epóxi é usada na estrutura do CT?
A resina epóxi fornece isolamento elétrico e encapsulamento mecânico. Em uma estrutura totalmente fechada, também ajuda a proteger os componentes internos e oferece suporte à operação estável em ambientes internos de painéis de distribuição.
Onde este tipo de transformador de corrente pode ser instalado?
As aplicações típicas incluem painéis internos, gabinetes de distribuição de energia, subestações compactas, sistemas de energia industriais, sistemas de gerenciamento de energia e equipamentos de automação de distribuição.
Fale com a Anqiang Power para uma solução personalizada
Ao selecionar um transformador de corrente de média tensão, é essencial a combinação correta de corrente primária, corrente secundária, classe de precisão, saída nominal, nível de isolamento e estrutura de instalação. O LZZBJ9-10 oferece múltiplas opções de configuração para sistemas internos de energia de 10KV e inferiores, tornando-o adequado para aplicações de medição e proteção em diferentes ambientes de distribuição. Se você está planejando um novo projeto de painel, atualizando um gabinete de distribuição existente ou precisa de um TC configurado em torno de parâmetros elétricos específicos, saiba mais sobre o Transformador de Corrente Interno de 10KV eContate-noscom seus requisitos técnicos para uma solução adequada da Anqiang Power.
