Interruptor de desconexão exterior 40.5KV

Model:GW5-40.5

A chave seccionadora externa de 40,5KV desenvolvida de forma independente pela Anqiang Power é do tipo de coluna dupla, interrupção horizontal, abertura central e pode ser equipada com chaves de aterramento em um ou ambos os lados. É um dispositivo externo de alta tensão adequado para aplicações CA 50 Hz, com níveis de tensão nominais de 40,5 KV, 72,5 KV e 126 KV. Podemos personalizá-lo de acordo com desenhos ou necessidades do cliente.

Enviar consulta

Descrição do produto

A série GW5Interruptor de desconexão exterior 40.5KVfoi projetado para redes de transmissão e distribuição de média e alta tensão operando em condições AC 50Hz. É amplamente utilizado em subestações e centrais elétricas para isolar com segurança circuitos sob tensão sem corrente de carga. A estrutura adota um mecanismo de abertura horizontal tipo V de coluna dupla, garantindo folga elétrica estável e forte confiabilidade mecânica em ambientes externos adversos.

Comparado com interruptores de isolamento tradicionais, esteInterruptor de desconexão exterior 40.5KVfornece maior resistência ao vento, melhor desempenho antipoluição e um sistema de contato mais estável, tornando-o adequado para operação de longo prazo em regiões costeiras, desérticas e de alta umidade.

Principais recursos de design

Estrutura de abertura horizontal em forma de V de coluna dupla para maior estabilidade
Projeto de poste modular com isoladores de porcelana ou compostos de alta resistência
Suporta modos de operação manual e motorizado
Configurações de aterramento opcionais: não aterrado, aterrado simples, aterrado duplo
Sistema de intertravamento mecânico entre a lâmina principal e a lâmina de aterramento para segurança
Maior resistência à corrosão para serviço externo de longo prazo

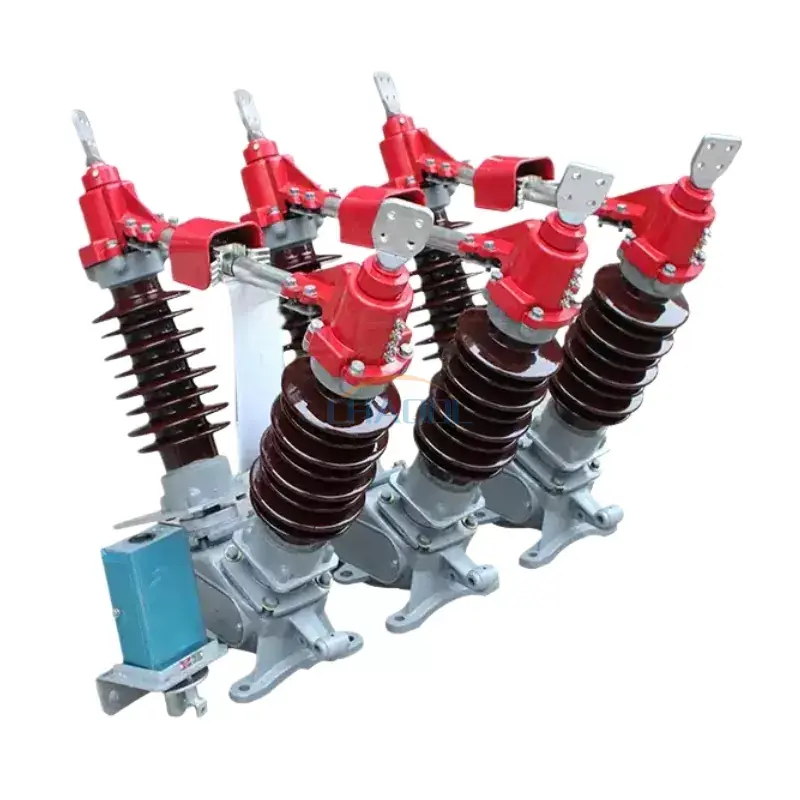

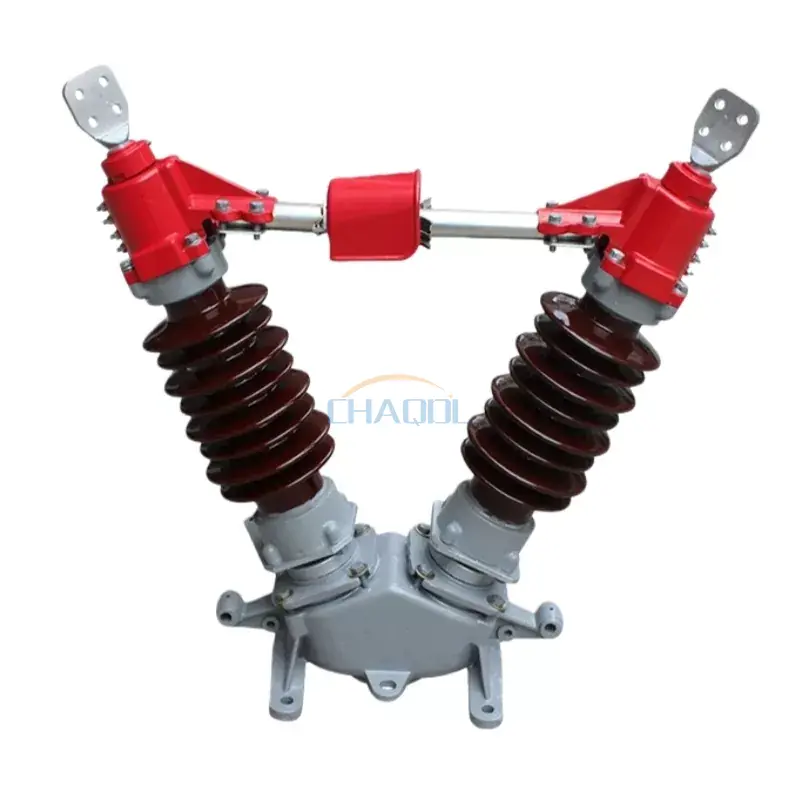

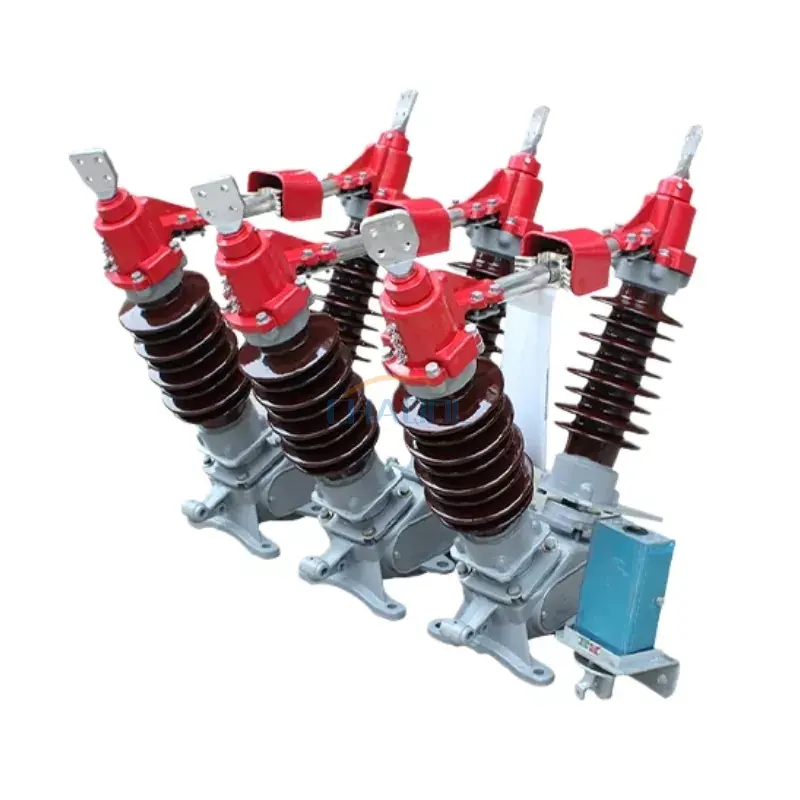

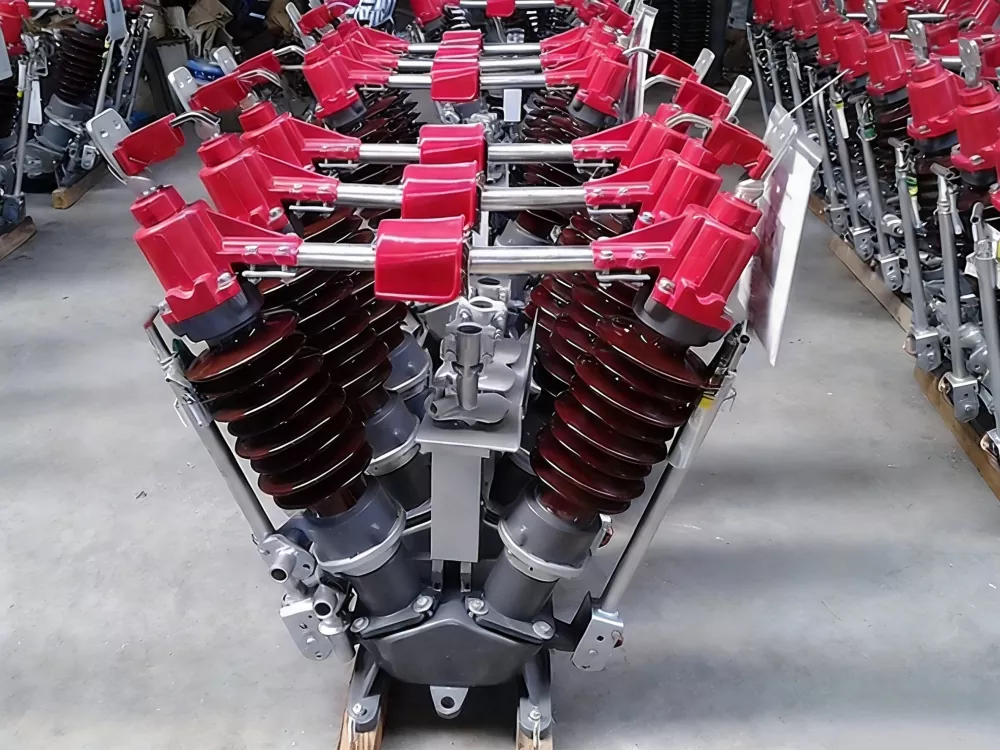

Fotos reais do produto

40.5KV Outdoor Disconnecting Switch

Parâmetros Técnicos

Nome do Projeto			Valor do parâmetro
Tensão nominal			40,5KV	72,5KV			126KV
Nível de isolamento nominal	Tensão suportável de frequência de energia de 1 minuto		95/115 quilovolts	140/160 quilovolts			230/245KV
	Tensão suportável de impulso relâmpago		185/215 quilovolts	325/375 quilovolts			550/630 quilovolts
Frequência nominal			50Hz
Corrente nominal			630/1250A	1600A			2000A
Duração nominal do curto-circuito			4/2s
Carga mecânica terminal nominal	Carga longitudinal horizontal		750N	1000N
	Carga lateral horizontal		500N	750N
	Força vertical		750N	1000N
Distância de fuga			1013/1256 mm	1813/2248 mm
Vida mecânica			2.000 vezes
Mecanismo operado manualmente			CS17,CS17G
Mecanismo operacional motorizado		Modelo	CJ5/CJ6
		Tensão do motor	AC220/380,DC220
		Tensão do circuito de controle	AC220,DC220
		Tempo de abertura (do disjuntor)	6±1s
Peso do produto		Não aterrado	360kg		500kg	800kg
		Aterramento único	390kg		560kg	900kg
		Aterramento duplo	430kg		620kg	1000kg

Diagrama de Dimensões do Produto

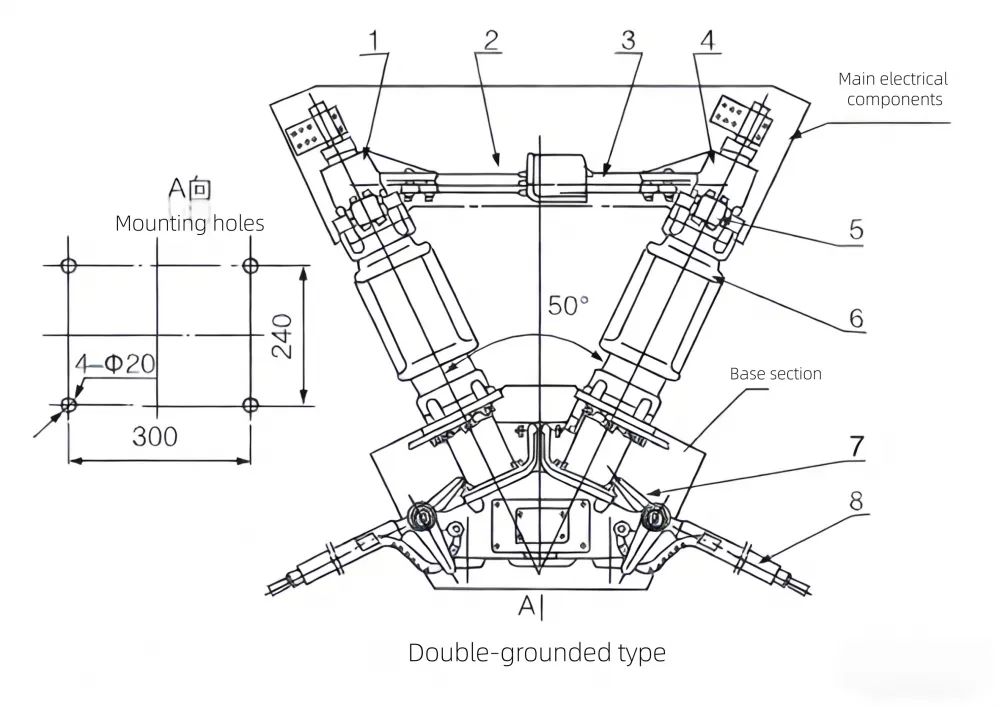

Diagrama de dimensões da chave seccionadora externa GW5-40.5KV

40.5KV Outdoor Disconnecting Switch Dimensions Diagram

1. Bloco de terminais
2. Contato principal
3. Dedo de contato principal
4. Bloco terminal
5. Dedo de contato de aterramento
6. Pós-isolador
7. Placa limite
8. Chave de aterramento

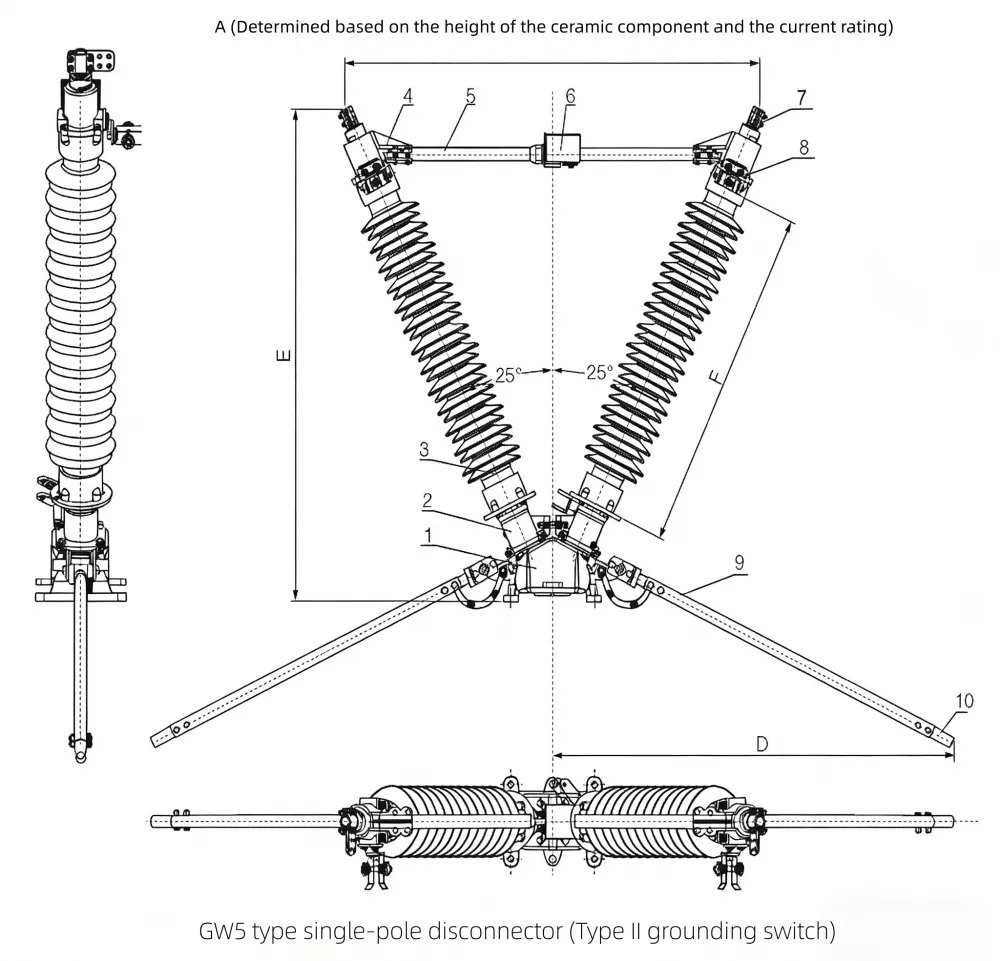

Diagrama de dimensões da chave seccionadora externa GW5-126

Outdoor High Voltage Disconnect Switch Diagram

1. Base
2. Suporte
3. Poste isolante
4. Bloco terminal
5. Haste condutora de eixo redondo
6. Haste condutora de eixo quadrado
7. Grampo terminal
8. Contato estacionário da chave de aterramento
9. Tubo de alumínio do interruptor de aterramento
10. Contato do interruptor de aterramento

Comparação com produtos semelhantes

Item de avaliação	Nosso interruptor de desconexão externo GW5 40,5KV	Modelo de Concorrente Convencional
Estabilidade estrutural	Design reforçado tipo V de coluna dupla com maior resistência ao vento	Estrutura de coluna única, menor estabilidade mecânica
Desempenho de contato	Dedos de contato banhados a prata, distribuição de pressão otimizada	Contatos de cobre padrão, desgaste mais rápido
Durabilidade ao ar livre	Revestimento anticorrosivo + sistema isolante reforçado	Revestimento básico, desempenho costeiro limitado
Flexibilidade de operação	Suporta operação manual + motorizada com proteção de intertravamento	Principalmente operação manual apenas
Custo de manutenção	Baixo devido à longa vida mecânica (2.000 ciclos)	Maior frequência de manutenção

Cenários de aplicação

OInterruptor de desconexão exterior 40.5KVé amplamente aplicado em:

Subestações e subestações de alta tensão
Sistemas de isolamento de linhas de transmissão de energia
Redes de distribuição de energia industrial
Pontos de ligação à rede de energia renovável (parques eólicos e solares)
Projetos de melhoria da rede urbana e rural

Com seu design mecânico robusto e desempenho elétrico estável, este seccionador é uma escolha confiável para operadores que exigem segurança e eficiência operacional de longo prazo em ambientes externos.
