Anqiang Power fabrica um confiávelChave de desconexão interna de alta tensãoprojetado para isolamento seguro e separação de circuitos em sistemas de distribuição de 12kV. A série GN19 é amplamente aplicada em salas de manobra internas, subestações e gabinetes de controle de energia industrial onde são necessárias desconexão visível e segurança operacional. Sua estrutura tripolar garante operação sincronizada e desempenho mecânico estável sob condições de comutação repetidas.
O dispositivo é construído com uma estrutura de base rígida, mecanismo de eixo giratório, isoladores de porcelana e lâminas de cobre de alta condutividade. Cada componente é projetado para manter uma pressão de contato estável e minimizar a resistência elétrica durante a operação, garantindo longa vida útil e desempenho de comutação confiável em redes de média tensão.

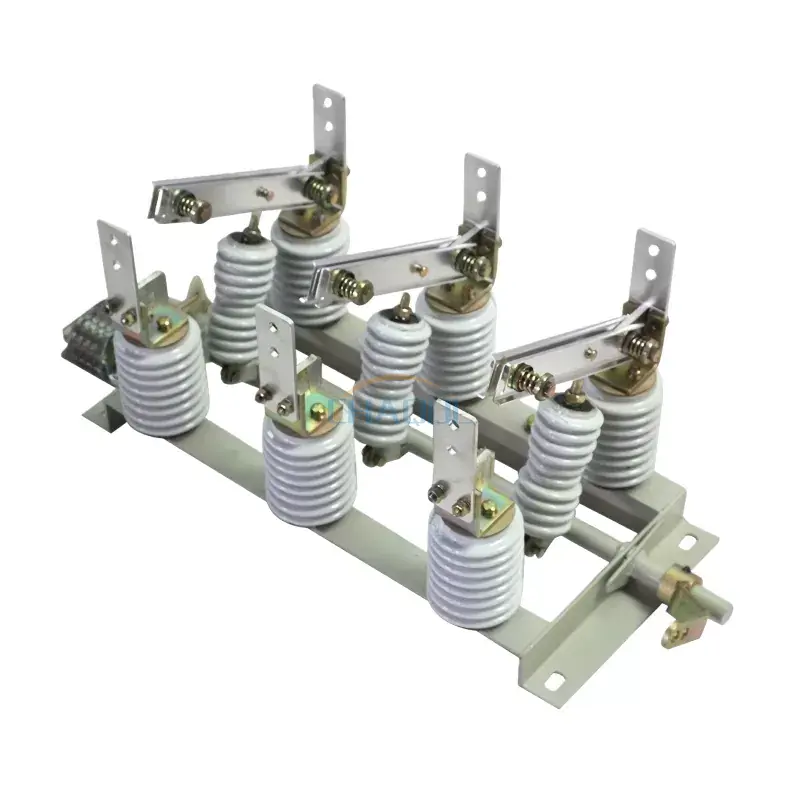

O interruptor adota uma estrutura mecânica integrada de três pólos que consiste em uma estrutura de base, sistema de eixo giratório, bielas, isoladores de porcelana e lâminas de interruptor de liga de cobre. O eixo operacional pode ser conectado de forma flexível a mecanismos operacionais manuais ou motorizados, permitindo instalação adaptável em diferentes layouts de quadros de distribuição.
Variantes especiais como GN19-12W, GN19-12G, GN19-12X e GN19-12ST são projetadas para diferentes ambientes, incluindo áreas poluídas, regiões de alta altitude, requisitos de indicação de tensão e aplicações de comutação de duplo alcance.
Especificações de desempenho elétrico dos modelos da série GN19:
| Modelo e especificações | Tensão nominal | Corrente nominal | Corrente suportável nominal de curta duração | Corrente suportável de pico nominal |
| GN19-12/400-12.5 | 12kV | 400A | 12,5kA | 31,5kA |
| GN19-12/630-20 | 12kV | 630A | 20kA | 50kA |
| GN19-12/1000-31,5 | 12kV | 1000A | 31,5kA | 80kA |
| GN19-12/1250-31.5 | 12kV | 1250A | 31,5kA | 80kA |
| GN19-12C/400-12.5 | 12kV | 400A | 12,5kA | 31,5kA |
| GN19-12C/630-20 | 12kV | 630A | 20kA | 50kA |
| GN19-12C/1000-31,5 | 12kV | 1000A | 31,5kA | 80kA |
| GN19-12C/1250-31.5 | 12kV | 1250A | 31,5kA | 80kA |
|

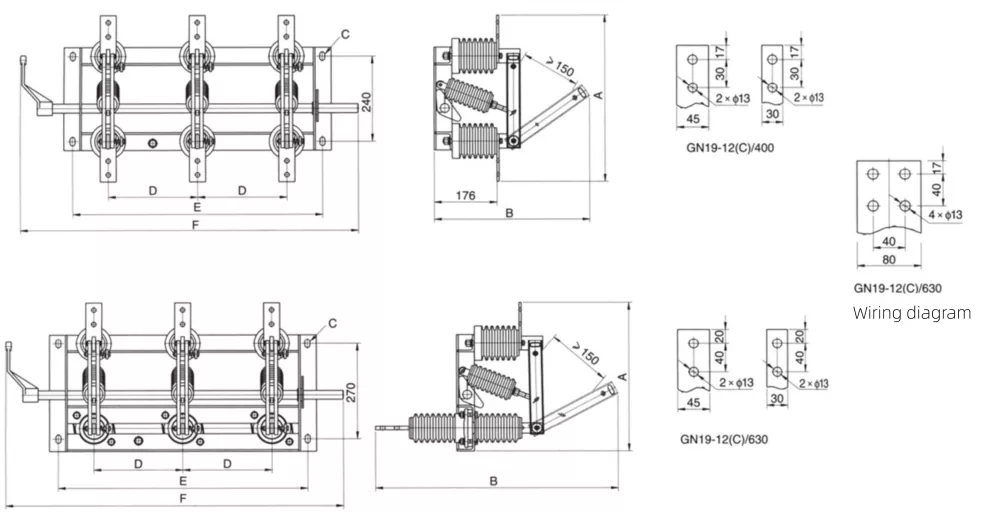

Modelo e especificações |
A |
B |
C |
D |
|
GN19-12/400 |
450 |
446 |
185 |
4-14*24 |
|
GN19-12/630 |
470 |
446 |
185 |
4-14*24 |
|
GN19-12/1000/1250 |
510 |
500 |
196 |
4-18*28 |
|
GN19-12C/400 |
420 |
690 |
185 |
4-14*24 |
|
GN19-12C/630 |
430 |
690 |
185 |
4-14*24 |
|
GN19-12C/1000/1250 |
470 |
745 |
196 |
4-18*28 |
Em projetos reais de distribuição de energia, oChave de desconexão interna de alta tensãoapresenta vantagens claras quando comparado com chaves seccionadoras convencionais comumente utilizadas no mercado.
| Item de comparação | Nossa série GN19 | Produtos típicos do concorrente |
| Estrutura de contato | Design otimizado de pressão de contato duplo com menor resistência | Estrutura de contato único, maior perda de contato ao longo do tempo |
| Durabilidade Mecânica | Resistência mecânica de alto ciclo adequada para operação frequente | Ciclo de vida limitado sob condições de comutação frequentes |
| Confiabilidade do Isolamento | Isolador de porcelana de alta resistência com distância de fuga reforçada | Design padrão de porcelana com menor resistência à poluição |
| Adaptabilidade Ambiental | Suporta variantes de poluição, alta altitude e indicadores | Opções de personalização limitadas |
| Requisito de manutenção | Baixa manutenção com desempenho estável a longo prazo | Requer inspeção e ajuste frequentes |
Esta chave seccionadora interna de alta tensão é amplamente utilizada em:
A instalação adequada garante o desempenho ideal da chave seccionadora interna de alta tensão. O dispositivo deve ser instalado sobre uma estrutura de base estável com alinhamento correto do eixo rotativo. O mecanismo operacional deve ser verificado quanto à ligação mecânica suave antes de energizar o sistema.
Q1: Qual é a função principal deste switch?
É usado para isolar circuitos elétricos com segurança e fornecer um ponto de desconexão visível em sistemas de média tensão.
Q2: Pode ser usado ao ar livre?
Este modelo foi projetado principalmente para uso interno. As aplicações externas exigem gabinetes com classificação especial ou versões de interruptores externos.
Q3: O que torna seu produto diferente das opções padrão do mercado?
Em comparação com projetos típicos, esta chave seccionadora interna de alta tensão oferece vida mecânica melhorada, melhor design de isolamento e mais flexibilidade de configuração.
Q4: A personalização está disponível?
Sim, diferentes classificações de corrente, versões de altitude e configurações de indicadores podem ser personalizadas de acordo com os requisitos do projeto.
Q5: Com que frequência requer manutenção?
Em condições normais, a inspeção periódica é suficiente devido à sua estrutura mecânica estável e materiais resistentes à corrosão.
