Resumo do artigo: A Através do transformador de corrente centralfornece uma maneira prática de medir a corrente CA e oferecer suporte à proteção do circuito sem conectar diretamente instrumentos de medição a condutores de alta corrente.Poder de Anqiangdesenvolve a série LMZC-10 para aplicações de distribuição de energia, incluindo painéis de média tensão, painéis de medição, RMU, GIS, subestações compactas e sistemas de energia industriais. Com um núcleo toroidal de aço silício, enrolamento secundário de cobre, isolamento de resina epóxi e construção compacta, este transformador foi projetado para amostragem de corrente estável e operação confiável de longo prazo.
Índice
- O que é um transformador de corrente através do núcleo?
- Como funciona um transformador de corrente através do núcleo?
- O que é o projeto estrutural?
- Quais parâmetros técnicos são mais importantes?
- Onde é usado um transformador de corrente através do núcleo?
- Quais são as principais vantagens de desempenho?
- Como você deve selecionar o modelo certo?
- Quais práticas de instalação devem ser seguidas?
- Perguntas frequentes
- Conclusão

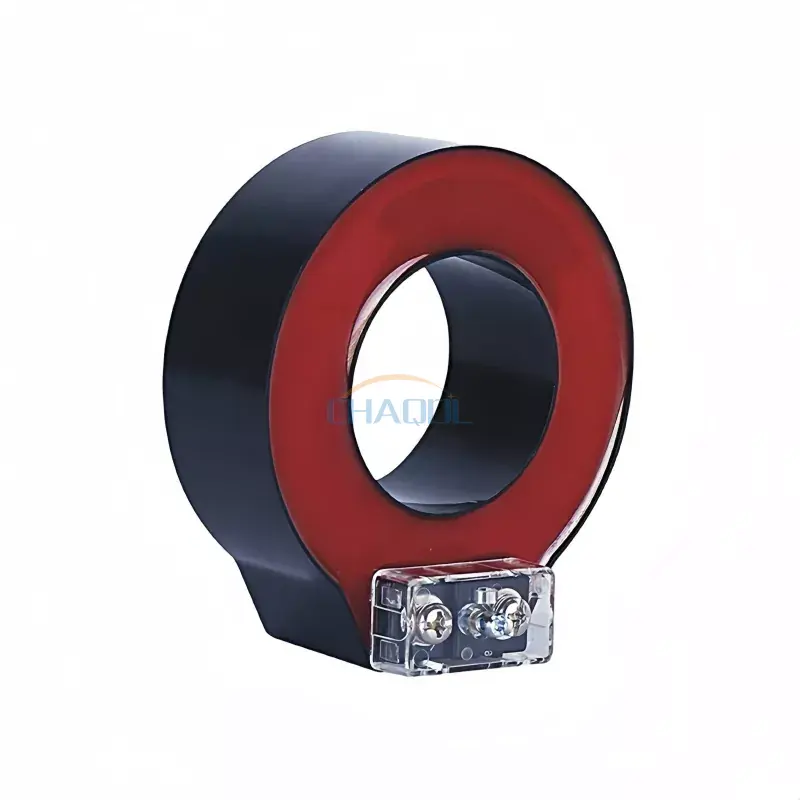

O que é um transformador de corrente através do núcleo?
Um transformador de corrente através do núcleo é um transformador de instrumento elétrico projetado para converter uma corrente primária alta em uma corrente secundária padronizada e mais baixa que pode ser usada com segurança por instrumentos de medição, medidores e relés de proteção. Em vez de conectar o circuito de medição diretamente ao condutor de alta corrente, o cabo primário ou barramento passa através do núcleo do transformador.
A série LMZC-10 da Anqiang Power foi projetada para sistemas de energia CA com tensões operacionais abaixo de 35kV. Pode ser configurado para aplicações envolvendo níveis de tensão como 10kV, 24kV e 35kV de acordo com os requisitos do projeto. Sua estrutura é adequada para aplicações onde amostragem confiável de corrente, medição e proteção de relé são essenciais.
Ao contrário de um transformador convencional que pode ter um enrolamento primário dedicado, um projeto de núcleo passante usa o condutor que passa pelo núcleo como espira primária. Esta construção pode fornecer uma solução compacta para equipamentos de distribuição elétrica, ao mesmo tempo que simplifica a integração em sistemas adequados.
Como funciona um transformador de corrente através do núcleo?
O princípio de funcionamento é baseado na indução eletromagnética. Quando a corrente alternada flui através do condutor primário, ela gera um campo magnético ao redor do condutor. O fluxo magnético passa pelo núcleo do transformador e induz uma corrente proporcional no enrolamento secundário.
A corrente secundária resultante é normalmente padronizada para conexão a equipamentos de medição ou proteção. Para o LMZC-10, as opções de corrente secundária incluem 5A e 1A, dependendo da configuração selecionada.
O processo operacional básico pode ser resumido da seguinte forma:
- O cabo primário ou barramento transporta a corrente do sistema.
- O condutor primário passa pelo núcleo magnético.
- A corrente alternada cria fluxo magnético dentro do núcleo.
- O enrolamento secundário responde ao fluxo magnético.
- Uma corrente secundária reduzida é fornecida ao circuito de medição ou proteção.
- O equipamento conectado utiliza o sinal para funções de monitoramento, medição ou proteção.
Este arranjo separa o circuito de medição do condutor de energia primário, tornando o monitoramento de corrente mais prático em muitas aplicações de distribuição.
O que é o projeto estrutural?
A construção do transformador tem influência direta na estabilidade da medição, no desempenho do isolamento, na resistência ambiental e na vida útil. O LMZC-10 usa um núcleo toroidal de aço silício combinado com isolamento fundido em resina epóxi.
Núcleo e Circuito Magnético
O núcleo toroidal de aço silício fornece o caminho magnético necessário para a indução eletromagnética. Um circuito magnético adequadamente projetado ajuda a manter características estáveis de transformação de corrente e oferece suporte a um desempenho de medição confiável.
Maestro Primário
O condutor primário que passa pelo núcleo funciona como um enrolamento primário de volta única. Este arranjo permite que o transformador meça a corrente que flui através de um cabo ou barramento existente sem a necessidade de um enrolamento primário multivoltas convencional.
Enrolamento Secundário
O enrolamento secundário usa fio de cobre de alta condutividade para produzir uma corrente de saída estável para medidores conectados e dispositivos de proteção. O circuito secundário deve ser corretamente conectado e manuseado de acordo com o projeto do equipamento e os procedimentos de segurança elétrica aplicáveis.
Isolamento e Habitação
O produto utiliza isolamento de resina epóxi e uma caixa ABS retardante de chamas. Uma tampa de terminal transparente selada também foi projetada para melhorar a visibilidade ao redor da área de conexão, ao mesmo tempo em que oferece fiação e trabalhos de manutenção mais seguros.
Quais parâmetros técnicos são mais importantes?
A escolha de um transformador de corrente requer mais do que simplesmente corresponder à corrente nominal. Os engenheiros devem avaliar o sistema elétrico, a finalidade da medição, as dimensões da instalação, os requisitos de precisão e os requisitos de proteção em conjunto.
| Parâmetro | Referência LMZC-10 | Por que é importante |
|---|---|---|
| Modelo do produto | LMZC-10 | Identifica a configuração do produto aplicável |
| Frequência nominal | 50/60Hz | Corresponde às frequências comuns do sistema de energia CA |
| Corrente secundária | 1A/5A | Determina a compatibilidade com equipamentos conectados |
| Material | ABS retardador de chama | Suporta proteção mecânica e segurança elétrica |
| Essencial | Aço silício toroidal | Fornece o caminho magnético para transformação de corrente |
| Isolamento | Fundição em resina epóxi | Melhora o isolamento e a resistência ambiental |
| Tensão do sistema aplicável | Abaixo de 35kV | Define a faixa de aplicação elétrica pretendida |
A classe de precisão e a carga nominal também devem ser consideradas cuidadosamente. Diferentes aplicações podem exigir um transformador de corrente de medição, um transformador de corrente de proteção ou uma configuração de enrolamento duplo. A faixa de corrente primária necessária deve corresponder às condições operacionais reais, em vez de ser selecionada apenas a partir da corrente máxima possível.
Onde é usado um transformador de corrente através do núcleo?
A estrutura compacta e o arranjo direto do condutor através do núcleo tornam este tipo de transformador adequado para uma variedade de aplicações de medição e proteção elétrica.
- Armários de distribuição de energia:Suporta medição e monitoramento de corrente dentro de equipamentos de distribuição.
- Painéis de medição:Fornece sinais de corrente para sistemas de medição elétrica.
- Aparelhagem de média tensão:Pode ser integrado em configurações adequadas de GIS, RMU e painéis de distribuição.
- Subestações:Suporta funções de amostragem de corrente e proteção de relé.
- Automação industrial:Permite o monitoramento elétrico em sistemas de controle de energia industrial.
- Sistemas de energia renovável:Pode suportar monitoramento de corrente onde o projeto elétrico e as especificações do transformador são compatíveis.
- Projetos de retrofit:Uma configuração de núcleo dividido adequada pode simplificar a instalação em torno de condutores existentes onde o projeto do sistema permitir.
Para trabalhos de retrofit, as condições de instalação devem ser avaliadas antes da seleção. A janela central, o tamanho do condutor, a corrente nominal, os requisitos de isolamento e o espaço de instalação disponível precisam corresponder ao sistema real.
Quais são as principais vantagens de desempenho?
Integração Compacta
A estrutura tipo anel permite que o condutor primário passe através do núcleo, criando um arranjo de medição compacto para gabinetes elétricos e equipamentos de manobra.
Medição de corrente estável
O núcleo toroidal de aço silício e o enrolamento secundário de cobre são projetados para fornecer características estáveis de transformação de corrente para aplicações de medição e proteção.
Proteção de Isolamento
A fundição em resina epóxi fornece isolamento elétrico e contribui para a resistência contra umidade, poeira e tensões ambientais mecânicas.
Aplicação flexível
A série pode ser configurada para diferentes faixas de corrente primária e requisitos de precisão. A seleção do produto pode, portanto, ser baseada no fato de a aplicação se concentrar em medição, proteção ou funções combinadas.
Complexidade de instalação reduzida
Onde a configuração do transformador aplicável e as condições do sistema permitirem, um arranjo de núcleo passante ou de núcleo dividido pode reduzir o trabalho necessário para integrar a medição de corrente na infraestrutura elétrica existente.
Como você deve selecionar o modelo certo?
Um processo de seleção confiável começa com o sistema elétrico e não com a aparência física do transformador. Antes de fazer um pedido, os engenheiros e as equipes de compras devem confirmar as seguintes informações:
- Corrente primária:Determine a corrente operacional nominal e esperada do condutor.
- Tensão do sistema:Confirme se o transformador é apropriado para o nível de tensão pretendido.
- Freqüência:Verifique se o aplicativo usa operação em 50 Hz ou 60 Hz.
- Saída secundária:Selecione 1A ou 5A de acordo com o medidor, relé ou equipamento de monitoramento conectado.
- Classe de precisão:Defina o requisito de precisão dependendo se o transformador é usado para medição, medição ou proteção.
- Fardo:Verifique a classificação VA necessária do circuito secundário.
- Janela principal:Certifique-se de que o cabo primário ou barramento possa passar fisicamente pelo núcleo.
- Ambiente de instalação:Confirme as condições internas/externas, temperatura, umidade, poluição e proteção disponível do gabinete.
Para projetos elétricos maiores, estes parâmetros devem ser revisados juntamente com o projeto completo de proteção e medição. Um transformador de corrente corretamente selecionado ajuda a evitar incompatibilidade entre o transformador e o equipamento de monitoramento posterior.
Quais práticas de instalação devem ser seguidas?
A instalação correta é essencial tanto para a segurança elétrica quanto para o desempenho da medição. O condutor primário deve passar pelo centro do núcleo conforme especificado pelo projeto do produto, ajudando a manter a distribuição de fluxo magnético pretendida.
- Confirme a classificação do transformador antes da instalação.
- Verifique se o condutor primário se encaixa corretamente na janela central.
- Mantenha o condutor posicionado adequadamente dentro do núcleo.
- Certifique-se de que os terminais secundários estejam conectados corretamente.
- Siga os requisitos aplicáveis para aterramento secundário.
- Não opere um circuito secundário de transformador de corrente em uma condição insegura de circuito aberto.
- Use acessórios de montagem isolados apropriados quando necessário.
- Inspecione os terminais e o isolamento durante a manutenção programada.
A instalação elétrica deve sempre ser realizada por pessoal qualificado seguindo as regulamentações locais aplicáveis, desenhos do sistema e instruções do fabricante.
Perguntas frequentes
Qual é o objetivo principal de um transformador de corrente através do núcleo?
Seu objetivo principal é transformar alta corrente CA em uma corrente secundária inferior que pode ser usada para medição, medição, monitoramento e proteção de relés.
Quais opções de corrente secundária estão disponíveis para o LMZC-10?
As informações do produto LMZC-10 listam opções de corrente secundária de 1A e 5A. A opção apropriada depende dos requisitos do equipamento de medição ou proteção conectado.
Para qual faixa de tensão o transformador foi projetado?
O LMZC-10 é destinado a sistemas de energia CA com tensões de operação abaixo de 35kV, com customização disponível para aplicações como 10kV, 24kV e 35kV de acordo com os requisitos do projeto.
Um projeto de núcleo direto pode ser usado para aplicações de modernização?
Sim. Uma configuração adequada de núcleo passante ou núcleo dividido pode ser útil para projetos de modernização e manutenção porque o condutor primário pode passar através do transformador sem a necessidade de um enrolamento primário dedicado convencional. A viabilidade real da instalação depende da configuração específica do sistema.
Quais materiais são utilizados na construção do LMZC-10?
O transformador usa um núcleo toroidal de aço silício, enrolamento secundário de cobre de alta condutividade, isolamento fundido em resina epóxi e um invólucro ABS retardador de chamas.
O produto é adequado para instalação externa?
As informações do produto referenciadas descrevem principalmente aplicações internas. O uso externo deve, portanto, ser avaliado de acordo com o invólucro, as condições ambientais, os requisitos de isolamento e a configuração específica do projeto.
Conclusão
Um transformador de corrente através do núcleo oferece uma abordagem prática para medição e proteção de corrente em sistemas de distribuição de energia, usando o cabo primário ou barramento como condutor primário através do núcleo magnético. Para aplicações que envolvem painéis de distribuição, painéis de distribuição, painéis de medição, subestações e sistemas de energia industriais, é essencial uma combinação cuidadosa de corrente primária, tensão, frequência, saída secundária, precisão, carga e dimensões de instalação.
O LMZC-10 da Anqiang Power combina um núcleo toroidal de aço silício, enrolamento secundário de cobre, isolamento de resina epóxi e invólucro compacto para aplicações que exigem amostragem e proteção de corrente confiáveis. Se você estiver selecionando um transformador de corrente para uma nova instalação, projeto de modernização ou sistema de distribuição de energia personalizado, revise as especificações do transformador de corrente através do núcleo eContate-noscom sua corrente nominal, nível de tensão, classe de precisão, corrente secundária e requisitos de instalação para discutir uma solução adequada.
