Interruptor 126KV SF6 externo

O disjuntor SF6 externo de 126KV (modelo LW36-126) é um dispositivo de comutação de classe de transmissão de alta tensão projetado para subestações de rede elétrica, sistemas de transmissão de serviços públicos e redes elétricas industriais de grande escala. É amplamente utilizado para controle, proteção e comutação de corrente de carga, corrente de sobrecarga e corrente de falha de curto-circuito, e também pode funcionar como um disjuntor de ligação em sistemas de energia interconectados.

Este disjuntor SF6 externo de 126KV adota gás hexafluoreto de enxofre (SF6) como meio de isolamento e extinção de arco, combinado com uma estrutura de coluna única e interrupção única por pólo. Durante a interrupção, o princípio de extinção de arco com autoenergia gera fluxo de gás em alta velocidade dentro da câmara de arco para resfriar e extinguir eficientemente o arco, garantindo desempenho de interrupção estável sob condições de falha elevada.

Equipado com um mecanismo de operação por mola de motor acionado por CT e um sistema de ligação mecânica de três estágios, o LW36-126 oferece desempenho de comutação preciso, alta confiabilidade mecânica e excelente estabilidade operacional de longo prazo em ambientes externos exigentes.

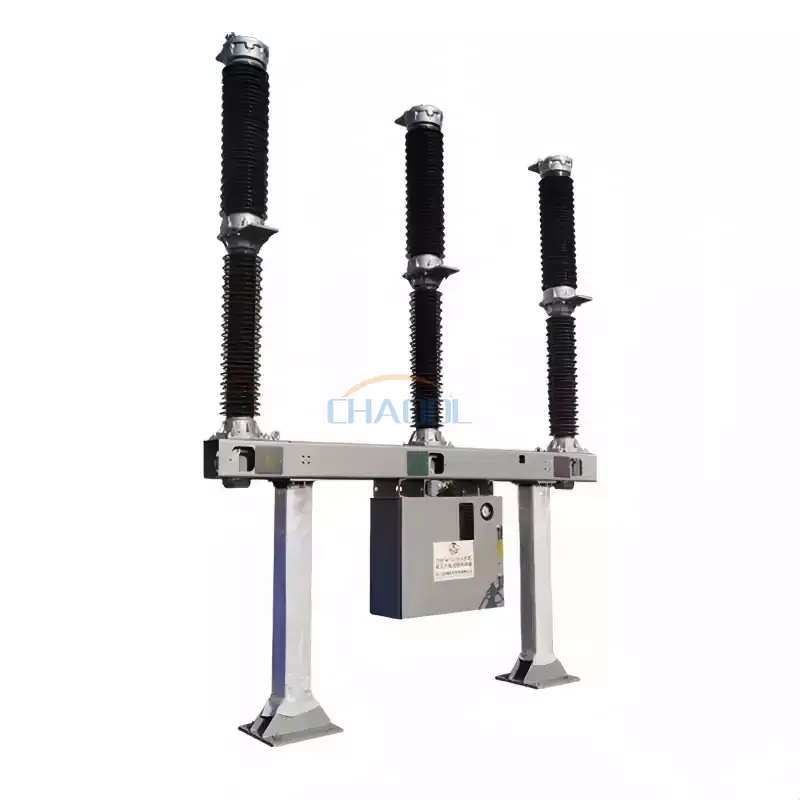

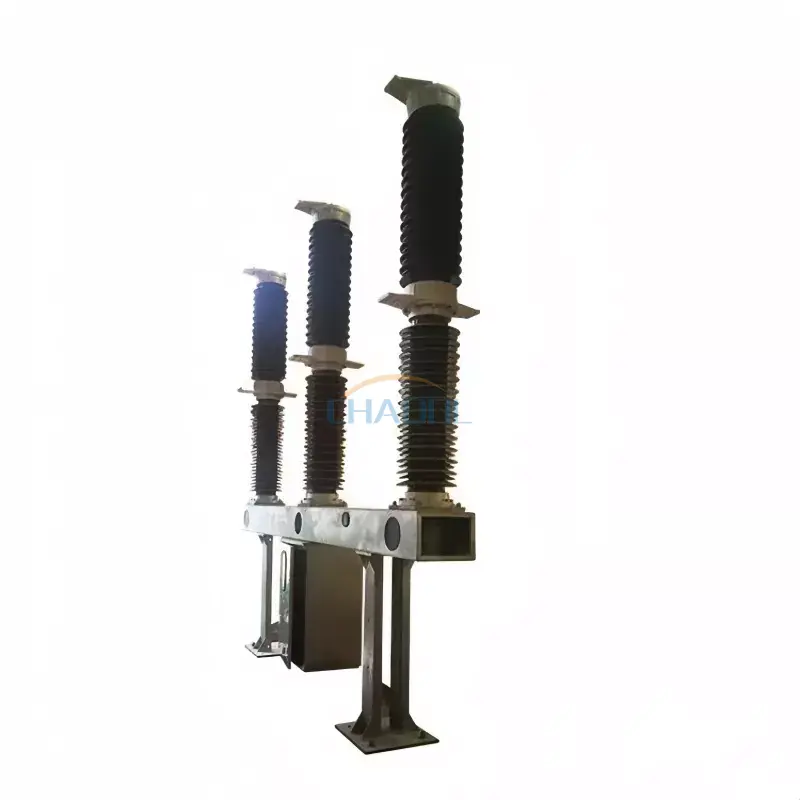

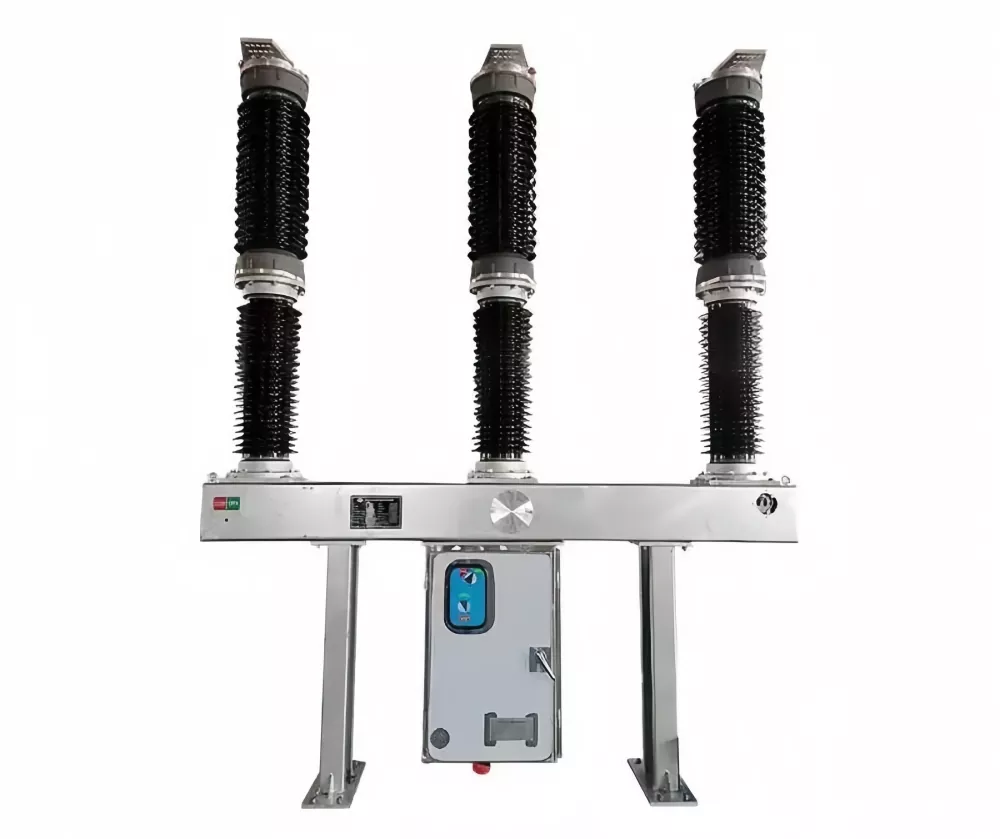

Aparência do produto

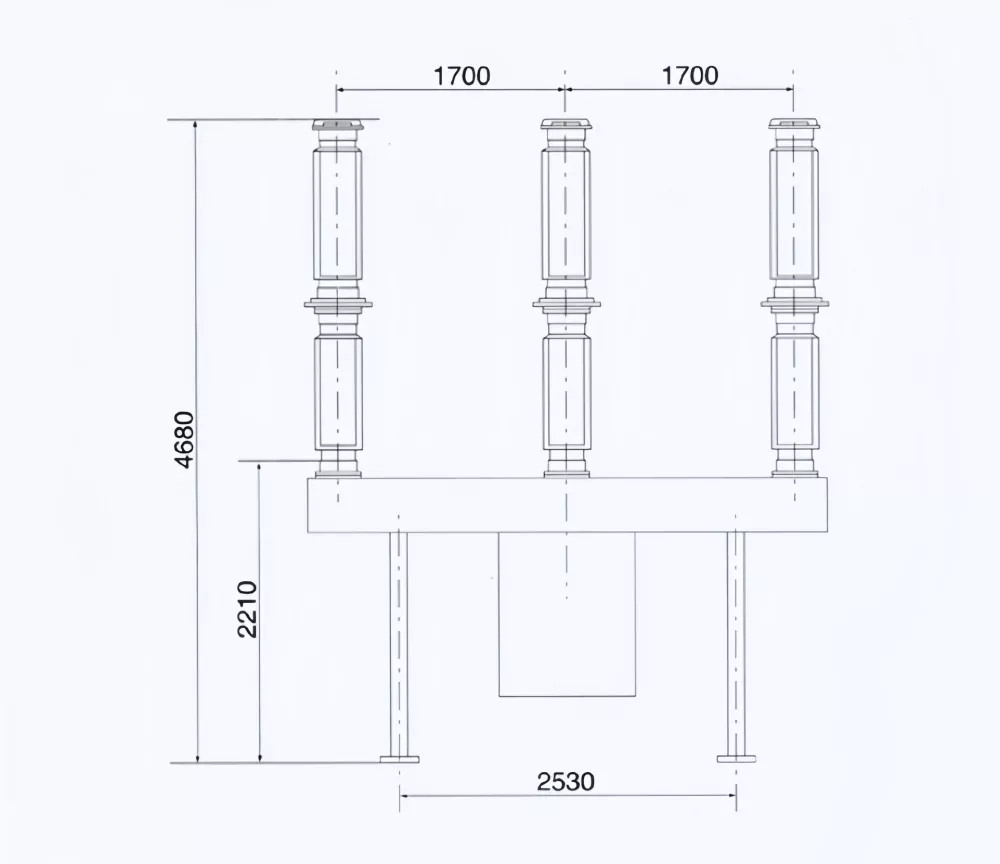

Diagrama de Dimensões do Produto

Ambiente Operacional

• Altitude de instalação: ≤ 3000 metros acima do nível do mar
• Temperatura ambiente: -30°C a +40°C
• Velocidade máxima do vento: ≤ 34 m/s
• Nível de poluição: Classe III (25 mm/kV)

Parâmetros Técnicos

Recursos do produto

• O isolamento avançado de gás SF6 garante excelente extinção de arco e desempenho dielétrico.
• O design de coluna única e pólo de interrupção única reduz a complexidade mecânica e melhora a confiabilidade.
• Alta capacidade de interrupção de até 40kA para interrupção de falta no nível de transmissão.
• O mecanismo de operação por mola acionado por CT garante uma operação de comutação estável e precisa.
• Adequado para ambientes externos agressivos com forte resistência à poluição, vento e variações de temperatura.
• Longa vida mecânica com baixos requisitos de manutenção para operadores de rede.
• Compatível com modernos sistemas de automação de subestações e controle remoto.

Estrutura do produto e princípio de funcionamento

O disjuntor SF6 externo de 126KV consiste em uma câmara de extinção de arco preenchida com gás SF6, integração de transformador de corrente, mecanismo de operação, estrutura de suporte isolante e sistema de gabinete de aço. O gás SF6 atua como meio de isolamento e de extinção de arco, proporcionando alta rigidez dielétrica e rápida recuperação após interrupção.

Durante condições de falha, o mecanismo operacional faz com que o contato móvel se separe, gerando um fluxo de gás SF6 de alta velocidade dentro da câmara de arco. Este fluxo de ar resfria e deioniza rapidamente o arco, garantindo a interrupção segura de correntes de falta de alta tensão. O sistema de articulação mecânica de três estágios garante operação sincronizada do pólo e alta consistência de ruptura.

Aplicativos

• Subestações de transmissão de alta tensão
• Sistemas de interconexão de redes elétricas
• Redes de transmissão e distribuição de serviços públicos
• Centrais hidrelétricas e térmicas
• Sistemas industriais de energia de alta tensão
• Projetos de infraestrutura e energia em grande escala
• Sistemas de energia ferroviária e de transporte

Perguntas frequentes

O que é umInterruptor 126KV SF6 externousado para?

É utilizado para interromper e controlar correntes elétricas de alta tensão em redes de transmissão, garantindo a operação segura de subestações e sistemas de energia durante faltas ou manobras.

Por que o gás SF6 é usado em disjuntores?

O gás SF6 possui excelentes propriedades de isolamento e extinção de arco, permitindo a interrupção eficiente de correntes de falta de alta tensão, mantendo o tamanho compacto do equipamento.

O LW36-126 é adequado para instalação externa?

Sim. OInterruptor 126KV SF6 externofoi projetado especificamente para subestações externas e pode operar de forma confiável sob condições ambientais adversas.

Quais são as vantagens em relação aos disjuntores tradicionais?

Comparados aos disjuntores à base de óleo, os disjuntores SF6 oferecem maior confiabilidade, menor manutenção, extinção de arco mais rápida e melhor desempenho em condições de alta tensão.
