Disjuntor SF6 tipo tanque 66KV

O disjuntor SF6 tipo tanque de 66KV (modelo: LW36-66) é um disjuntor externo de alta tensão projetado para sistemas de transmissão e distribuição de energia de 66KV com uma frequência nominal de 50 Hz CA. Utilizando gás SF6 como meio isolante e extintor de arco, ele fornece comutação confiável, interrupção de falhas e proteção para subestações, redes de energia elétrica, instalações industriais e projetos de energia renovável. O disjuntor também pode ser usado como disjuntor de barramento e para aplicações de comutação de bancos de capacitores.

Projetado com uma estrutura compacta de tanque ativo, o LW36-66 minimiza o espaço de instalação ao mesmo tempo em que oferece excelente desempenho elétrico e confiabilidade operacional de longo prazo. Seu mecanismo avançado de operação por mola, baixa taxa de vazamento de SF6 e design de fácil manutenção fazem dele uma solução ideal para redes modernas de transmissão de alta tensão que exigem operação segura, eficiente e estável.

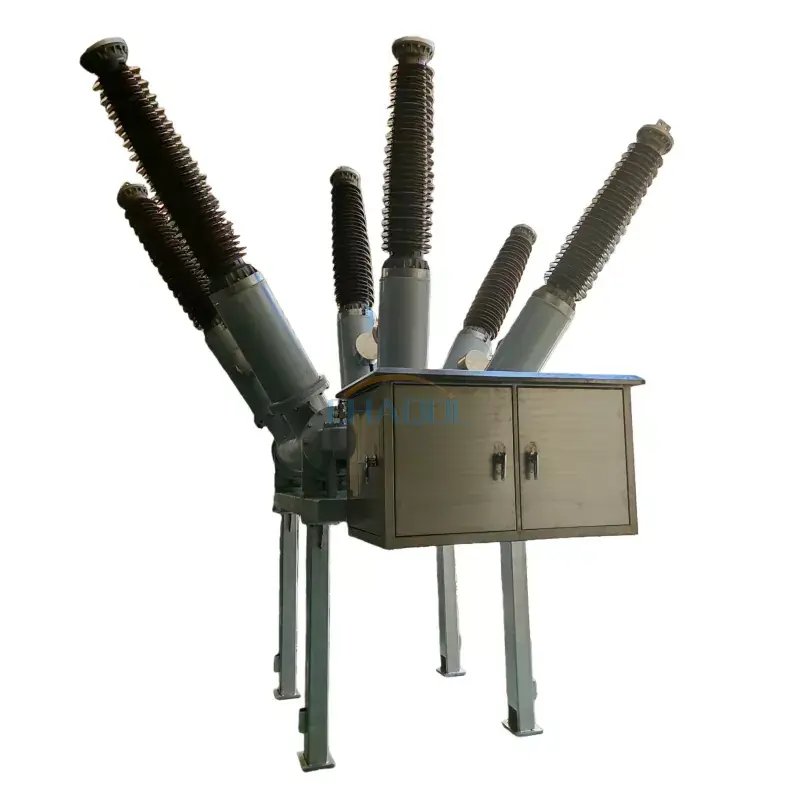

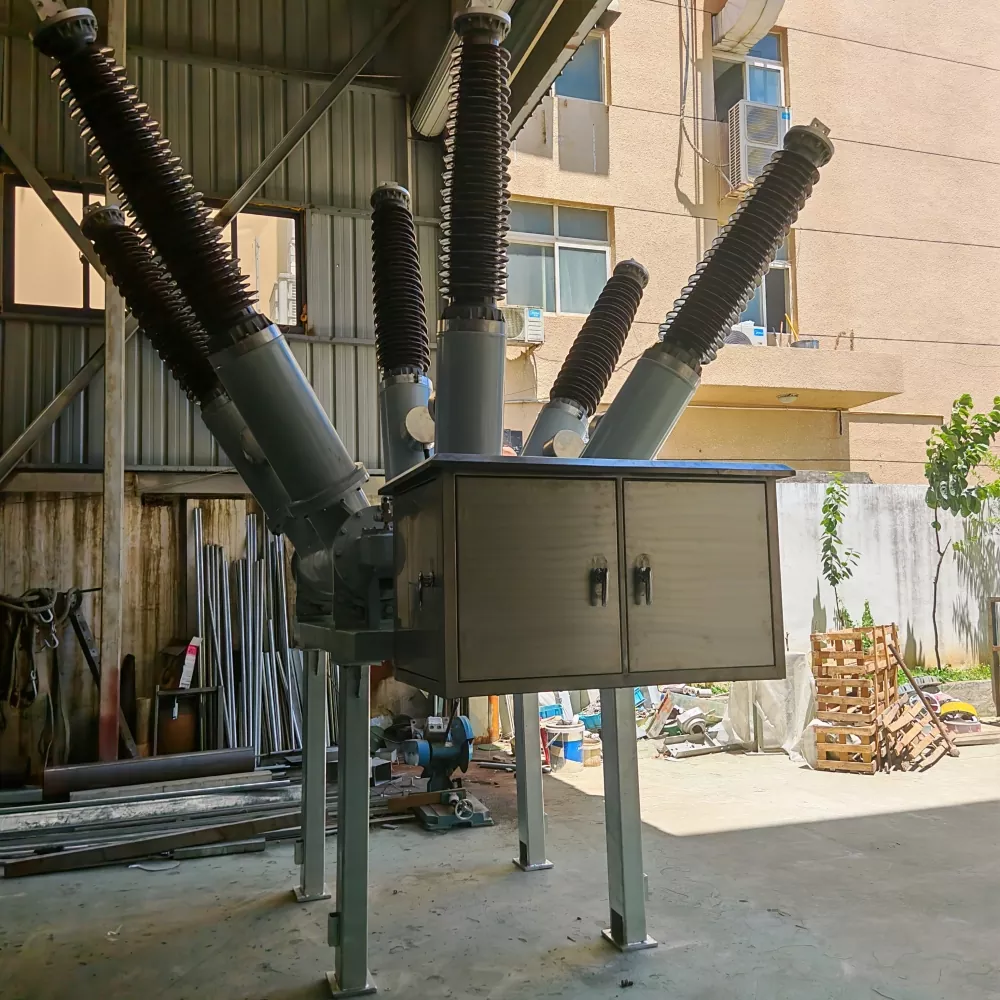

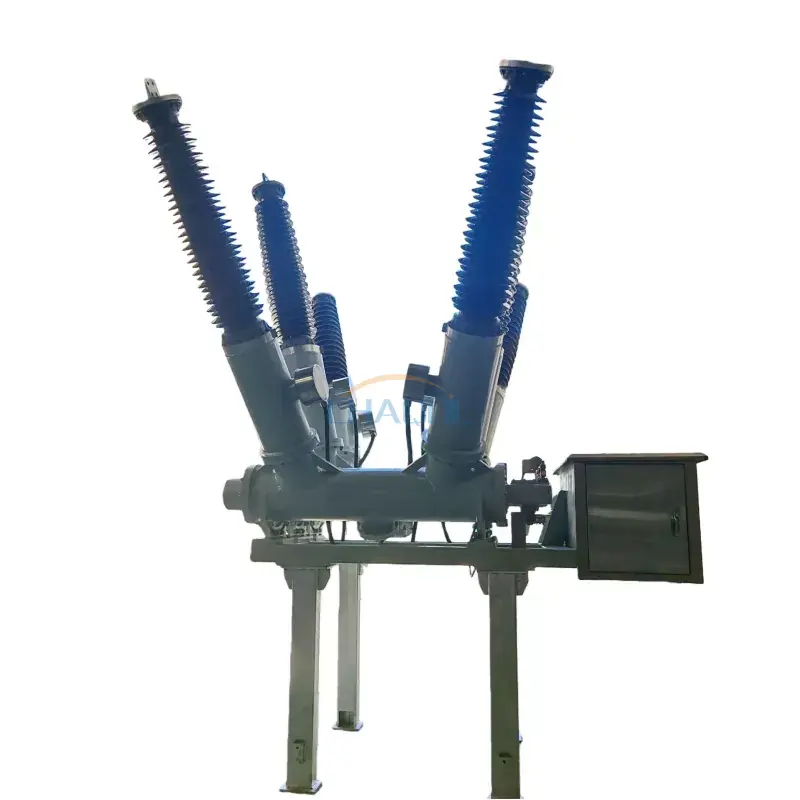

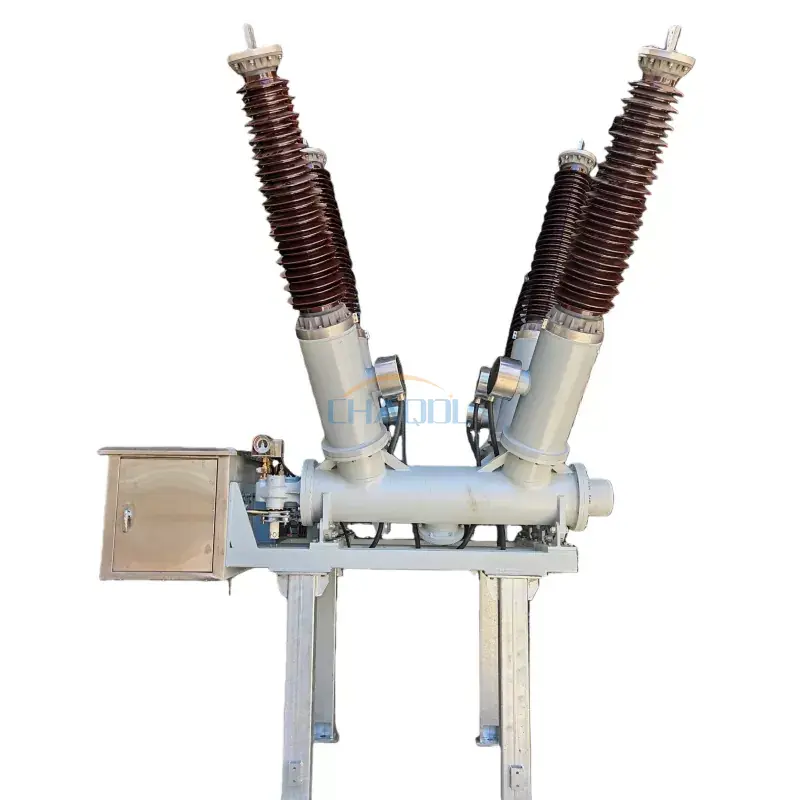

Foto real do produto

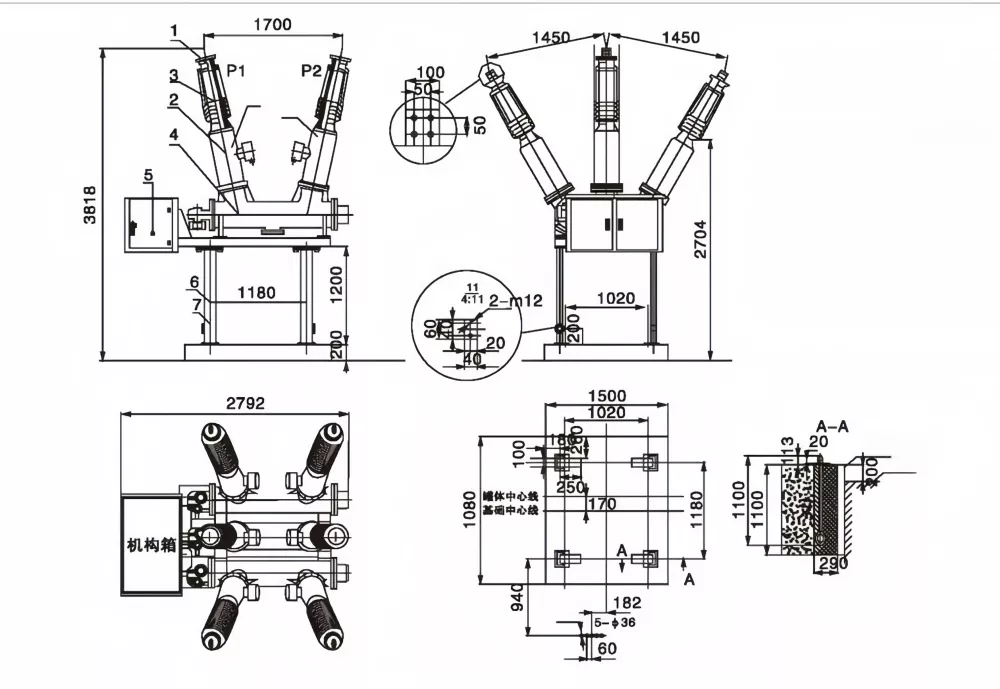

Diagrama de Dimensões do Produto

Estrutura Principal

• Borne monofásico em alumínio prateado para excelente condutividade elétrica.
• Bucha de saída em porcelana de alta resistência com desempenho de isolamento superior.
• Transformador de corrente (TC) integrado para proteção e medição.
• Câmara de extinção de arco SF6 montada no piso com alta capacidade de interrupção.
• Gabinete do mecanismo que integra o mecanismo de operação da mola e os componentes de controle secundário.
• Suporte de canal de aço galvanizado resistente para instalação estável.
• Vários terminais de aterramento para maior segurança operacional.

Recursos do produto

• Corrente nominal até3150A, adequado para aplicações de transmissão de carga pesada.
• A tecnologia avançada de isolamento de gás SF6 garante excelente rigidez dielétrica e extinção de arco confiável.
• Longa resistência elétrica com capacidade de interrupção de falhas de 31,5 kA e até 10.000 operações mecânicas.
• Taxa anual de vazamento de gás SF6 abaixo de 0,5%, reduzindo os requisitos de manutenção e garantindo confiabilidade de vedação a longo prazo.
• ODisjuntor SF6 tipo tanque 66KVfoi projetado para ambientes externos severos, suportando Nível de Poluição IV e temperaturas ambientes de -40°C a +40°C.
• A construção compacta do tipo tanque reduz o espaço de instalação e melhora a estabilidade mecânica.
• Adequado para monitoramento remoto, automação de subestações e aplicações modernas de redes inteligentes.

Especificações Técnicas

Especificações do mecanismo operacional

Aplicativos

ODisjuntor SF6 tipo tanque 66KVé amplamente utilizado em sistemas de transmissão e distribuição de energia de alta tensão, onde comutação e proteção confiáveis ​​são essenciais.

• Subestações 66KV
• Redes de transmissão e distribuição de serviços públicos
• Usinas de geração de energia
• Integração da rede de energia renovável
• Sistemas de distribuição de energia industrial
• Comutação de banco de capacitores
• Proteção de barramento e alimentador
• Projetos de automação de redes inteligentes e subestações

Princípio de funcionamento

O disjuntor SF6 tipo tanque de 66KV usa gás hexafluoreto de enxofre (SF6) como meio isolante e de extinção de arco. Quando os contatos se separam durante uma operação de comutação, é gerado um arco elétrico. O gás SF6 de alta pressão resfria e deioniza rapidamente o arco, permitindo que a corrente de falha seja interrompida de forma segura e eficiente. O mecanismo de operação por mola motorizada proporciona operações rápidas de abertura e fechamento, garantindo proteção confiável para sistemas elétricos de alta tensão.

Perguntas frequentes

Para que é usado um disjuntor SF6 tipo tanque de 66KV?

É utilizado para comutação, proteção e interrupção de falhas em sistemas de transmissão e distribuição de 66KV, ajudando a manter a operação segura e confiável de subestações e redes elétricas.

Quais são as vantagens de um disjuntor tipo tanque SF6?

Os disjuntores tipo tanque SF6 oferecem excelente desempenho de isolamento, alta capacidade de interrupção, estrutura compacta, baixos requisitos de manutenção e longa vida útil mecânica.

Este disjuntor pode ser usado para comutação de banco de capacitores?

Sim. O LW36-66 é adequado para comutação de banco de capacitores, aplicações de barramento e proteção de linha de transmissão de alta tensão.

O disjuntor é adequado para ambientes externos agressivos?

Sim. Ele foi projetado para operar de forma confiável sob condições de Nível de Poluição IV e temperaturas ambientes que variam de -40°C a +40°C, tornando-o adequado para instalações externas exigentes.
