Disjuntor externo 33KV com religador automático

ODisjuntor externo 33KV com religador automático, também conhecido como disjuntor externo a vácuo de alta tensão ZW32-40.5, foi projetado para redes de distribuição aéreas de média tensão, subestações, redes de serviços públicos e sistemas inteligentes de distribuição de energia. Ele é usado principalmente para comutar correntes de carga, interromper correntes de sobrecarga e eliminar falhas de curto-circuito, garantindo ao mesmo tempo uma continuidade confiável da fonte de alimentação.

Equipado com um sistema avançado de interrupção a vácuo e funcionalidade de religamento automático inteligente, este disjuntor a vácuo para ambientes externos pode restaurar automaticamente a energia após falhas temporárias, melhorando significativamente a confiabilidade da rede e reduzindo a duração das interrupções. Sua estrutura compacta, design leve e alta resistência mecânica fazem dele uma solução ideal para projetos modernos de automação de distribuição.

O disjuntor ZW32-40.5 é adequado para sistemas de energia de 33KV e 40,5KV e suporta operação local, controle remoto, monitoramento de falhas e gerenciamento de rede de distribuição baseado em comunicação. É amplamente utilizado por empresas de serviços públicos, instalações industriais, projetos de energia renovável e redes de eletrificação rural em todo o mundo.

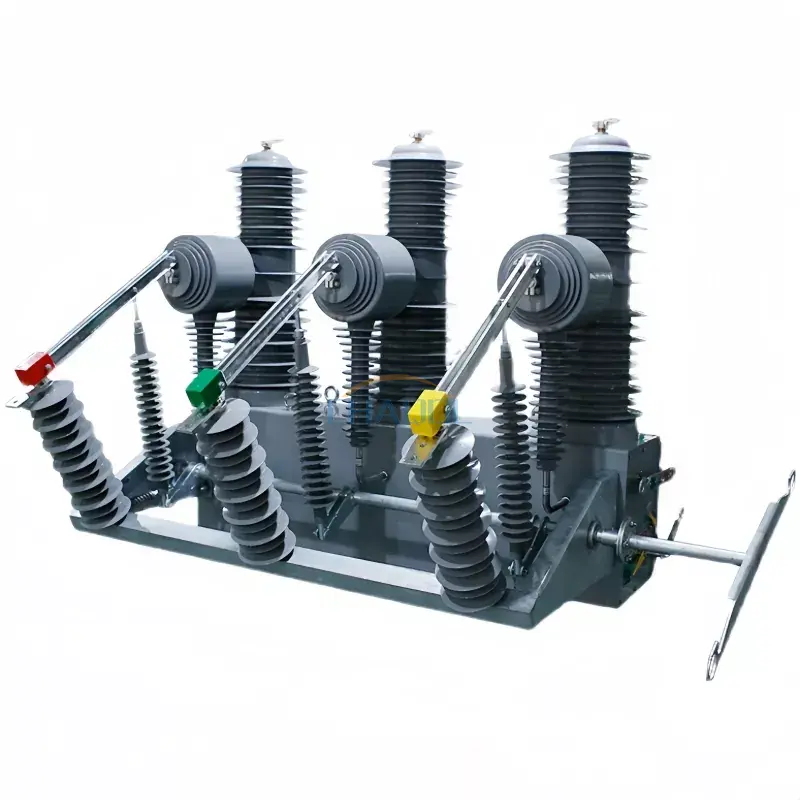

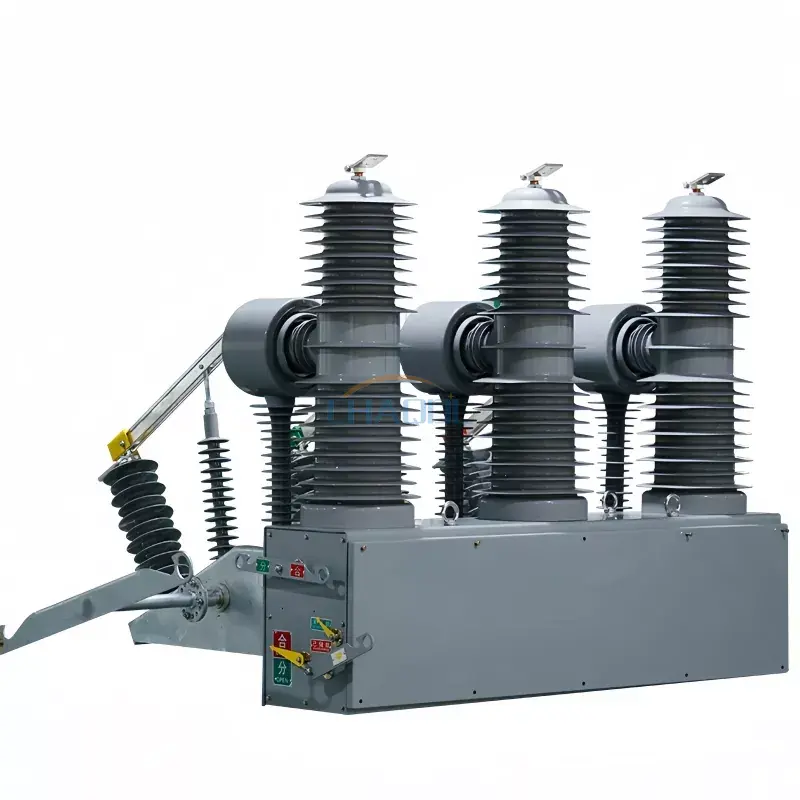

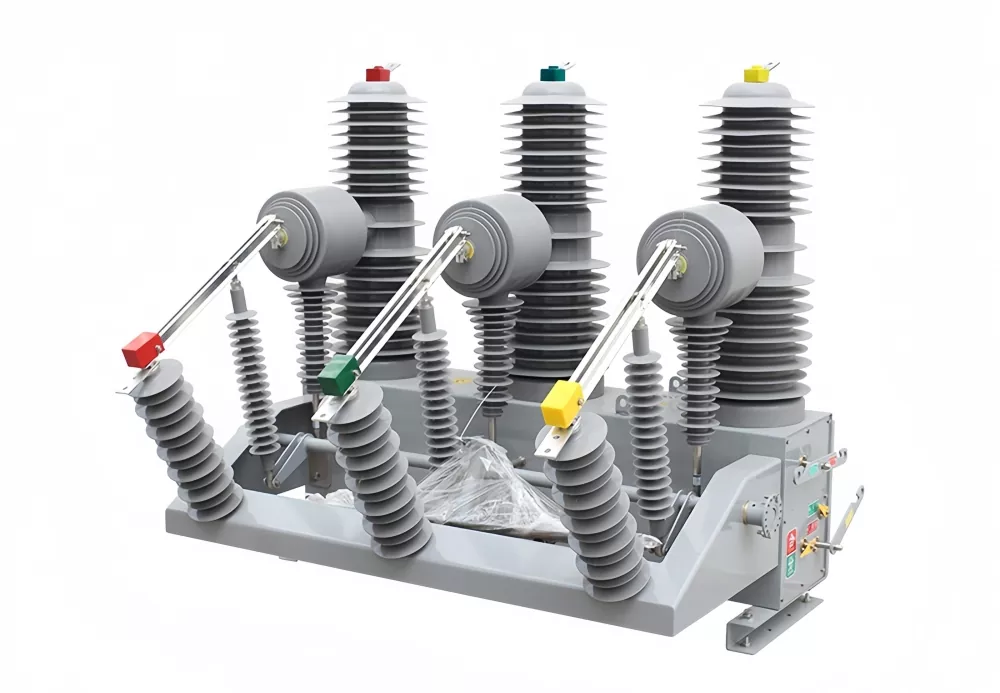

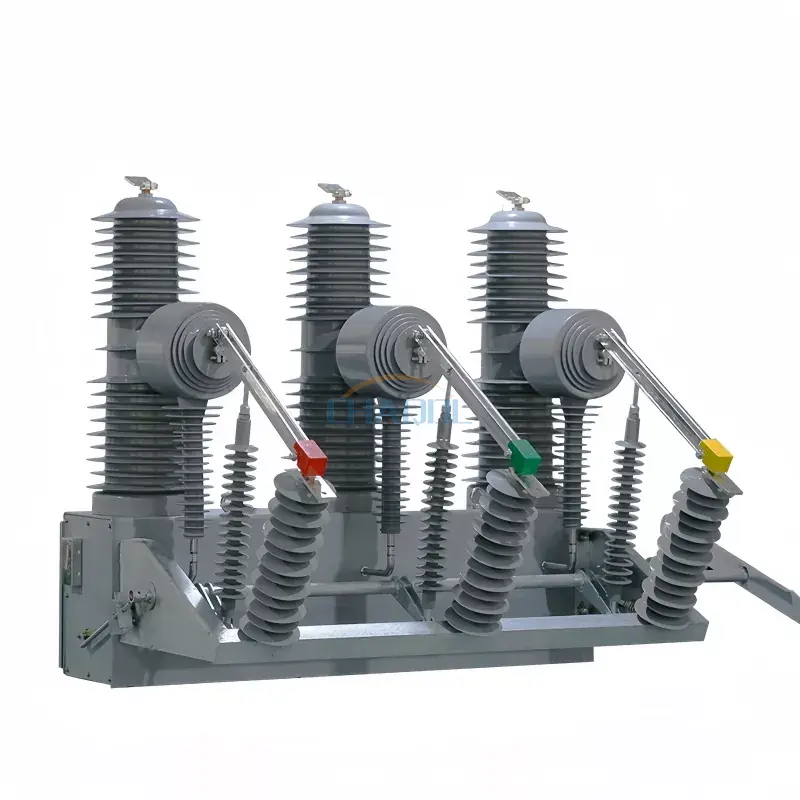

Diagrama de aparência do produto

Parâmetros Técnicos

Principais recursos

• A função de religamento automático integrada melhora a confiabilidade da fonte de alimentação e reduz o tempo de interrupção.
• A tecnologia de extinção de arco a vácuo oferece excelente desempenho de interrupção e longa vida útil.
• Adequado para redes de distribuição aéreas de 33KV e 40,5KV e aplicações de subestações.
• Alta capacidade de interrupção de curto-circuito até 31,5KA.
• A estrutura compacta e o design leve simplificam o transporte e a instalação.
• Suporta operação local, controle remoto, telemetria e sistemas de automação de distribuição.
• A construção do poste selado melhora o desempenho do isolamento e a resistência ambiental.
• O interruptor a vácuo livre de manutenção reduz os custos operacionais durante todo o ciclo de vida do equipamento.
• Compatível com sistemas SCADA, redes inteligentes e sistemas de monitoramento de redes de serviços públicos.
• A longa vida mecânica de até 10.000 operações garante um desempenho confiável a longo prazo.

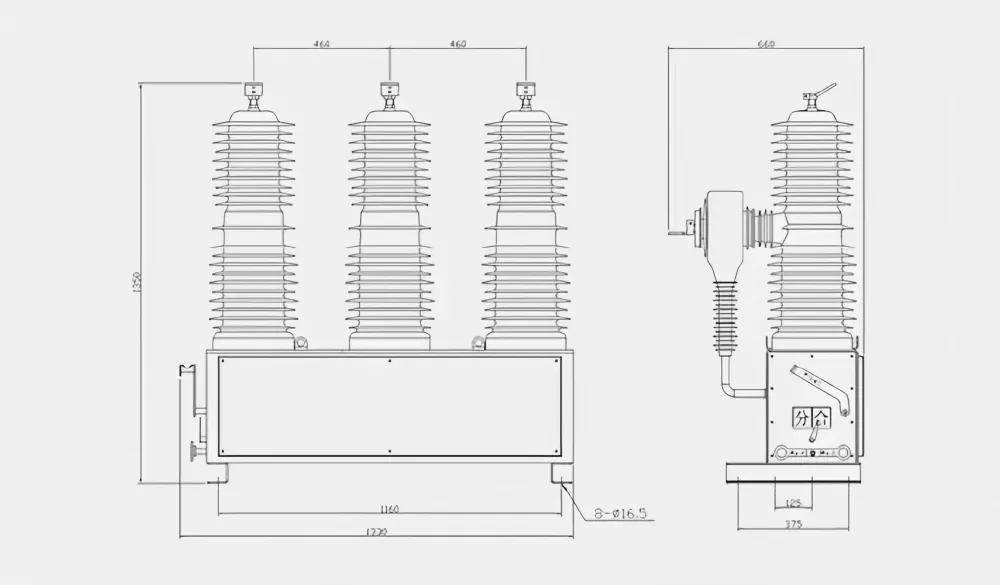

Diagrama de Dimensões do Produto

Estrutura do produto e princípio de funcionamento

ODisjuntor externo 33KV com religador automáticoconsiste principalmente em um poste selado integrado, interruptor a vácuo, transformador de corrente, mecanismo de operação, estrutura de suporte isolada e gabinete resistente às intempéries. O gabinete é fabricado em aço de alta qualidade para fornecer excelente proteção mecânica e durabilidade externa de longo prazo.

Os transformadores de corrente podem ser configurados de acordo com os requisitos do projeto para aplicações de medição, monitoramento e proteção. Quando ocorre uma falha na linha de distribuição, o controlador inteligente detecta rapidamente condições anormais e comanda o disjuntor a vácuo para interromper a corrente de falha. Para falhas temporárias, como quedas de raios ou perturbações transitórias na linha, a função de religamento automático restaura a energia automaticamente após um intervalo predefinido, minimizando interrupções de serviço.

Combinado com um controlador inteligente, o disjuntor suporta operações de comutação local, bem como monitoramento e controle remoto através de interfaces de comunicação. Os métodos de comunicação podem incluir redes de fibra óptica, cabos de comunicação, GPRS, CDMA, GSM ou outros sistemas de comunicação de utilidade pública, tornando-o uma solução ideal para projetos de redes inteligentes e automação de distribuição.

Aplicativos

EsseDisjuntor externo 33KV com religador automáticoé amplamente utilizado em sistemas de transmissão e distribuição de energia onde o isolamento automático de falhas e a restauração do serviço são críticos.

• Redes de distribuição de energia elétrica
• Linhas aéreas de distribuição
• Subestações elétricas
• Projetos de redes inteligentes
• Usinas de energia renovável
• Instalações industriais e de mineração
• Sistemas de eletrificação urbana e rural
• Redes de fornecimento de energia ferroviária e de transporte

Perguntas frequentes

O que é um disjuntor religador automático?

Um disjuntor religador automático pode restaurar automaticamente a energia após a ocorrência de falhas temporárias em uma linha de distribuição. Isto melhora significativamente a continuidade do fornecimento de energia e reduz a duração das interrupções para os usuários finais.

Quais são as vantagens de um disjuntor a vácuo?

Os disjuntores a vácuo proporcionam rápida extinção de arco, alta confiabilidade, baixos requisitos de manutenção, longa vida útil e operação ecologicamente correta sem óleo ou gás SF6.

Este disjuntor pode ser integrado a um sistema de rede inteligente?

Sim. O disjuntor suporta monitoramento remoto, operação remota, diagnóstico de falhas e interfaces de comunicação que podem ser integradas ao SCADA e aos sistemas de automação de redes inteligentes.

Onde o disjuntor a vácuo ZW32-40.5 é comumente usado?

É comumente usado em subestações de serviços públicos, redes aéreas de distribuição, projetos de energia renovável, sistemas de energia industriais e infraestrutura de eletrificação rural.

Por que escolher um religador automático externo de 33KV?

Um religador automático externo de 33KV melhora a confiabilidade da rede, minimiza os tempos de interrupção, reduz os custos de manutenção e aumenta a eficiência do gerenciamento de falhas para sistemas modernos de distribuição de energia.
