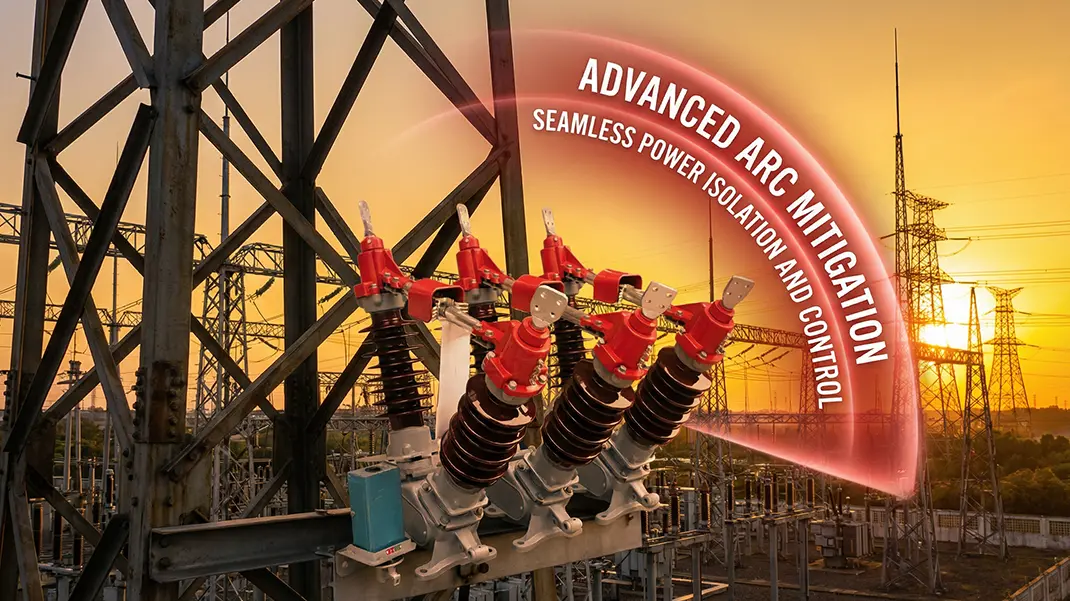

O guardião da segurança e facilitador eficiente de redes elétricas externas de alta tensão

Emdistribuição de energia externa de alta tensãosistemas, 40,5KV serve como nível de tensão central no domínio de média-alta tensão, realizando tarefas críticas como transmissão de energia, isolamento de manutenção de equipamentos e proteção contra falhas. A chave seccionadora externa de 40,5KV é um "guardião de segurança" e "assistente de operação" indispensável neste sistema. Está exposto ao complexo ambiente externo durante todo o ano, enfrentando as provas de vento, chuva, poeira e temperaturas alternadas. Com desempenho estável e estrutura confiável, constrói a primeira linha de defesa para a operação segura e eficiente de subestações, linhas de transmissão e novas usinas de energia, servindo como o principal equipamento central que conecta a produção e transmissão de energia.

Como categoria principal de equipamento elétrico externo de alta tensão para 50 Hz CA, a chave seccionadora externa de 40,5 KV está posicionada principalmente para "abertura e fechamento sem carga" e "isolamento elétrico". Em termos simples, é usado principalmente para operações de abertura e fechamento de linhas de alta tensão em condições sem carga e pode isolar efetivamente equipamentos elétricos, como barramentos de alta tensão e disjuntores que precisam de manutenção, bem como linhas de energia energizadas, cortando o circuito de energia, proporcionando um ambiente de manutenção seguro para o pessoal de manutenção e evitando riscos de segurança causados ​​por operações energizadas. Além disso, também pode ser usado para abrir e fechar capacitores ou indutores de pequena capacidade, atendendo às necessidades operacionais práticas de vários cenários externos de alta tensão, e é um equipamento básico essencial para garantir a segurança da operação da rede elétrica.

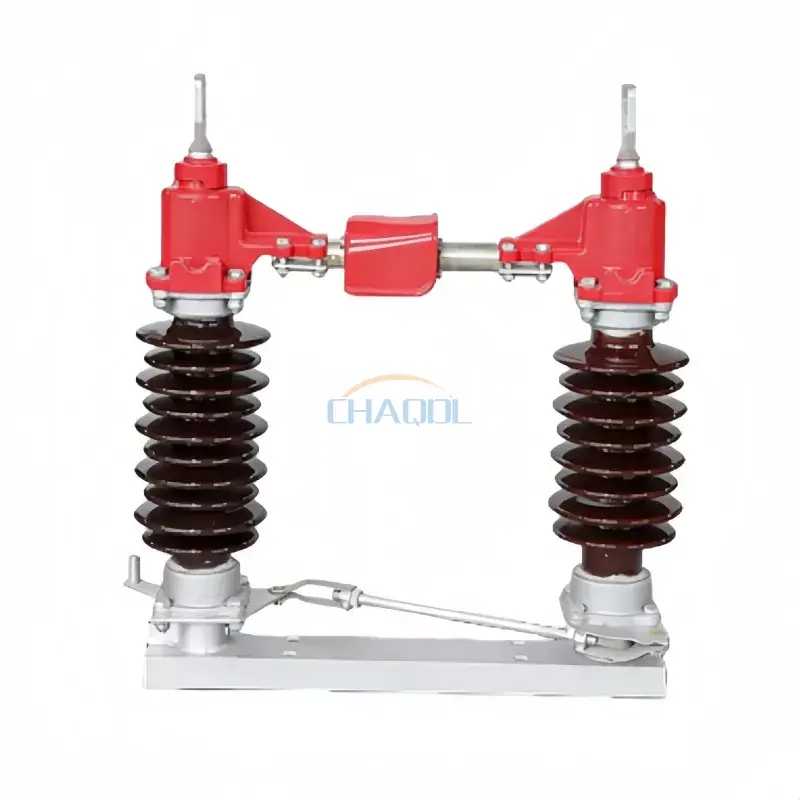

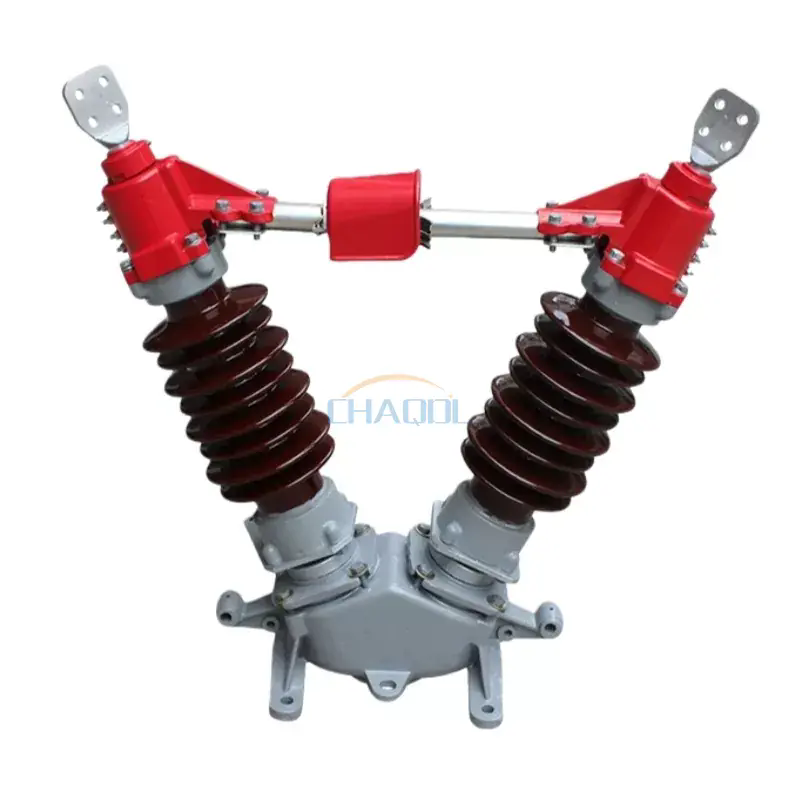

Ao contrário dos equipamentos internos de alta tensão, o seccionador externo de 40,5KV precisa resistir a vários ambientes naturais extremos por um longo tempo. Portanto, seu projeto estrutural e processos técnicos estão todos centrados nos três aspectos principais de "resistência às intempéries, confiabilidade e facilidade de operação e manutenção". Em termos de projeto estrutural, este tipo de seccionador adota principalmente uma estrutura em forma de V. O poste único é fixado na base por dois isoladores de pilar, com ângulo de intersecção razoável. Ele é combinado com componentes principais, como sede de conexão, parte da cabeça de contato, faca de aterramento, contato estático de aterramento e terminais de conexão para formar um sistema operacional completo. Dentre eles, o sistema de aterramento é dividido em três tipos: sem aterramento, aterramento simples e aterramento duplo. Um intertravamento mecânico confiável é definido entre o eixo principal e a faca de aterramento, e uma chave auxiliar é equipada para prevenir efetivamente a operação incorreta e garantir a precisão e segurança dos estados de abertura e fechamento, evitando falhas na rede elétrica causadas por erros operacionais [1].

A atualização dos processos técnicos é o principal suporte para o seccionador externo de 40,5KV se adaptar ao complexo ambiente externo. No sistema de transmissão, é adotada uma combinação de rolamentos e mecanismo de engrenagem guarda-chuva, que não só permite que a chave gire com flexibilidade e abra e feche livremente, tornando a operação mais fácil, mas também garante a consistência das ações de abertura e fechamento de duas colunas, evitando problemas de emperramento e desalinhamento; o ajuste do dispositivo limitador de abertura e fechamento pode garantir que os contatos estejam na posição ideal, e a alça seja travada pelo anel de travamento após a operação, evitando que forças externas acidentais causem abertura e fechamento livres, aumentando ainda mais a confiabilidade operacional. Em termos de seleção de materiais, os contatos usam principalmente materiais compostos de óxido de prata e estanho (AgSnO₂) de nível militar, que possuem resistência de contato estável e excelente condutividade, reduzindo efetivamente a perda de linha; os isoladores adotam borracha de silicone ou materiais cerâmicos de alta resistência, com excelente desempenho de isolamento, grande lacuna de contato e margem suficiente de quebras de isolamento de isolamento, que podem resistir efetivamente ao envelhecimento do isolamento externo, vazamentos, etc. desertos de areia e vento e montanhas de alta altitude.
